取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 696-2260
- メーカー型番:
- ATMEGA328P-PU
- メーカー/ブランド名:
- Atmel
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Atmel | |
| ファミリー名 | ATmega | |
| パッケージタイプ | PDIP | |
| 実装タイプ | スルーホール | |
| ピン数 | 28 | |
| デバイスコア | AVR | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 1 kB、32 kB | |
| 最大周波数 | 20MHz | |
| RAMサイズ | 2 kB | |
| USBチャンネル | 0 | |
| PWMユニット数 | 3 | |
| SPIチャンネル数 | 1 | |
| I2Cチャンネル数 | 1 | |
| 標準動作供給電圧 | 2.5, 3.3, 5 V | |
| CANチャンネル数 | 0 | |
| UARTチャンネル数 | 0 | |
| USARTチャネルの数 | 1 | |
| 長さ | 37.4mm | |
| ADC数 | 6 x 10ビット | |
| 幅 | 6.76mm | |
| PWM | 2(6 x 8ビット)、6 x 16ビット | |
| インストラクションセットアーキテクチャ | RISC | |
| 動作温度 Max | +85 °C | |
| PCIチャンネル数 | 0 | |
| LINチャネルの数 | 0 | |
| 高さ | 3.28mm | |
| イーサネットチャンネル数 | 0 | |
| ADCユニット数 | 1 | |
| 動作温度 Min | -40 °C | |
| 寸法 | 37.4 x 6.76 x 3.28mm | |
| プログラムメモリタイプ | フラッシュ | |
| すべて選択 | ||
|---|---|---|
ブランド Atmel | ||
ファミリー名 ATmega | ||
パッケージタイプ PDIP | ||
実装タイプ スルーホール | ||
ピン数 28 | ||
デバイスコア AVR | ||
データバス幅 8bit | ||
プログラムメモリサイズ 1 kB、32 kB | ||
最大周波数 20MHz | ||
RAMサイズ 2 kB | ||
USBチャンネル 0 | ||
PWMユニット数 3 | ||
SPIチャンネル数 1 | ||
I2Cチャンネル数 1 | ||
標準動作供給電圧 2.5, 3.3, 5 V | ||
CANチャンネル数 0 | ||
UARTチャンネル数 0 | ||
USARTチャネルの数 1 | ||
長さ 37.4mm | ||
ADC数 6 x 10ビット | ||
幅 6.76mm | ||
PWM 2(6 x 8ビット)、6 x 16ビット | ||
インストラクションセットアーキテクチャ RISC | ||
動作温度 Max +85 °C | ||
PCIチャンネル数 0 | ||
LINチャネルの数 0 | ||
高さ 3.28mm | ||
イーサネットチャンネル数 0 | ||
ADCユニット数 1 | ||
動作温度 Min -40 °C | ||
寸法 37.4 x 6.76 x 3.28mm | ||
プログラムメモリタイプ フラッシュ | ||

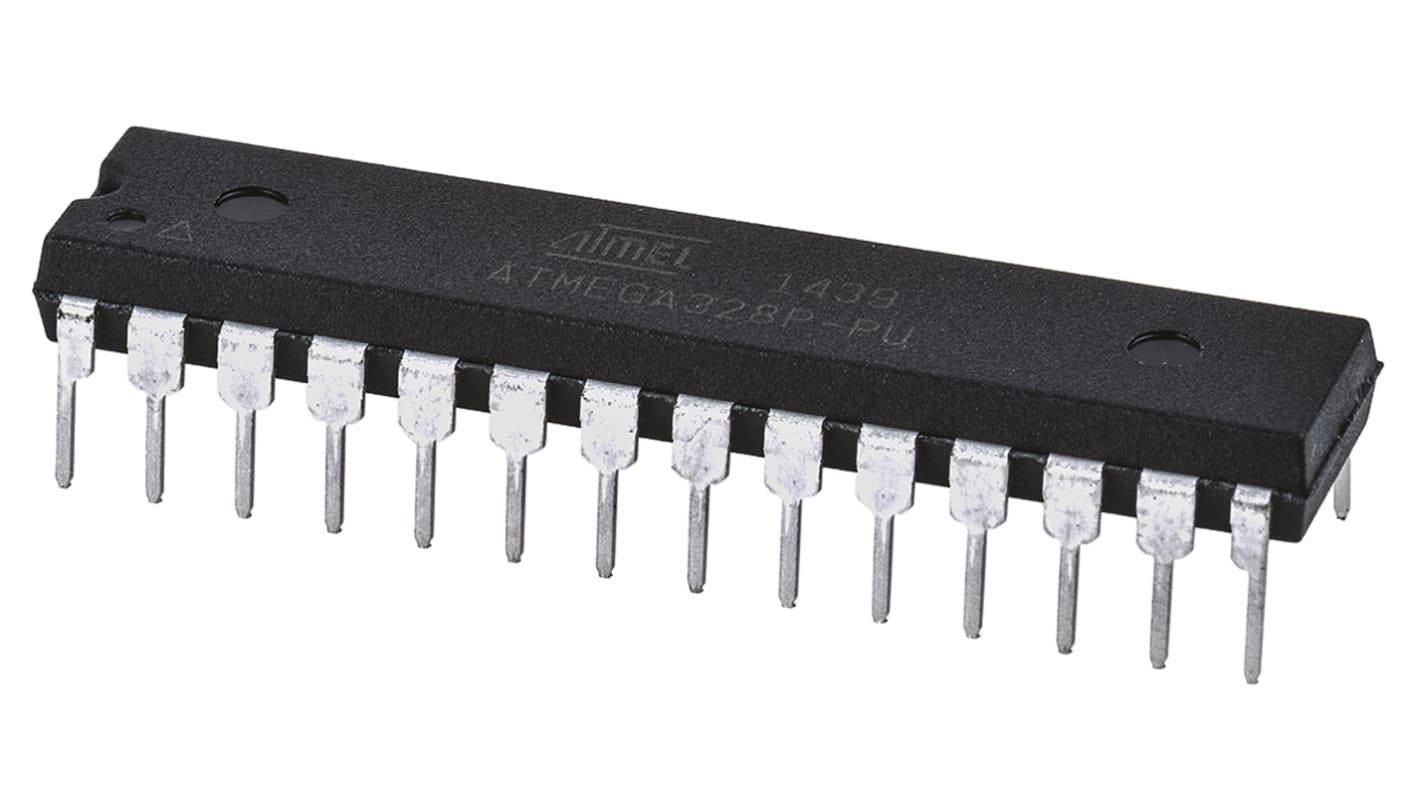

ATmega328P 8 ビット megaAVR picoPower マイクロコントローラ
Atmel ATmega328P マイクロコントローラは、AVR 拡張 RISC アーキテクチャをベースとする 8 ビット megaAVR デバイスです。超低消費電力と低電力スリープモードを実現する picoPower 技術を備え、バッテリ駆動用途に最適です。
マイクロコントローラ機能
• 20 MHz （最大）動作周波数
• 最大 20 MIPS @ 20 MHz
• 32 KB フラッシュ
• 1024 B EEPROM
• SRAM ： 2 KB
• 131の命令 – ほとんどの命令をシ１クロックサイクルで実行
• 汎用レジスタ x 32
• GPIO x 23
• パワーオンリセットとプログラム可能なブラウンアウト検出機能
• 内蔵の較正済み発振器
• 外部 / 内部の割り込みソース
• 6種類の省電力スリープモード
• 内部 / 外部割り込み
• 完全スタティック動作
• 最大 20 MIPS @ 20 MHz
• 32 KB フラッシュ
• 1024 B EEPROM
• SRAM ： 2 KB
• 131の命令 – ほとんどの命令をシ１クロックサイクルで実行
• 汎用レジスタ x 32
• GPIO x 23
• パワーオンリセットとプログラム可能なブラウンアウト検出機能
• 内蔵の較正済み発振器
• 外部 / 内部の割り込みソース
• 6種類の省電力スリープモード
• 内部 / 外部割り込み
• 完全スタティック動作
周辺機器
• 10 ビット 15 ksps A/D コンバータ（ ADC ） - 8/6 チャンネル
• 静電容量型タッチセンス– 16 チャンネル
• 温度センサ
• 8 ビットタイマ x 2
• 16 ビットタイマ x 1
• 出力比較モジュール - 6 チャンネル
• PWM チャンネル x 6
• プログラム可能なシリアルUSART
• マスタ / スレーブ SPI シリアルインターフェイス
• バイト指向の 2 線シリアルインターフェース - I2C 互換
• プログラム可能な独立した発振器のウォッチドッグタイマ
• アナログコンパレータ
• ピン変更時の割り込みとウェイクアップ
• 静電容量型タッチセンス– 16 チャンネル
• 温度センサ
• 8 ビットタイマ x 2
• 16 ビットタイマ x 1
• 出力比較モジュール - 6 チャンネル
• PWM チャンネル x 6
• プログラム可能なシリアルUSART
• マスタ / スレーブ SPI シリアルインターフェイス
• バイト指向の 2 線シリアルインターフェース - I2C 互換
• プログラム可能な独立した発振器のウォッチドッグタイマ
• アナログコンパレータ
• ピン変更時の割り込みとウェイクアップ
