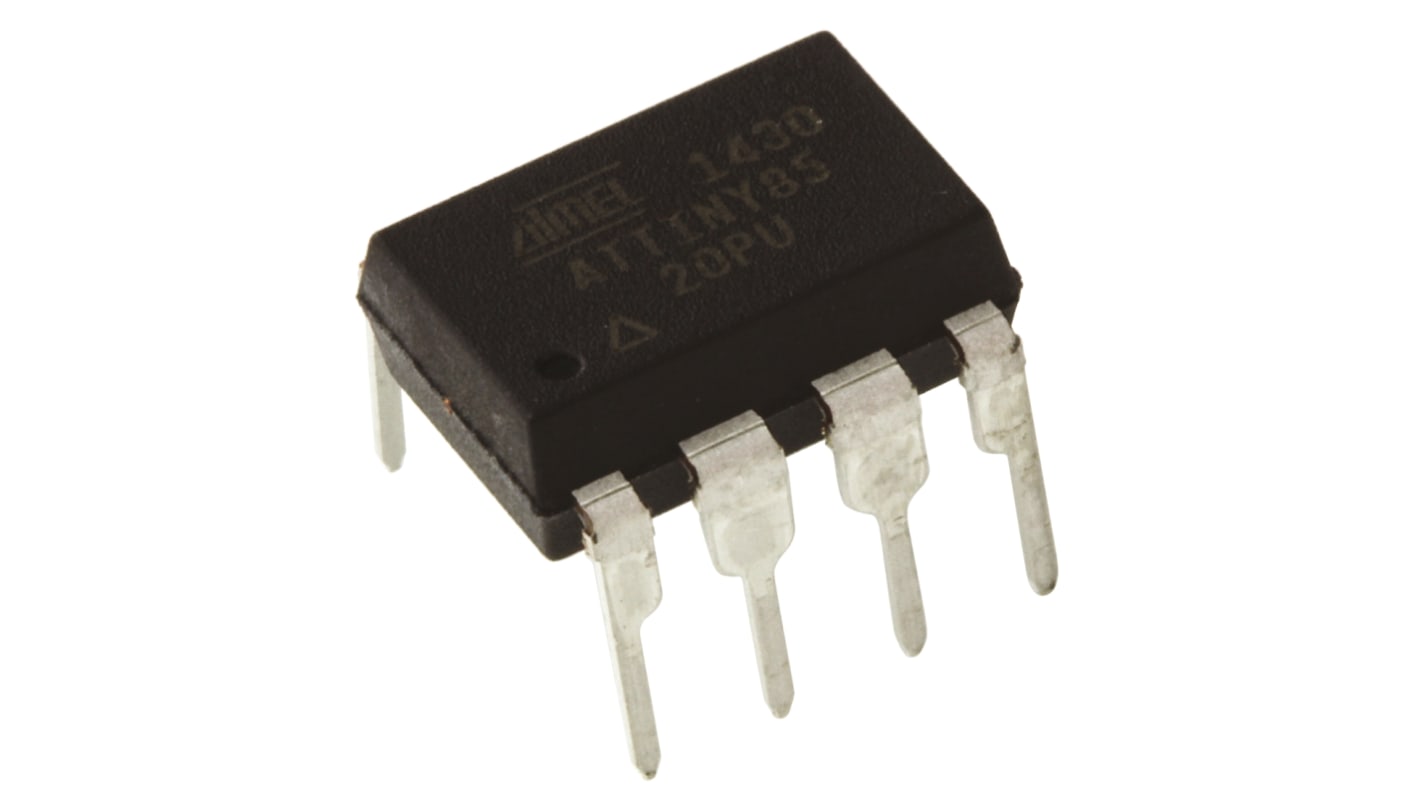

Microchip マイコン ATtiny, 8-Pin PDIP
- RS品番:
- 696-2327
- メーカー型番:
- ATTINY85-20PU
- メーカー/ブランド名:
- Microchip
取扱終了
在庫限りでお取扱いは終了致します。
代替品 / 類似品
この製品は現在お取り扱いしておりません。 お勧めの代替品です。
購入単位は5個
￥264.00
(税抜)
￥290.40
(税込)
- RS品番:
- 696-2327
- メーカー型番:
- ATTINY85-20PU
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | ATtiny | |
| パッケージタイプ | PDIP | |
| 実装タイプ | スルーホール | |
| ピン数 | 8 | |
| デバイスコア | AVR | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 8 kB、512 B | |
| 最大周波数 | 20MHz | |
| RAMサイズ | 512 B | |
| USBチャンネル | 0 | |
| PWMユニット数 | 1 | |
| SPIチャンネル数 | 1 | |
| CANチャンネル数 | 0 | |
| 標準動作供給電圧 | 2.7 → 5.5 V | |
| USARTチャネルの数 | 0 | |
| I2Cチャンネル数 | 1 | |
| UARTチャンネル数 | 1 | |
| LINチャネルの数 | 0 | |
| 高さ | 4.95mm | |
| 動作温度 Min | -40 °C | |
| PCIチャンネル数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| 寸法 | 0.4 x 0.28 x 0.195インチ | |
| プログラムメモリタイプ | フラッシュ | |
| PWM | 6 x 8ビット | |
| 幅 | 0.28インチ | |
| ADC数 | 4 x 10ビット | |
| 長さ | 10.16mm | |
| 動作温度 Max | +85 °C | |
| ADCユニット数 | 1 | |
| インストラクションセットアーキテクチャ | RISC | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 ATtiny | ||
パッケージタイプ PDIP | ||
実装タイプ スルーホール | ||
ピン数 8 | ||
デバイスコア AVR | ||
データバス幅 8bit | ||
プログラムメモリサイズ 8 kB、512 B | ||
最大周波数 20MHz | ||
RAMサイズ 512 B | ||
USBチャンネル 0 | ||
PWMユニット数 1 | ||
SPIチャンネル数 1 | ||
CANチャンネル数 0 | ||
標準動作供給電圧 2.7 → 5.5 V | ||
USARTチャネルの数 0 | ||
I2Cチャンネル数 1 | ||
UARTチャンネル数 1 | ||
LINチャネルの数 0 | ||
高さ 4.95mm | ||
動作温度 Min -40 °C | ||
PCIチャンネル数 0 | ||
イーサネットチャンネル数 0 | ||
寸法 0.4 x 0.28 x 0.195インチ | ||
プログラムメモリタイプ フラッシュ | ||
PWM 6 x 8ビット | ||
幅 0.28インチ | ||
ADC数 4 x 10ビット | ||
長さ 10.16mm | ||
動作温度 Max +85 °C | ||
ADCユニット数 1 | ||
インストラクションセットアーキテクチャ RISC | ||
ATtiny85 8ビットtinyAVRマイクロコントローラ
Atmel ATmega328P マイクロコントローラは、AVR 拡張 RISC アーキテクチャをベースとする 8 ビット megaAVR デバイスです。Atmel tinyAVRデバイスであるATtiny85は、性能と電力効率を小型パッケージに収め、スペースが限られている用途に最適です。１クロックサイクルで強力な命令を実行することで、ATtiny85は、消費電力と速度のバランスをとることで、MHzあたり1 MIPS近くのスループループを実現します。
マイクロコントローラ機能
20 MHz （最大）動作周波数
8 KBフラッシュ
512バイトEEPROM
0.5 KB SRAM
120個の命令 - ほとんどの命令を１クロックサイクルで実行
32個の汎用レジスタ
6 GPIO
debugWIREオンチップデバッグシステム
SPIポート経由でシステム内でプログラム可能
外部と内部割り込みソース
低電力アイドル、ADCノイズ低減、パワーダウンモード
強化されたパワーオンリセット回路
プログラマブルブラウンアウト検出回路
内部較正された発振器
8 KBフラッシュ
512バイトEEPROM
0.5 KB SRAM
120個の命令 - ほとんどの命令を１クロックサイクルで実行
32個の汎用レジスタ
6 GPIO
debugWIREオンチップデバッグシステム
SPIポート経由でシステム内でプログラム可能
外部と内部割り込みソース
低電力アイドル、ADCノイズ低減、パワーダウンモード
強化されたパワーオンリセット回路
プログラマブルブラウンアウト検出回路
内部較正された発振器
周辺機能
プリスケーラと2つのPWMチャンネル付き8ビットタイマ/カウンタ
別売りプリスケーラ付き8ビット高速タイマ/カウンタ
スタートコンディション検出機能付きユニバーサルシリアルインターフェース（USI）
10ビットアナログ-デジタルコンバータ - 4チャネル
プログラム可能なウォッチドッグタイマ、別途オンチップ発振器付き
オンチップアナログコンパレータ
別売りプリスケーラ付き8ビット高速タイマ/カウンタ
スタートコンディション検出機能付きユニバーサルシリアルインターフェース（USI）
10ビットアナログ-デジタルコンバータ - 4チャネル
プログラム可能なウォッチドッグタイマ、別途オンチップ発振器付き
オンチップアナログコンパレータ
