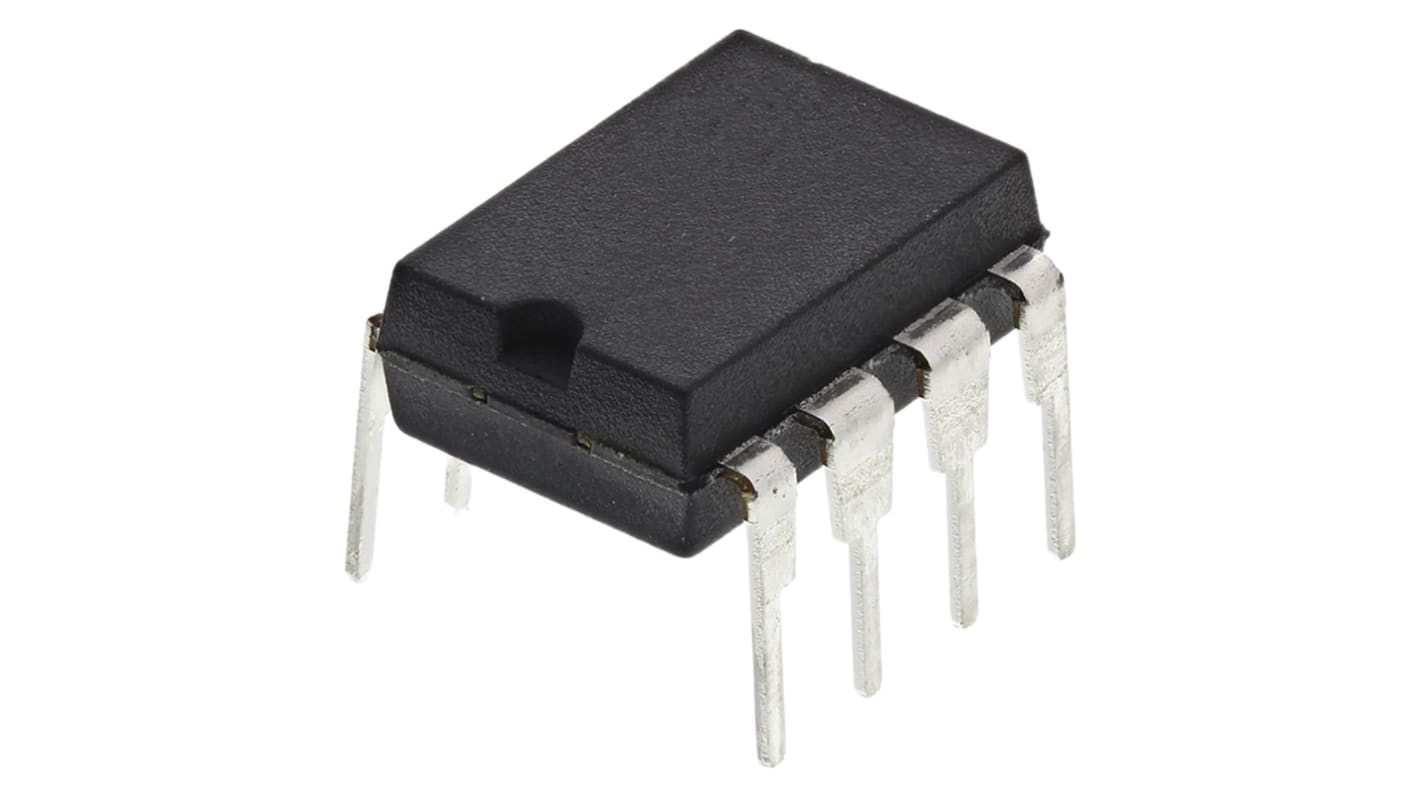

PIC12F1612 8ビットフラッシュマイクロコントローラ
MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 当初はワンタイムプログラマブル(OTP)部品として発売されたこのデバイスシリーズは、継続的な拡張により、特別な機能やさらなる改善が加えられています。
PIC12F1612ファミリのマイクロコントローラは、深いハードウェアスタックと49個の命令を備えた、Microchipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSで動作し、最高3.5 KBのプログラムメモリと最高256バイトのデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。
PIC12F1612ファミリのマイクロコントローラは、深いハードウェアスタックと49個の命令を備えた、Microchipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSで動作し、最高3.5 KBのプログラムメモリと最高256バイトのデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。
特長
49の命令
16レベルハードウェアスタック
16 MHz内蔵発振器 – 選択可能な出力範囲: 16 MHz → 31 kHz
I/Oピン x 6
コンパレータ x 1
4チャンネル10ビットA/Dコンバータ(ADC)
1個の8ビットタイマ
1個の16ビットタイマ
キャプチャ / コンペア / PWMモジュール x 2
信号測定タイマ x 2
ゼロクロス検出(ZCD)モジュール
コンプリメンタリ波形発生器(CWG)
インサーキットシリアルプログラミング(ICSP)
超低消費電力(XLP)テクノロジー
16レベルハードウェアスタック
16 MHz内蔵発振器 – 選択可能な出力範囲: 16 MHz → 31 kHz
I/Oピン x 6
コンパレータ x 1
4チャンネル10ビットA/Dコンバータ(ADC)
1個の8ビットタイマ
1個の16ビットタイマ
キャプチャ / コンペア / PWMモジュール x 2
信号測定タイマ x 2
ゼロクロス検出(ZCD)モジュール
コンプリメンタリ波形発生器(CWG)
インサーキットシリアルプログラミング(ICSP)
超低消費電力(XLP)テクノロジー
Microchip PIC12F、8ビットPIC®マイクロコントローラ
MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ~ 32 MHzの間で構成できます。
仕様
特性 | |
---|---|
ファミリー名 | PIC12F |
パッケージタイプ | PDIP |
実装タイプ | スルーホール |
ピン数 | 8 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 2.048 kB |
最大周波数 | 32MHz |
RAMサイズ | 256 B |
USBチャンネル | 0 |
PWMユニット数 | 2 |
SPIチャンネル数 | 0 |
UARTチャンネル数 | 0 |
標準動作供給電圧 | 2.3 → 5.5 V |
I2Cチャンネル数 | 0 |
USARTチャネルの数 | 0 |
CANチャンネル数 | 0 |
寸法 | 0.4 x 0.28 x 0.195インチ |
動作温度 Max | +85 °C |
PWM | 2 (CCP) |
プログラムメモリタイプ | フラッシュ |
インストラクションセットアーキテクチャ | RISC |
ADCユニット数 | 1 |
動作温度 Min | -40 °C |
最大イーサネットチャンネル数 | 0 |
幅 | 0.28インチ |
LINチャネルの数 | 0 |
ADC数 | 4 x 10ビット |
長さ | 10.16mm |
高さ | 4.95mm |
PCIチャンネル数 | 0 |
イーサネットチャンネル数 | 0 |
