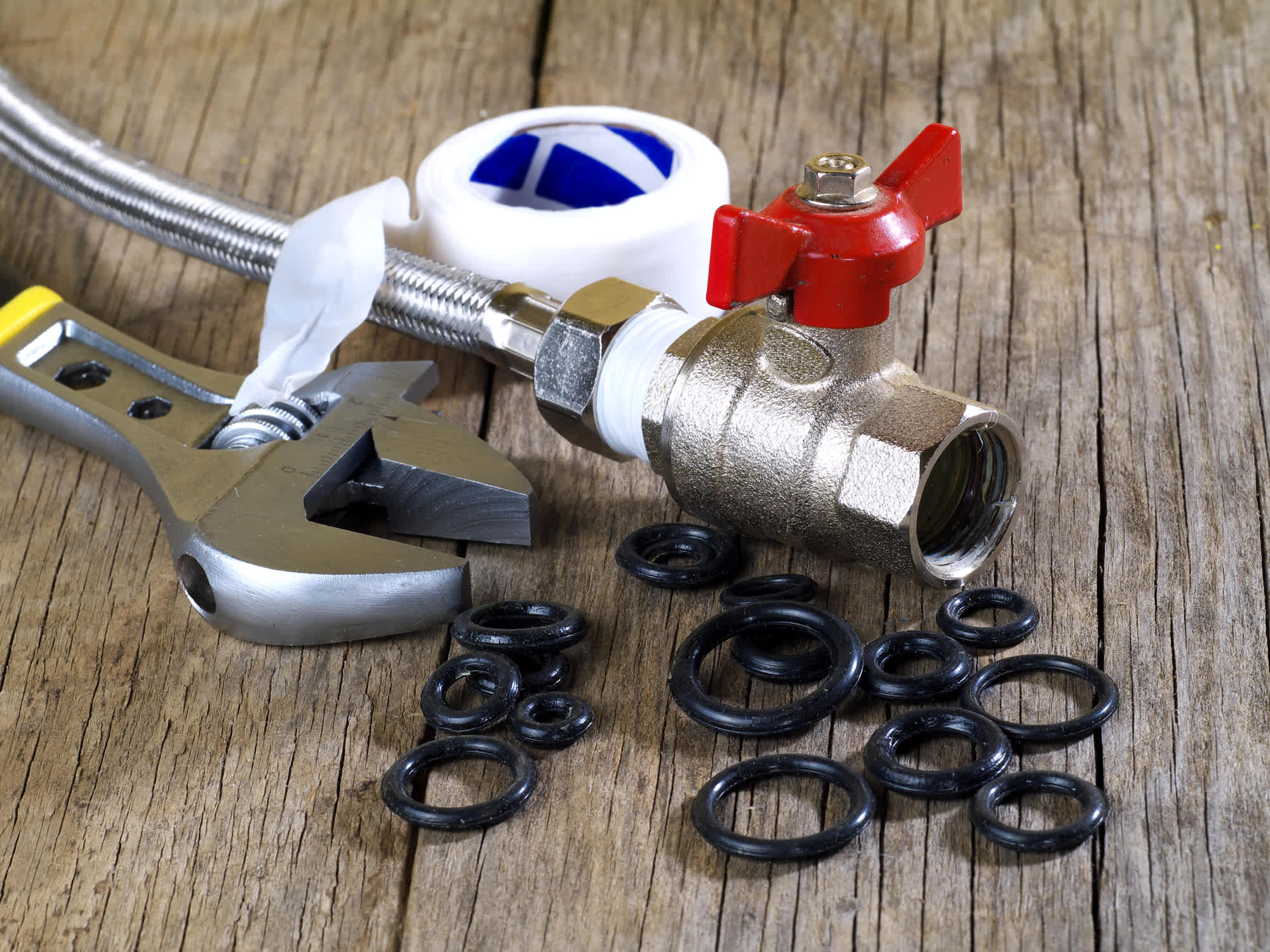

Oリングの規格から考える、ガスケットより適している5つのケース

Oリングとガスケットの構造的な違い

Oリングとガスケットの最も大きな違いは、シールが成立する仕組みそのものを左右する構造にあります。Oリングは、あらかじめ設計された溝に収められ、圧縮量が管理された状態で機能するシールです。一方、ガスケットは平面同士を挟み込み、締結力によって接合面全体に面圧をかけることで密閉します。

この違いにより、以下のような特性の違いが見られます。

• Oリングは圧縮量が安定しやすく、再現性が高い
• ガスケットは締結条件に依存しやすく、ばらつきが出やすい
• 溝構造ではOリングが前提となることが多い

ガスケットとOリングの違いを十分に理解せずに使い分けると、必要以上に締め付けたり、漏れを力で抑え込もうとしたりするトラブルの原因になります。

Oリングとパッキンの違い

Oリングとパッキンの違いは、動きの有無や動作条件への対応力にあります。Oリングは静的、もしくは限定的な動きのある環境で使われるのに対し、パッキンは回転軸や往復運動部など、継続的に動く箇所で使用されます。

• Oリング：静的シール、半静的シール向け
• パッキン：動的シール向け

家庭用途やDIYでは、パッキンが必要になるケースは比較的少なく、用途に合わない使い方をすると、摩耗や漏れが比較的早い段階で発生することがあります。

間違った選択が招く典型的なトラブル

• 平面接合部にOリングを無理に挟む
• 溝構造にガスケットを使用する
• 締結力で漏れを補おうとする

これらはいずれも、各シール方式が想定している前提条件を誤解したことによって、設計どおりの性能を発揮できなくなります。

Oリングの材質と特性

Oリングの材質ごとの違いを具体的に把握するには、実際の製品仕様を確認することが有効です。例えば、ニトリルゴムやフッ素ゴム、シリコーンなど、用途別に整理されたOリング製品は、次のようなページで内容を確認できます。

RS PRO Oリング, 内径 5mm, ニトリルゴム, 厚さ 2mm

Oリングの種類は、主に材質によって分類されます。用途に応じた材質を選定することが、Oリングの寿命や信頼性に大きく影響します。

• ニトリルゴム（NBR）：汎用性が高く、水や油に対応
• シリコーンゴム：耐熱Oリングとして使用され、高温環境に適するが、耐油性や耐摩耗性には注意が必要
• フッ素ゴム（FKM）：耐油性、耐薬品性、耐熱性に優れる

耐圧のOリングが必要な場合は、材質に加えて硬度との組み合わせも重要な判断要素となります。

交換選定時に注意したいOリングの規格とサイズ

Oリングの規格やサイズを実際に確認比較する際には、サイズ体系や材質条件ごとに整理された製品一覧を見ることで、理解が深まります。例えば、内径や線径、材質別に分類されたOリング製品は、次のようなページで一覧として確認できます。

RS ComponentsのOリング製品ページ

Oリングの規格を把握しておくことは、交換時の互換性や調達のしやすさを確保するうえで欠かせません。代表的なものとして、P規格、G規格、JIS規格寸法があり、交換や補修の際には、まずどの規格体系が使われているかを確認する必要があります。

特に交換作業では、見た目やおおよその寸法が近いOリングであっても、規格が異なると適合しない場合があります。既存品と同じ規格体系かどうか、内径や線径が一致しているかを正確に確認することが重要です。

Oリングサイズの選び方では、単に内径と線径を確認するだけでなく、取り付けられている部品の仕様や、交換前の状態を踏まえて判断することが、トラブル防止につながります。

Xリングとは何か

Xリングとは、断面がX字形状をしたシール部品です。Oリングに比べて接触面が多く、溝内での安定性が高いため、ねじれが起こりにくいという特長があります。

• ねじれにくく、回転を伴う箇所で有利
• 潤滑保持性が高く、摩擦を抑えやすい
• 低速回転や往復運動部で使用されることが多い

Xリングの特性を理解したうえで選択することで、Oリングでは起こりやすいトラブルの低減につながる場合があります。ただし、溝寸法や使用条件への適合確認は欠かせません。

使用条件から考えるOリング材質

Oリングの種類は、使用される材質の違いによって分類されます。

• ニトリルゴム：汎用性が高い
• シリコーン：耐熱用途に適する
• フッ素ゴム：耐油性、耐薬品性に優れる

耐圧のOリングが必要な場合は、材質だけでなく、硬度の組み合わせも重要な要素です。

Oリングの規格とサイズの考え方

Oリングの規格は、単なるサイズの呼び分けではなく、使用される用途や構造条件を前提として設計されたサイズ体系です。OリングのP規格は、比較的汎用性の高いサイズ体系で、動的用途で多く使用されることを想定して設計されています。設計資料や流通品が豊富であることから、回転や往復運動を伴う用途を中心に、幅広く採用されています。一方、OリングのG規格は、フランジなどの固定用途を想定したサイズ体系で、締結後に動きのない静的なシール箇所で使用されることが一般的です。また、JIS規格寸法も国内で広く流通しており、規格に基づいた製品が多いため、交換性や調達性の面で扱いやすいという特徴があります。

Oリングサイズの選び方を考える際には、内径や線径といった数値だけで判断するのではなく、溝寸法との関係を含めて考える必要があります。Oリングは、所定の圧縮率が得られることを前提に設計されており、溝寸法とOリングサイズの組み合わせによって、実際のシール性能が左右されます。

サイズが適切でない場合、圧縮不足による漏れや、過圧縮による早期劣化を招くおそれがあるため、Oリングは単体ではなく、溝構造との組み合わせで判断することが重要です。

OリングとXリングの使い分け

Xリングは、Oリングに比べてねじれが起こりにくいという特長があります。そのため、次のような条件では、OリングよりもXリングが適する場合があります。

• 回転を伴う箇所で安定しやすい
• 潤滑保持性が高い
• 低摩擦が求められる用途

ここからは、どのような条件でOリングがガスケットに代わる選択肢となるのかを、具体的な5つのケースに分けて見ていきます。

ケース1：円形の溝やハウジングをシールする場合

溝構造におけるOリングの優位性

円形の溝やハウジングが設計されている場合、そのシール方式はOリング使用を前提とした設計が一般的です。Oリングは溝内に保持され、所定の圧縮率で均一に変形するため、締結後も安定したシール状態を保ちやすくなります。

• 溝によって位置決めされ、ズレにくい
• 圧縮量が管理しやすく、再現性が高い
• 締結力に依存しすぎない

一方、同じ構造にガスケットを使用すると、面圧が不均一になりやすく、締結トルクの管理が難しくなります。その結果、部分的な漏れが生じたり、無理な締め付けによって部品が変形したりするおそれがあります。

身近な使用例と判断のポイント

家庭や軽機械の分野でも、溝構造は多く採用されています。

• 蛇口やシャワーヘッドの接続部
• ホースカプラーやクイックコネクタ
• ポンプやフィルターのハウジング

これらの部品では、溝寸法とOリングの規格が合っていれば、特別な調整を行わなくても安定したシールが得られます。OリングのJIS規格寸法を基準に選定することで、交換時の互換性も確保しやすくなります。

ケース2：限られたスペースで精度が求められる場合

薄型構造とOリングの適合性

装置や部品の小型化が進む中で、シール部に十分な厚みを確保できないケースは少なくありません。ガスケットはある程度の面積と厚みを必要とするため、スペースが限られた設計では不利になる場合があります。

Oリングは適切な溝設計があれば、断面径が小さくても機能しやすいため、次のような条件が重なる場面で有利です。

• シール幅が数ミリ程度しか取れない
• 部品同士の距離が極めて近い
• 締結トルクを大きくかけられない

実際の適用例

• 小型バルブや調整機構
• 携帯機器やハンドツール内部
• コンパクトな筐体カバーやキャップ

このような用途では、Oリングサイズの選び方が特に重要になります。内径や線径がわずかに異なるだけでも、シール性能に影響するため、実測と規格照合を丁寧に行うことが求められます。

ケース3：分解再組立てを繰り返す場合

再利用性と変形の違い

分解や再組立てを前提とした構造では、シール部品の再利用性が重要になります。ガスケットは締結時に面全体が圧縮されるため、一度使用すると塑性変形が残りやすく、再組立て時に同等のシール性能を得ることが難しくなります。

Oリングは弾性体であり、設計された圧縮率の範囲内であれば形状回復性が高いという特長があります。そのため、分解後であっても比較的安定した性能を保ちやすくなります。

• 圧縮後も元の形状に戻りやすい
• 締結条件が再現しやすい
• 部品交換時の調整が最小限で済む

このような特性から、定期的な点検や清掃を伴う装置では、Oリングが選ばれることが多くなります。

メンテナンス性を重視する用途

実務では、シール性能だけでなく作業性も重要な判断材料になります。

• フィルターケースやカートリッジ
• 点検頻度の高いカバーや点検口
• 消耗部品を含むユニット構造

これらの箇所でガスケットを使用すると、毎回交換が必要になり、在庫管理や作業時間の負担が増えます。Oリングであれば、状態を確認したうえで再使用の可否を判断できるため、保守効率の向上につながります。

ケース4：温度や圧力が変動する場合

温度変化への追従性

使用環境の温度が一定でない場合、シール部品には繰り返しの膨張収縮が加わります。ガスケットは一度圧縮されると復元性が低下しやすく、温度変化に伴って生じる隙間を十分に補えないことがあります。

耐熱Oリングは、使用温度範囲内であれば材料特性として弾性を維持しやすく、温度変化への追従性に優れる点が特長です。

• 連続運転と停止を繰り返す設備
• 加熱と冷却が交互に発生する装置
• 周囲温度の変動が大きい環境

こうした条件下では、Oリングの方が比較的安定したシール性能を維持しやすくなります。

圧力変動と耐圧性能

圧力が一定でない場合も、Oリングの優位性が発揮されます。耐圧のOリングは、圧力によって接触面に押し付けられる自己増圧効果を持ち、圧力が上昇するにつれてシール性が高まる傾向があります。

• ポンプの起動停止時
• 断続的に流体が供給される系統
• 低圧から中圧を繰り返す用途

ガスケットでは、こうした圧力変動に対応するために過剰な締結が必要になることがあり、その結果、部品寿命を縮める要因になる場合があります。

ケース5：正確な取り付けと漏れ対策が重要な場合

正しいサイズ選定がシール性能を左右する理由

Oリングの漏れ対策において、特に重要となるのがサイズ選定です。Oリングは、設計された溝寸法に対して適切な内径と線径を持つことで、初めて所定の圧縮率が得られます。サイズが合っていない場合、どれほど高品質な材質であっても、安定したシールは期待できません。

• 内径が小さすぎると、引き伸ばされて断面が細くなる
• 内径が大きすぎると、溝内で位置が安定しない
• 線径が合わないと、圧縮不足または過圧縮になる

Oリングサイズの選び方では、単に現物と見比べるのではなく、溝寸法と規格表を照合したうえで判断することが重要です。OリングのP規格やG規格、JIS規格寸法を理解しておくことで、再現性の高いサイズ選定が可能になります。

取り付け時に起こりやすいトラブル

Oリングは構造が単純である分、取り付け時の扱いが性能に直結します。特に多いのが、取り付け作業中に生じる微細な損傷です。

• エッジ部で引っかかり、表面に傷が入る
• ねじれたまま溝に収めてしまう
• 過度に押し込んで断面が潰れる

これらは、組み付け直後には気づかれにくく、使用開始してからしばらく経過した後に、漏れとして現れることがあります。

工具を使った確実な施工

Oリングの取り付けや交換を前提にする場合、対応するサイズや材質のOリングを事前に確認しておくことで、作業ミスを減らせます。実際の寸法や断面形状が分かる製品情報は、次のようなOリング製品ページが参考になります。

RS PRO Oリング, 内径 19mm, FKM(フッ化ビニリデン), 厚さ 4mm

こうしたトラブルを防ぐためには、専用工具の使用が有効です。Oリングの取り外し工具やOリングの取り付け工具を使うことで、不要な力をかけずに作業を行えます。

• 金属工具によるこじりを避けられる
• ねじれや噛み込みを防ぎやすい
• 作業の再現性が高まる

正しいサイズ選定と丁寧な施工を組み合わせることで、Oリングの漏れリスクは大きく低減します。

ここまで見てきたように、Oリングはすべての場面で万能というわけではありませんが、条件が合致する場合には、ガスケットと比べて安定したシール性能と扱いやすさを発揮します。

Oリングが特に適しているのは、次のような条件が重なる場合です。

• 溝やハウジングが設計されている
• スペースが限られている
• 分解や再組立てが想定されている
• 温度や圧力が変動する
• サイズ選定と施工条件が適切に管理できる

これらの条件を整理したうえで、材質、規格、サイズ、施工方法を総合的に判断することが重要です。OリングのG規格やP規格といったJISに基づくサイズ体系があり、これらの規格は用途や設計条件に応じた使い分けが求められます。Oリングとガスケットの違いを理解し、溝構造の有無や密閉方法に応じて適切に使い分けることで、漏れの防止だけでなく、保守性や長期的な安定運用にもつながります。
