- RS品番:
- 817-2415
- メーカー型番:
- VS-26MT20
- メーカー/ブランド名:
- Vishay
- RS品番:
- 817-2415
- メーカー型番:
- VS-26MT20
- メーカー/ブランド名:
- Vishay
その他
- COO(原産国):
- IN
詳細情報

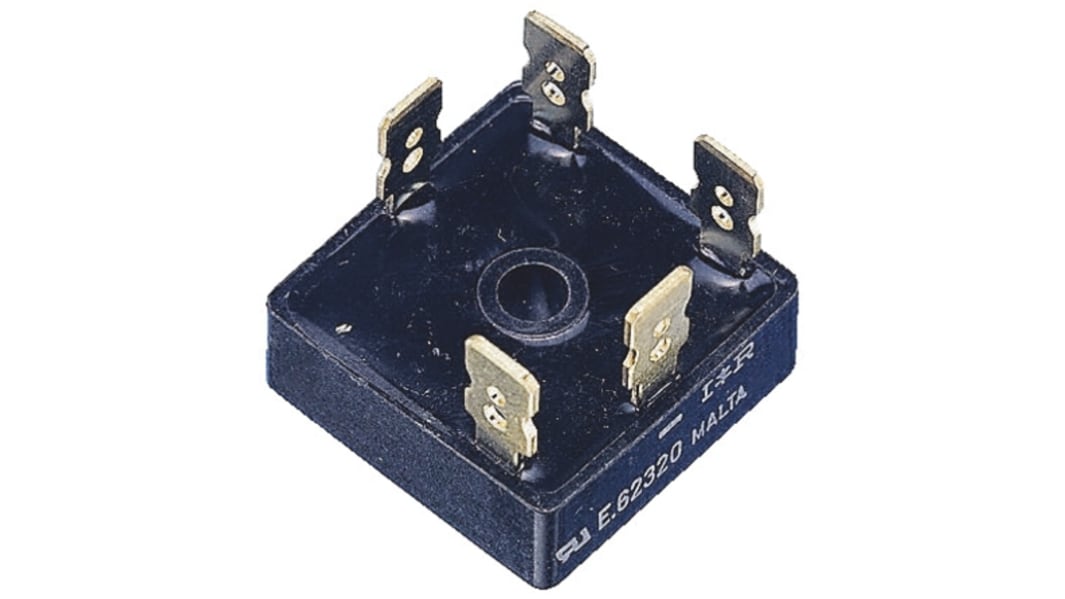

プッシュオン端子付き三相ブリッジ整流器、VS-MTシリーズ、Vishay Semiconductor
三相ブリッジ整流器電源モジュール
ユニバーサル、3極端子: プッシュオン(ファストン)、ラップアラウンド、又ははんだ
高熱伝導性パッケージ、電気的絶縁性ケース
中心穴固定フォロシャーシ取り付け
優れたパワー / ボリューム比
ユニバーサル、3極端子: プッシュオン(ファストン)、ラップアラウンド、又ははんだ
高熱伝導性パッケージ、電気的絶縁性ケース
中心穴固定フォロシャーシ取り付け
優れたパワー / ボリューム比
認可
UL、E300359認定
ブリッジ整流器 - Vishay Semiconductor
ブリッジ整流器は、全波整流の用途で交流(AC)入力を直流(DC)出力に変換します。 ダイオードの配置により、いずれかの入力極性と同じ出力極性を提供します。 3相全波整流器は、ブリッジ回路構成に6つのダイオードを配置したものです。 このパッケージは、最小サイズ、最高の信頼性、最大の熱特性を実現するように設計されています。
仕様
特性 | |
---|---|
ピーク平均順方向電流 | 25A |
ブリッジタイプ | 3相 |
ピーク逆繰返し電圧 | 200V |
実装タイプ | 表面実装 |
パッケージタイプ | D 63 |
ピン数 | 5 |
回路構成 | シングル |
ピーク非繰返し順方向サージ電流 | 375A |
動作温度 Max | +150 °C |
動作温度 Min | -55 °C |
ピーク順方向電圧 | 1.26V |
ピーク逆電流 | 100µA |
長さ | 28.5mm |
寸法 | 28.5 x 28.5 x 10mm |
幅 | 28.5mm |
高さ | 10mm |
