- RS品番:
- 539-9642
- メーカー型番:

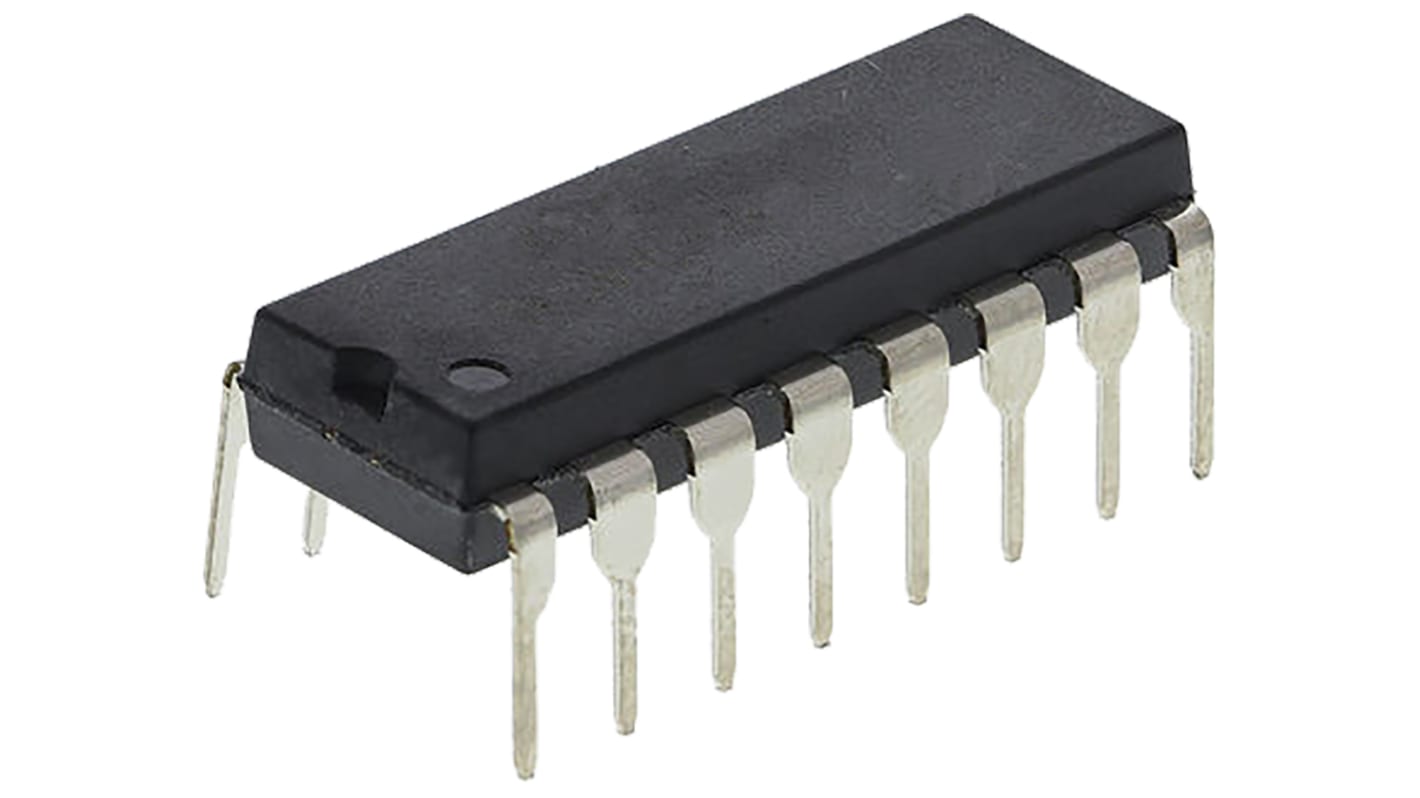

- TC74HC165AP(F)
- メーカー/ブランド名:
- Toshiba
- RS品番:
- 539-9642
- メーカー型番:
- TC74HC165AP(F)
- メーカー/ブランド名:
- Toshiba
その他
- COO(原産国):
- JP
詳細情報
東芝 TC74HC シリーズ
高速 CMOS ロジック
動作電圧: 2 ~ 6 V
互換性:入力 CMOS 、出力 CMOS
動作電圧: 2 ~ 6 V
互換性:入力 CMOS 、出力 CMOS
74HCファミリ
仕様
特性 | |
---|---|
パッケージタイプ | PDIP |
ロジックタイプ | シフトレジスター |
ステージ数 | 8 |
論理回路 | HC |
実装タイプ | スルーホール |
動作/操作モード | シリアル - シリアル, パラレル |
エレメント数 | 1 |
ピン数 | 16 |
動作供給電圧 Min | 2 V |
動作供給電圧 Max | 6 V |
寸法 | 19.25 x 6.4 x 3.5mm |
方向性タイプ | 単方向 |
動作温度 Min | -40 °C |
トリガータイプ | 正エッジ |
動作温度 Max | 85 °C |
