- RS品番:
- 178-4851
- メーカー型番:
- DSPIC33EV32GM102-I/SP
- メーカー/ブランド名:
- Microchip
在庫切れ
追加されました
単価: 購入単位は15個
¥482.333
(税抜)
¥530.566
(税込)
個 | 単価 | 1チューブあたりの価格* |
15 + | ¥482.333 | ¥7,234.995 |
* 購入単位ごとの価格 |
- RS品番:
- 178-4851
- メーカー型番:
- DSPIC33EV32GM102-I/SP
- メーカー/ブランド名:
- Microchip
データシート
その他
詳細情報

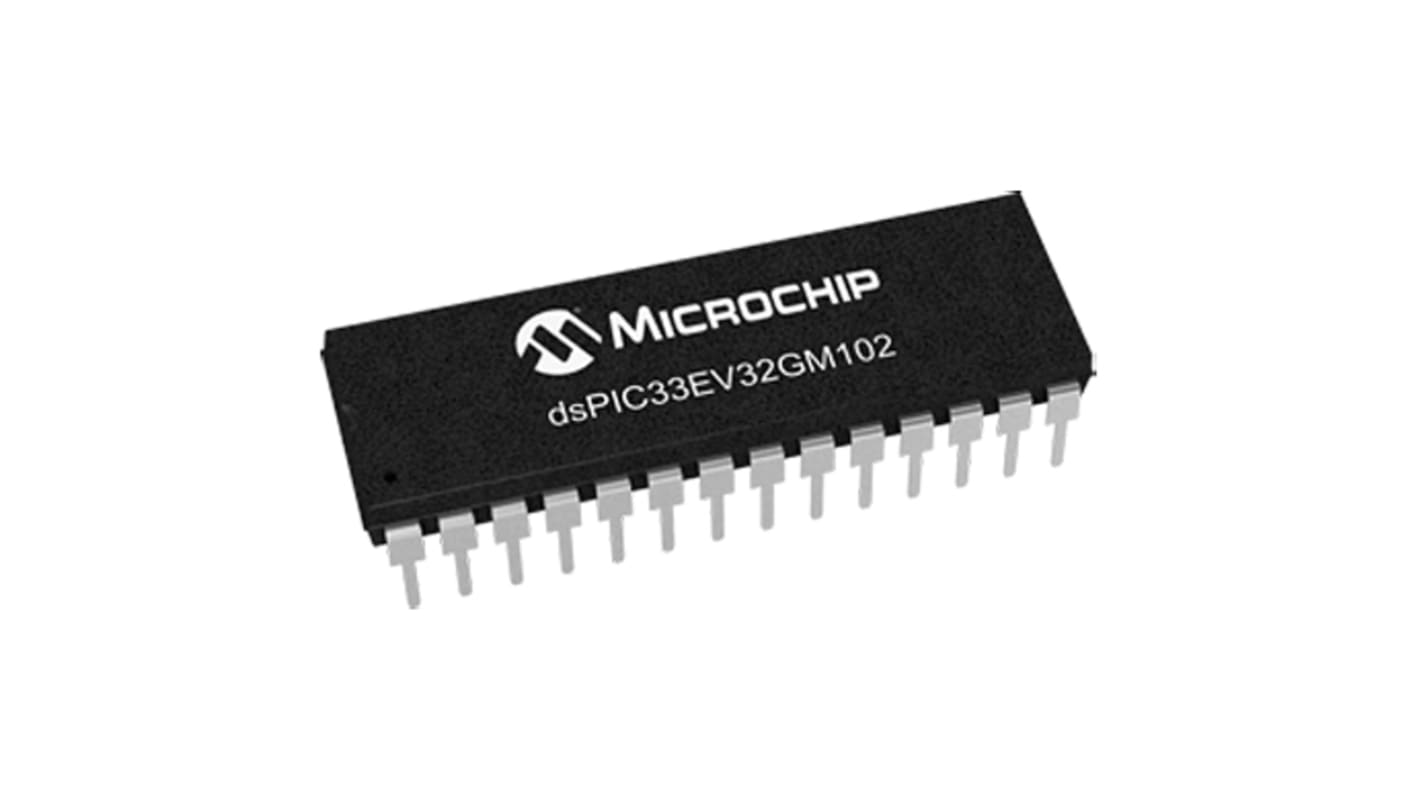

dsPIC33EVxxxGM00x/10x 16ビット、デジタルシグナルコントローラ
Microchip製のdsPIC33EVファミリの16ビットデジタルシグナルコントローラ(DSC)には、強化されたオンチップ機能を備えた70 MIPS dsPIC® DSCコアが搭載されています。 過酷な環境で動作できるこれらの機器は、電化製品や車載用途に適しています。 リッチなペリフェラル統合には、SENT ( シングルエッジニブル転送 - 送信 / 受信)、高速PWM、オペアンプ及び誤り訂正符号フラッシュが含まれるので、信頼性と安全性が向上します。 dsPIC33EVファミリのMCUは優れた性能を発揮するので、エネルギー効率の高い高性能、精密モータ制御システムの設計に組み込むことができます。 これらの製品はBLDCの制御、永久磁石同期、AC誘導及びステッパモータに使用できます。
マイクロコントローラの機能
CPUクロック速度: 最大70 MHz
コード効率の高いアーキテクチャ(C及びアセンブリ)
16ビットの幅広いデータパス
2個の幅広い40ビットアキュムレータ
単一サイクル(MAC/MPY)、デュアルデータフェッチ
単一サイクル、混合シグナルマルチメータ、ハードウェア除算
32ビット乗算をサポート
メモリ用の中間セキュリティ - 既存の一般的なフラッシュセグメントに加えて、ブートフラッシュセグメントを提供
フラッシュ用の誤り訂正符号(ECC)
高速コンテキスト切り替え用の交互レジスタセットを追加
コード効率の高いアーキテクチャ(C及びアセンブリ)
16ビットの幅広いデータパス
2個の幅広い40ビットアキュムレータ
単一サイクル(MAC/MPY)、デュアルデータフェッチ
単一サイクル、混合シグナルマルチメータ、ハードウェア除算
32ビット乗算をサポート
メモリ用の中間セキュリティ - 既存の一般的なフラッシュセグメントに加えて、ブートフラッシュセグメントを提供
フラッシュ用の誤り訂正符号(ECC)
高速コンテキスト切り替え用の交互レジスタセットを追加
クロック管理の機能
内部、15 %低電力RC (LPRC) – 32 kHz
内部、1 %高速RC (FRC) – 7.37 MHz
内部、10 %バックアップRC (BFRC) – 7.37 MHz
プログラマブルPLL及びクロックソース用の発振器
フェールセーフクロックモニタ(FSCM)
追加のフェールセーフクロックモニタ(BFRC)、システムクロック用にフェールスイッチソースを提供するのが目的
独立したウォッチドッグタイマ(WDT)
システムウィンドウ型ウォッチドッグタイマ(DMT)
急速ウェイクアップ及びスタートアップ
内部、1 %高速RC (FRC) – 7.37 MHz
内部、10 %バックアップRC (BFRC) – 7.37 MHz
プログラマブルPLL及びクロックソース用の発振器
フェールセーフクロックモニタ(FSCM)
追加のフェールセーフクロックモニタ(BFRC)、システムクロック用にフェールスイッチソースを提供するのが目的
独立したウォッチドッグタイマ(WDT)
システムウィンドウ型ウォッチドッグタイマ(DMT)
急速ウェイクアップ及びスタートアップ
電源管理の機能
低消費電力管理モード(スリープ、アイドル、ドーズ)
NOPストリングの実行に消費する電力を削減
パワーオンリセット(POR)及び電圧低下リセット(BOR)を統合
0.5 mA/MHzダイナミック電流(標準)
50 μA @ +25 °C IPD電流(標準)
NOPストリングの実行に消費する電力を削減
パワーオンリセット(POR)及び電圧低下リセット(BOR)を統合
0.5 mA/MHzダイナミック電流(標準)
50 μA @ +25 °C IPD電流(標準)
周辺機能
最高6つのパルス幅変調(PWM)出力(3つのジェネレータ)
構成可能なA/Dコンバータ(ADC)モジュール
最高4個のオペアンプ
最高5個のコンパレータ
充電時間測定ユニット(CTMU) - mTouch™静電容量型タッチセンサに対応
5個の16ビットタイマ
2個の32ビットタイマ
4個の出力キャプチャモジュールをタイマ / カウンタとして構成可能
4個の入力キャプチャモジュール
2個の強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ (EUSART)
2個のSPIモジュール
1個のI2Cモジュール、SMBus対応
構成可能なA/Dコンバータ(ADC)モジュール
最高4個のオペアンプ
最高5個のコンパレータ
充電時間測定ユニット(CTMU) - mTouch™静電容量型タッチセンサに対応
5個の16ビットタイマ
2個の32ビットタイマ
4個の出力キャプチャモジュールをタイマ / カウンタとして構成可能
4個の入力キャプチャモジュール
2個の強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ (EUSART)
2個のSPIモジュール
1個のI2Cモジュール、SMBus対応
仕様
特性 | |
---|---|
最大周波数 | 25MHz |
MIPS | 70MIPS |
データバス幅 | 16bit |
RAMサイズ | 4 kB |
インストラクションセットアーキテクチャ | Cコンパイラ、DSP、MCU、モディファイドハーバード |
プログラムメモリサイズ | 32 kB |
プログラムメモリタイプ | フラッシュ |
数値/算術形式 | ALU、MAC |
実装タイプ | スルーホール |
パッケージタイプ | SPDIP |
ピン数 | 28 |
標準動作供給電圧 | 4.5 → 5.5 V |
UARTチャンネル数 | 2 |
PWMユニット数 | 1 |
長さ | 35.6mm |
ADCチャンネル数 | 11 |
ADCユニット数 | 1 |
PWM | 1 (6 x 16ビット) |
SPIチャンネル数 | 2 |
PWM解像度 | 16bit |
CANチャンネル数 | 1 |
寸法 | 35.6 x 7.5 x 3.8mm |
動作温度 Min | -40 °C |
タイマー数 | 2 x 32 bit, 5 x 16 bit |
ADC解像度 | 10 bit, 12bit |
幅 | 7.5mm |
PWMチャンネル | 6 |
高さ | 3.8mm |
時間分解能 | 16 bit, 32bit |
動作温度 Max | +85 °C |
I2Cチャンネル数 | 1 |
タイマー数 | 2 (32-bit), 5 (16-bit) |
ADC数 | 1 (11 x 10/12ビット) |
