Winslow DILソケット 2.54mm ピッチ 8 ピン
- RS品番:
- 813-115
- メーカー型番:
- W30508TRC
- メーカー/ブランド名:
- Winslow
在庫が表示されていない場合があります。ページの再読み込みをお試しください。
追加されました
単価： 購入単位は5個
￥104.60
(税抜)
￥115.06
(税込)
| 個 | 単価 | 購入単位毎合計* |
| 5 - 120 | ￥104.60 | ￥523.00 |
| 125 - 1245 | ￥85.40 | ￥427.00 |
| 1250 - 2495 | ￥66.20 | ￥331.00 |
| 2500 - 4995 | ￥47.00 | ￥235.00 |
| 5000 + | ￥27.80 | ￥139.00 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 813-115
- メーカー型番:
- W30508TRC
- メーカー/ブランド名:
- Winslow
その他
詳細情報

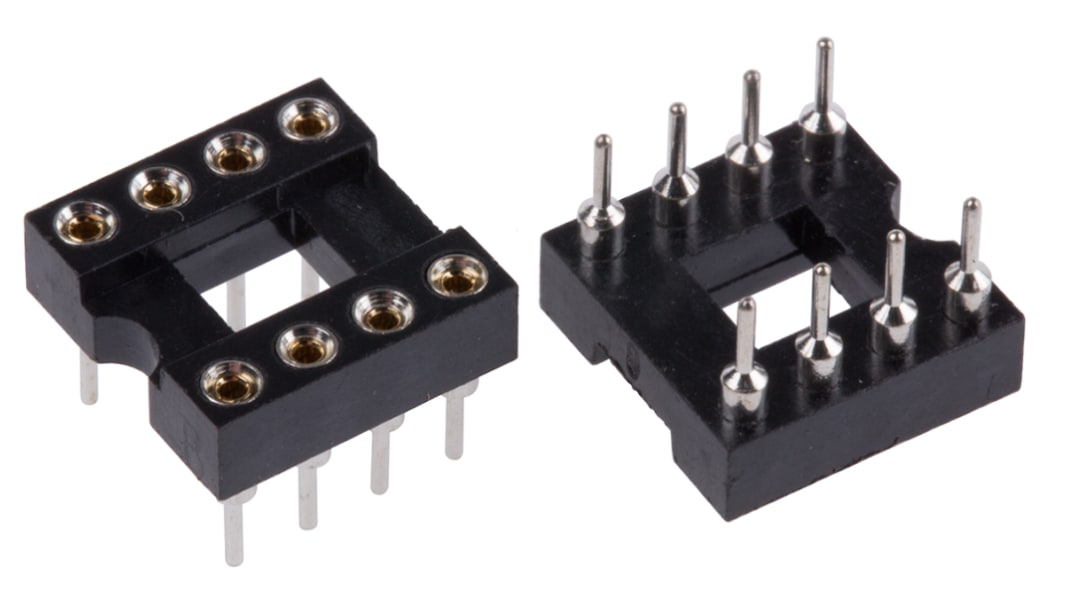

ターンピン DIP ソケット
Winslowは、高品質の機械加工DIPソケットシリーズ製品を提供します。このソケットはオープンフレームタイプです。信頼性を高めるため、ハウジング材質はPBTを使用しています。このコンタクトは、ニッケルめっき上に金めっき（ 0.3 μ m ）が施されており、スズめっき黄銅製外部シェル付きのベリリウム銅内部コンタクトを備えています。挿抜回数は最大 1000 回です。
この IC DIP ソケットは、開発作業に最適です。はんだ付けの前にシステムをデバッグできます。
この IC DIP ソケットは、開発作業に最適です。はんだ付けの前にシステムをデバッグできます。
低プロファイル高品質機械加工コンタクト DIP ソケットは、4本の指（0.3μm）の金めっきを施されたニッケルめっきベリリウム銅内部コンタクトと、スズめっき黄銅製外部シェルで構成されています。
使用温度範囲： -55 → +125 °C
挿入回数： 1000 回
使用温度範囲： -55 → +125 °C
挿入回数： 1000 回
DIP ソケットが必要ですか？
813-109 ：6 極ターン 0.3 インチピッチ
813-115 ：8 極ターン 0.3 インチピッチ
813-121 ：14 極ターン 0.3 インチピッチ
813-137 ：16 極ターン 0.3 インチピッチ
813-143 ：18 極ターン 0.3 インチピッチ
813-159 ：20 極ターン 0.3 インチピッチ
813-165 ：22 極ターン 0.4 インチピッチ
801-780
：24 極ターン 0.3 インチピッチ
813-171 ：24 極ターン 0.4 インチピッチ
801-803 ：32 極ターン 0.6 インチピッチ
813-200 ：64 極ターン 0.9 インチピッチ
813-115 ：8 極ターン 0.3 インチピッチ
813-121 ：14 極ターン 0.3 インチピッチ
813-137 ：16 極ターン 0.3 インチピッチ
813-143 ：18 極ターン 0.3 インチピッチ
813-159 ：20 極ターン 0.3 インチピッチ
813-165 ：22 極ターン 0.4 インチピッチ
801-780
：24 極ターン 0.3 インチピッチ
813-171 ：24 極ターン 0.4 インチピッチ
801-803 ：32 極ターン 0.6 インチピッチ
813-200 ：64 極ターン 0.9 インチピッチ
仕様
特性 | |
|---|---|
| 極数 | 8 |
| 実装タイプ | スルーホール実装 |
| 適用ピン・コンタクト | ターン |
| ピッチ | 2.54mm |
| 列幅 | 7.62mm |
| フレーム種類 | オープンフレーム |
| 結線方法 | はんだ |
| 表面処理：コンタクト | 金, 錫 |
| 定格電流 | 5A |
| 方向 | 垂直 |
| 長さ | 10.08mm |
| 幅 | 4.6mm |
| 深さ | 10.14mm |
| 寸法 | 10.08 x 4.6 x 10.14mm |
| 動作温度 Max | +150°C |
| 動作温度 Min | -65°C |
| ハウジング材質 | PBT |
| コンタクト材質 | ベリリウム銅 |
