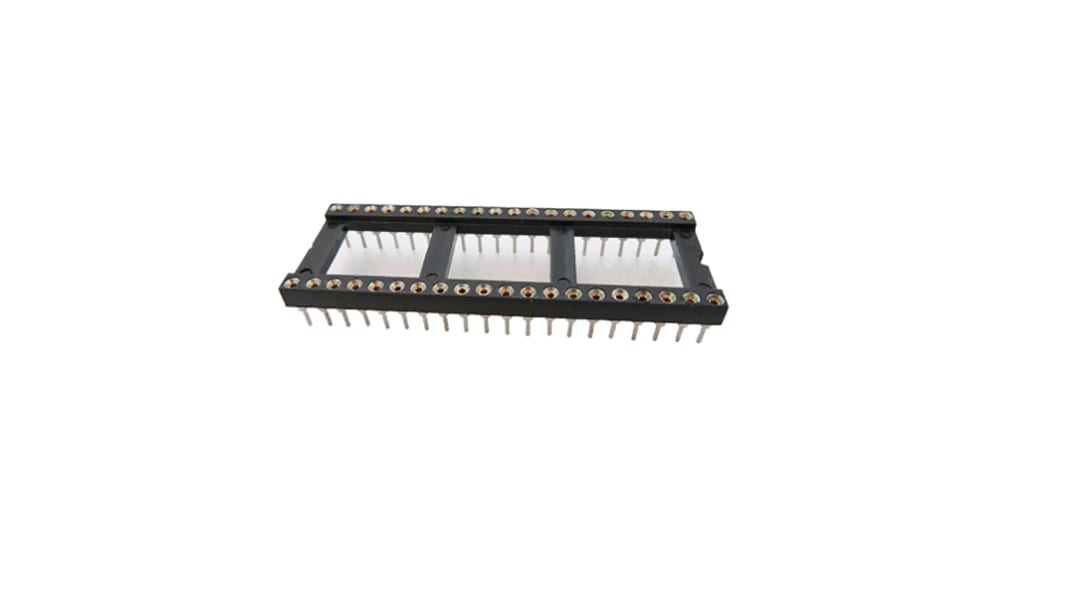

RS PRO DILソケット 2.54mm ピッチ 40 ピン
- RS品番:
- 183-1571
- メーカー/ブランド名:
- RS PRO
384 海外在庫あり - 通常4営業日でお届け
追加されました
単価： 購入単位は12個
￥190.833
(税抜)
￥209.916
(税込)
| 個 | 単価 | 1チューブあたりの価格* |
| 12 - 108 | ￥190.833 | ￥2,289.996 |
| 120 - 588 | ￥187.667 | ￥2,252.004 |
| 600 + | ￥154.583 | ￥1,854.996 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 183-1571
- メーカー/ブランド名:
- RS PRO
データシート
その他
- COO（原産国）:
- CN
詳細情報
RS Pro ねじ機械用 IC
RS Pro ねじマシン IC ピンソケットは、ピッチが 2.54 mm 、長さが 50.8 mm 、奥行きが 3 mm です。定格電流は 3 A で、定格電圧は 60 V ac/dc です。このソケットは、底が閉じた設計のソリッド精密ターンドスリーブを備えており、はんだ付け時のフラックスの侵入とはんだ上がりを防止します。打ち抜き銅インサートにより、優れた接続性を実現し、繰り返し挿抜が可能です。絶縁体は高温熱可塑樹脂の成形品です。内側のコンタクトはニッケルめっき上に金フラッシュ、外側のスリーブはニッケルめっき上にスズめっきが施されています。
特長と利点
•はんだ上がり防止設計
•クリップ材料ベリリウム銅
•高圧接点
•機械挿入可能
•コンタクト数 40
•金めっきの動作温度範囲は -55 ℃ ～ 105 ℃です
•スズめっき範囲の動作温度は -40 ° C ～ 105 ° C です
•ピン材質：黄銅
•精密打ち抜き内部スプリングコンタクト
• スルーホール取り付けタイプ
•クリップ材料ベリリウム銅
•高圧接点
•機械挿入可能
•コンタクト数 40
•金めっきの動作温度範囲は -55 ℃ ～ 105 ℃です
•スズめっき範囲の動作温度は -40 ° C ～ 105 ° C です
•ピン材質：黄銅
•精密打ち抜き内部スプリングコンタクト
• スルーホール取り付けタイプ
認定
• UL94V-0 認定
仕様
特性 | |
|---|---|
| 極数 | 40 |
| 実装タイプ | スルーホール実装 |
| 適用ピン・コンタクト | ターン |
| ピッチ | 2.54mm |
| 列幅 | 15.24mm |
| 結線方法 | はんだ |
| 定格電流 | 3A |
| 長さ | 50.8mm |
| 幅 | 17.78mm |
| 深さ | 3mm |
| 寸法 | 50.8 x 17.78 x 3mm |
| 動作温度 Min | -40 (Tin Plated) °C, -55 (Gold Plated) °C |
| ハウジング材質 | サーモプラスチック |
| 動作温度 Max | +105 (Gold Plated, Tin Plated)°C |
| 定格電圧 | 60 V ac/dc |
