- RS品番:
- 183-1576
- メーカー/ブランド名:
- RS PRO
- RS品番:
- 183-1576
- メーカー/ブランド名:
- RS PRO
データシート
その他
- COO(原産国):
- CN
詳細情報

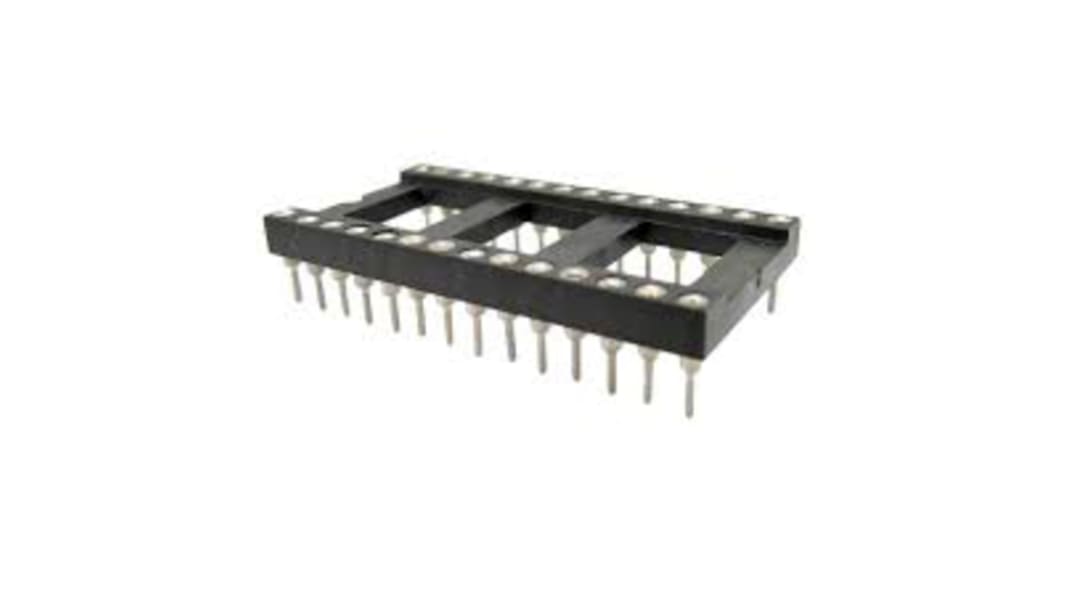

RS Pro 垂直 40 極機械ピンソケットです
RS Pro では、この 40 極スルーホールターンドピン DIP ソケット( DIL ソケットとも呼ばれる)をはじめとする、非常に品質と信頼性の高い DIP パッケージソケットの全シリーズを提供する機械ピンソケットを発売しました。RS Pro のこのソケットは、精密ターンドスリーブを備え、クローズドボトム設計により、はんだ付け時のフラックスの侵入やはんだ上がりを防止します。打ち抜きスプリング銅インサートにより、優れた接続性を実現し、繰り返し挿抜が可能です。金めっき内部コンタクトとスズめっき外部スリーブを備えたこのソケットは、最高 260 ° C の高温はんだ付けプロセス用の高温絶縁体です絶縁体は UL94V-0 高温熱可塑樹脂成形
特長と利点:
これらの IC ソケットは、高圧コンタクトで設計されています
40 極スルーピンソケットは、優れた接続性を提供し、繰り返し使用できる Durable を実現するために、精密な打ち抜きの内部スプリングコンタクトを備えています
これらの IC ソケットは、はんだ上がり防止設計になっているので、フラックスの侵入を防ぎ、繊細な部品を下から保護しながら、簡単に作業を行うことができます
これらのコネクタを製造ラインでの作業に適した機械的に挿入可能
2 列構成部品では、使用可能なリード数の制限を排除することにより、 IC ソケットの制限を排除します
耐熱性熱可塑樹脂から成形され、この部品の保護層がさらに強化されています
40 極スルーピンソケットは、優れた接続性を提供し、繰り返し使用できる Durable を実現するために、精密な打ち抜きの内部スプリングコンタクトを備えています
これらの IC ソケットは、はんだ上がり防止設計になっているので、フラックスの侵入を防ぎ、繊細な部品を下から保護しながら、簡単に作業を行うことができます
これらのコネクタを製造ラインでの作業に適した機械的に挿入可能
2 列構成部品では、使用可能なリード数の制限を排除することにより、 IC ソケットの制限を排除します
耐熱性熱可塑樹脂から成形され、この部品の保護層がさらに強化されています
DIL ソケットとは何ですか?
DIL ソケット( DIP ソケットとも呼ばれています)は、基板にスルーホールで取り付けるか、ソケットに直接挿入できる 2 列のピンが付いた電子コンポーネントであるデュアルインラインパッケージを意味します。
RS Pro を選ぶ理由
RS PROは当社独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ている RS Pro 製品は、すべて厳しい業界標準に対して厳しくテストされています。これらの製品の品質に自信がある場合は、 RS Pro 承認ラベルのみが付与されます。これにより、自信を持って作業できるようになります。
仕様
特性 | |
---|---|
極数 | 40 |
実装タイプ | スルーホール実装 |
適用ピン・コンタクト | ターン |
ピッチ | 2.54mm |
結線方法 | はんだ |
定格電流 | 3A |
方向 | 垂直 |
