- RS品番:
- 188-9624
- メーカー型番:
- FN9260-4-06
- メーカー/ブランド名:
- Schaffner
79 国内在庫あり - 通常1営業日でお届け
328 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は 個
¥2,743.00
(税抜)
¥3,017.30
(税込)
個 | 単価 |
1 - 2 | ¥2,743.00 |
3 - 24 | ¥2,663.00 |
25 - 29 | ¥2,420.00 |
30 - 49 | ¥2,086.00 |
50 + | ¥2,016.00 |
- RS品番:
- 188-9624
- メーカー型番:
- FN9260-4-06
- メーカー/ブランド名:
- Schaffner
その他
詳細情報
ダブルヒューズ使用FN9260
FN9260電力入力モジュールは、IEC差込プラグ、優れたフィルタ減衰性能の電源フィルタ、及びヒューズを小型フォームファクタで統合した製品です。 必要なソリューションを実現できるように、さまざまな定格電流、出力接続、取り付け方法、及び医療用途向けのフィルタを取り揃えています。
携帯型電気 / 電子機器、医療機器、家庭用機器、単相電源、スイッチモード電源、計測器などの幅広い用途に使用することができます。
携帯型電気 / 電子機器、医療機器、家庭用機器、単相電源、スイッチモード電源、計測器などの幅広い用途に使用することができます。
最大10 Aまでのバージョンを用意、1個又は2個のヒューズ用のヒューズホルダ付き
オプションの安全タイプ(Aタイプ)
IEC/EN60601-1に適合
スナップインタイプ(Sタイプ)
オプションの安全タイプ(Aタイプ)
IEC/EN60601-1に適合
スナップインタイプ(Sタイプ)
警告
ニュートラルラインにはヒューズを付けられません。アースの基準になります。
認可
UL認定部品、CSA認定、VDE
シャフナー デュアルヒューズインレットフィルタ

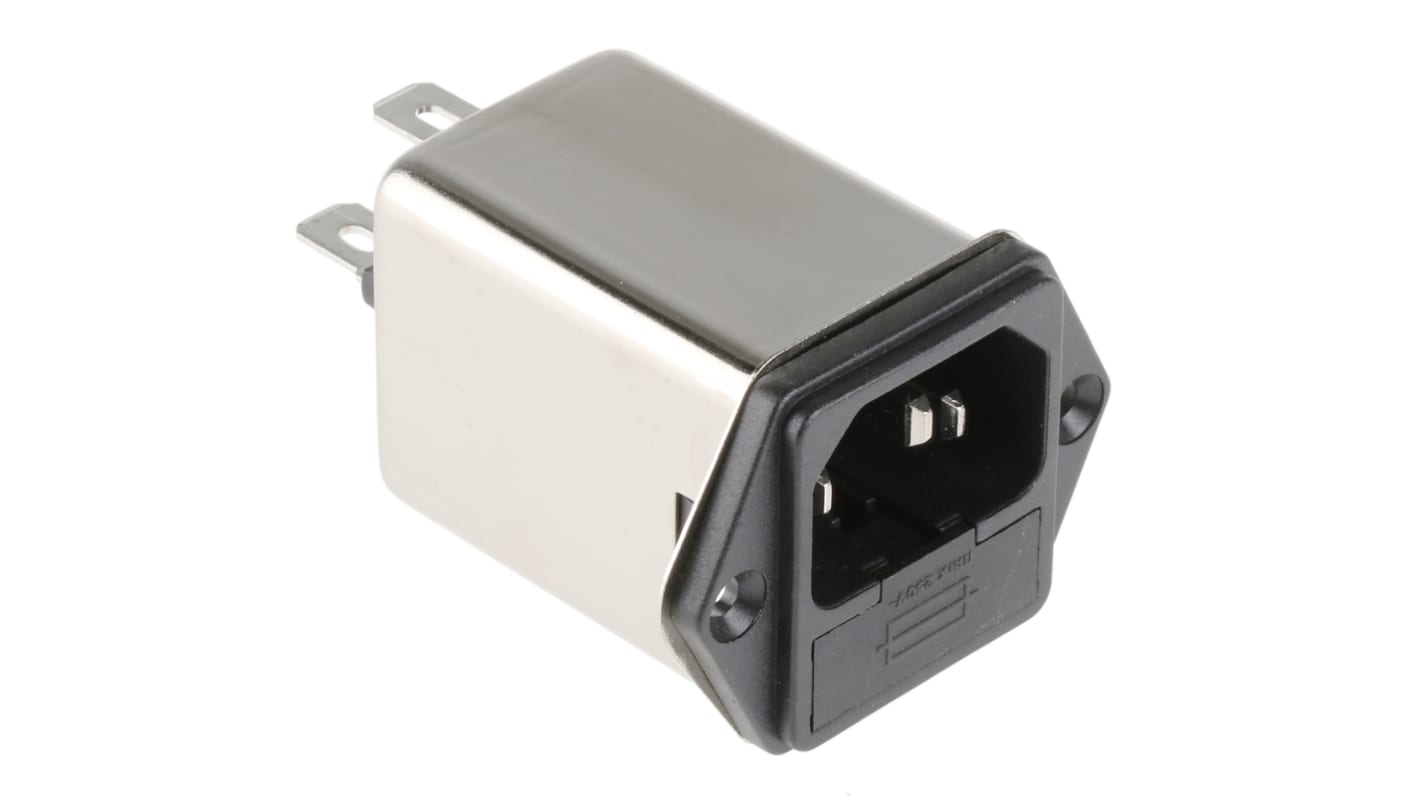

シャフナー IEC インレットフィルタは、オスタイプで、ヒューズ2個用ホルダー付きパネル取付けパワーエントリーモジュールです。定格電圧250 VAC、定格電流4 Aです。このパワーエントリーモジュールは、IECインレット、電源フィルタ、ヒューズホルダーを小型のシャーシ内に組み込んだ製品です。この製品には、様々なアンペア数で定格電流や出力コネクタ、取付方法などに幅広い選択肢を用意しています。このフィルタの動作周波数は、 0 Hz → 400 Hz です。
シャフナー FNシリーズヒューズ付/ヒューズ・スイッチ付製品です。
主電源フィルタを内蔵したIECインレットプラグは、コンデンサだけでは不十分な場合、主電源からの干渉を除去するように設計されています。250(1/4 インチ)レセプタクルで接続します。20 x 5 mm 径ヒューズに対応します。ヒューズは別売りです。
警告
中性線はアースされているのでヒューズを付けないでください。
シャフナー FNシリーズヒューズ付/ヒューズ・スイッチ付製品です。
主電源フィルタを内蔵したIECインレットプラグは、コンデンサだけでは不十分な場合、主電源からの干渉を除去するように設計されています。250(1/4 インチ)レセプタクルで接続します。20 x 5 mm 径ヒューズに対応します。ヒューズは別売りです。
警告
中性線はアースされているのでヒューズを付けないでください。
特長
便利で高集積なモジュール
簡単に接続できるヒューズホルダー
ファストン端子
373 μAの最大漏洩電流
スナップインバージョン(Sタイプ)
使用温度範囲: -25 °C → 85 °C
簡単に接続できるヒューズホルダー
ファストン端子
373 μAの最大漏洩電流
スナップインバージョン(Sタイプ)
使用温度範囲: -25 °C → 85 °C
用途
電気・電子機器
医療用機器
家庭用機器
単相電源/スイッチング電源
テスト・測定機器
医療用機器
家庭用機器
単相電源/スイッチング電源
テスト・測定機器
認証
UL認証
CSA認証
VDE認定
IP40 保護等級
CSA認証
VDE認定
IP40 保護等級
認可
UL認証/CSA認証/VDE認定
SchaffnerタイプFNヒューズ使用 - ヒューズ/スイッチ付き
メインフィルタ内蔵のIEC差込プラグです。コンデンサだけでは不十分な場合にメインに生じる混信をフィルタする設計です。250 (1/4インチ)レセプタクルで接続します。(絶縁ブーツについては、 RS 代表品番を参照) 526-0724 )を参照してください。直径 20 x 5 mm のヒューズに対応ヒューズは付属していません。
仕様
特性 | |
---|---|
オス/メス | オス |
ヒューズ数 | 2 |
ヒューズサイズ | 5 x 20mm |
スイッチタイプ | なし |
結線方法 | ファストン |
定格電流 | 4A |
定格電圧 | 250 V ac |
実装タイプ | パネルマウント |
動作周波数 | 0 → 400Hz |
IECコネクタタイプ | C14 |
幅 | 35mm |
深さ | 60.3mm |
高さ | 46mm |
