- RS品番:
- 315-3618
- メーカー型番:
- 740
- メーカー/ブランド名:
- MENNEKES
- RS品番:
- 315-3618
- メーカー型番:
- 740
- メーカー/ブランド名:
- MENNEKES
その他
- COO(原産国):
- DE
詳細情報
6P+Eコネクタ
過酷な動作環境で使用できる、ニッケルめっき黄銅コンタクトを備えた防滴IP44コネクタ。エンクロージャは-25 → +55 °Cの温度で耐衝撃性を発揮します。また、優れたトラッキング性能と耐熱特性を有するガラス繊維強化ナイロンコンタクトキャリアを備えています。このコネクタは、補助コンタクトを必要とするスターデルタモータとDOLモータの接続に適しています。また、リモコン装置とともに電気式インターロックにも使用できます。さらに、単相電気回路に、1つのコネクタで複数の照明器具を接続するためにも使用できます。
備考
この16 Aプラグは最大16 mm径のケーブルに、そして32 Aプラグは最大22 mm径のケーブルに対応します。

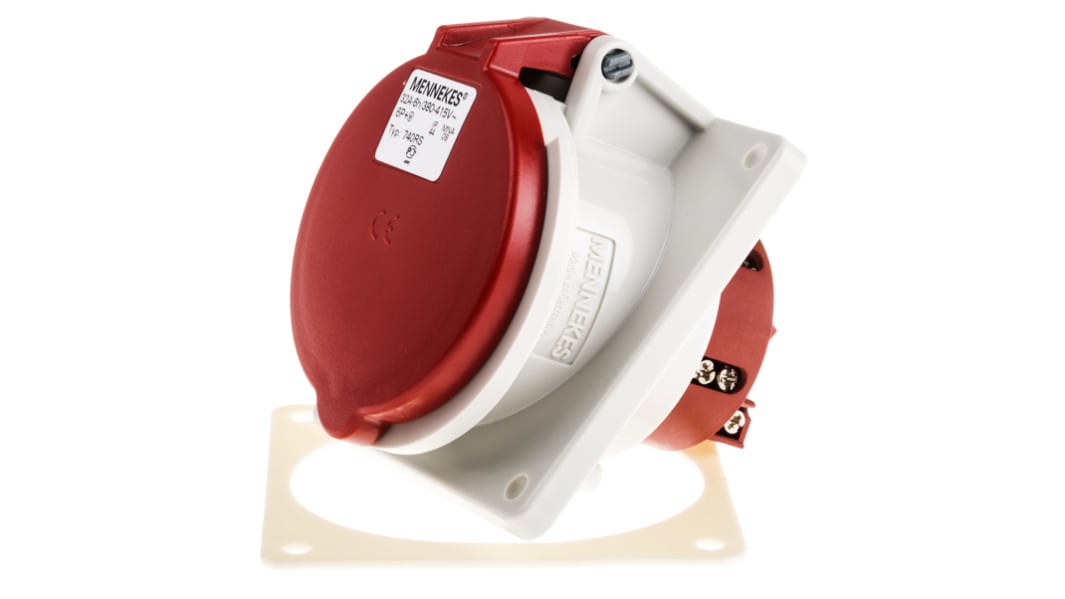

Mennekes機器差込口
この機器差込口は、英国及び欧州規格の最新の要件に適合します。絶縁物の外部ケーシングと内装はともにAmaplast (ナイロン6)製で、周囲温度 -25 → +55 °C の範囲で優れたメカニカル性能を発揮します。この材質は電気絶縁特性が良好で、ほとんどの工業環境条件に適合します。コンタクトチューブとピンは黄銅製です。誤接続を防止するため、アースのコンタクトは電圧ごとに、ソケットコンセントのセーフティキー極とは異なる位置にあります。すべてのタイプは電圧で色分けされ、50 / 60 Hzでの動作に適合しています。
仕様
特性 | |
---|---|
定格電流 | 32A |
プラグ/ソケット | ソケット |
ポール形式 | 7P |
定格電圧 | 400 V |
実装タイプ | パネルマウント |
オス/メス | メス |
接続方向 | 20 ° |
結線方法 | ねじ端子 |
IP保護等級 | IP44 |
ケーブルCSA | 2.5 → 10mm² |
色 | 赤 |
動作温度 Max | +55°C |
動作温度 Min | -25°C |
低電圧 | なし |
