詳細情報

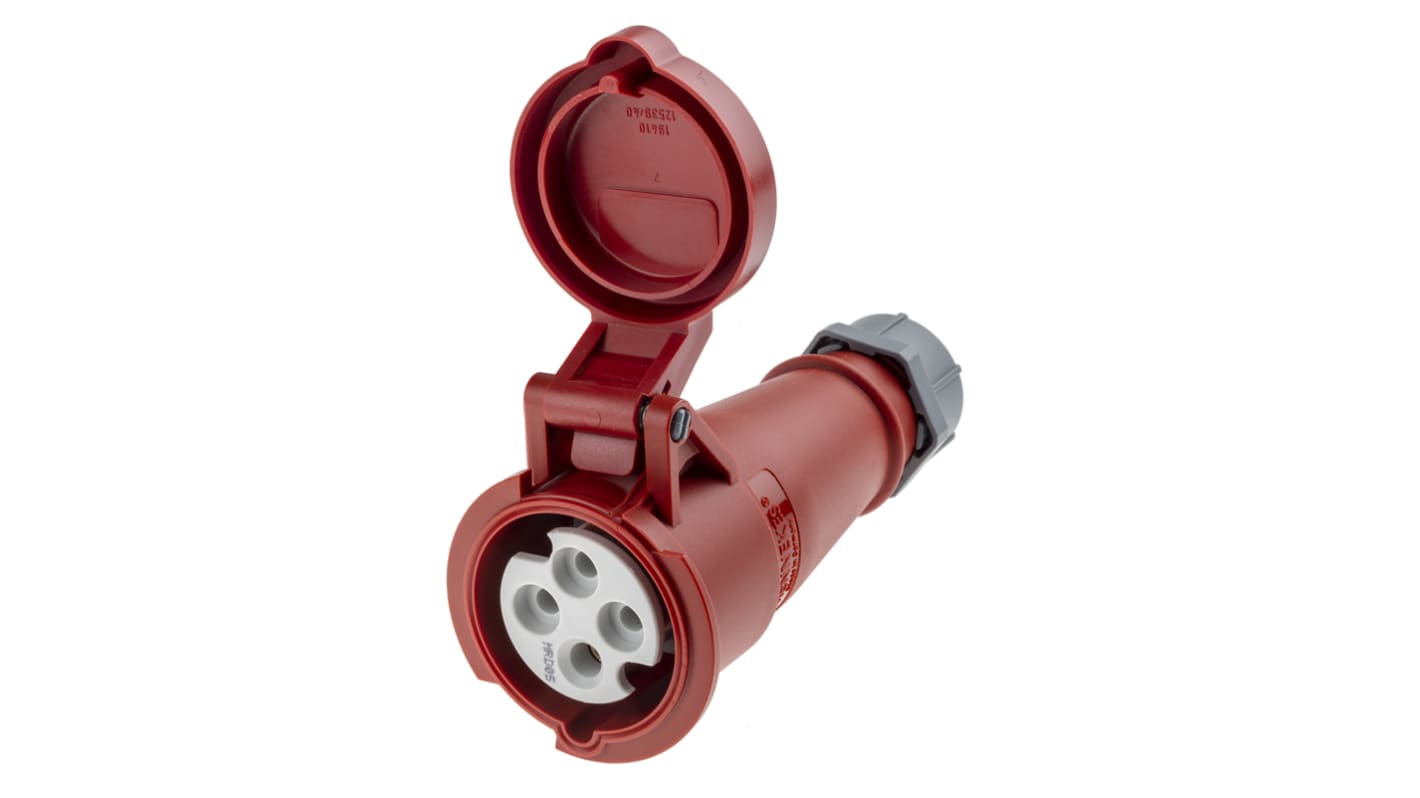

Mennekes AM-TOP 16A / 32A IP44ケーブル取付用コネクタ
Mennekes AM-TOPシリーズのIP44 CEE産業用ケーブル取付コネクタは、堅牢で信頼性が高く、接続が簡単です。これらの防水電源コネクタは、Amaplastプラスチックを使用しています。開閉が簡単なヒンジ式のふたにより、使っていない時は内側のコンタクト開口部を保護できます。頑丈な背面ケーブルグランドと一体型ストレインリリーフにより、保護性能を強化し、ねじれを防止します。AM-TOPシリーズのBS4343産業用コネクタは、人間工学に基づいて設計されています。厳しい環境で優れた性能を発揮します。
Amaplastとは?
Amaplastは、優れた特性を持つ丈夫で高品質の熱可塑性プラスチックです。耐久性に優れています。次のような特長があります。
耐研磨性
自消性
耐熱性
耐低温性
耐摩耗性
高い絶縁性
自消性
耐熱性
耐低温性
耐摩耗性
高い絶縁性
環境保護 - IP等級
Mennekes AM-TOP産業用IP44コネクタは、BS EN 60529に準拠して設計されています。IP等級は2桁の数字で構成されています。一つ目の数字は固形物に対する保護等級、二つ目の数字は液体に対する保護等級を表します。数字が大きくなるほど、コネクタの保護性能も高くなります。詳細については、技術データシートを参照してください。
識別カラー
CEEコネクタは、BS EN60309-2 / BS4343 / IEC309に準拠する識別カラーが使われています。コネクタの定格電圧を各色で表しています。
紫: 20 → 25 V
白: 40 → 50 V
黄: 100 → 130 V
青: 200 → 250 V
赤:380 → 480 V
黒: 500 → 1000 V
白: 40 → 50 V
黄: 100 → 130 V
青: 200 → 250 V
赤:380 → 480 V
黒: 500 → 1000 V
特長
一体成型ボディ
接続が簡単なねじ端子
保護性能を強化するケーブルグランド/シーリング
ねじれを防止する一体型ストレインリリーフ
保護性能を強化する開閉が簡単なヒンジ式のふた
接続が簡単なねじ端子
保護性能を強化するケーブルグランド/シーリング
ねじれを防止する一体型ストレインリリーフ
保護性能を強化する開閉が簡単なヒンジ式のふた
用途
農業:温室で使用されたり保管される小型設備。
建設現場:水しぶきに曝される可能性がある、屋根付き現場や建物
スポーツ・エンターテイメント:天候から保護されていても水しぶきに曝される場合があるエリア
食品産業:若干しぶきがかかる屋内設備
軽工業:極端な温度や湿度にさらされない地域
造船所 / 港:保護された修理工場やドックのプラントルーム
建設現場:水しぶきに曝される可能性がある、屋根付き現場や建物
スポーツ・エンターテイメント:天候から保護されていても水しぶきに曝される場合があるエリア
食品産業:若干しぶきがかかる屋内設備
軽工業:極端な温度や湿度にさらされない地域
造船所 / 港:保護された修理工場やドックのプラントルーム
よくある質問
Q: AM-TOP IP44産業用電源コネクタは簡単に接続できますか?
A: AM-TOP電源コネクタは、配線用のねじ接続ポイントを備えた一体型コネクタとして設計されています。
Q : かん合するプラグやアクセサリはありますか ?
コネクタ(ソケット) 464-6278: プラグ 464-6199とかん合
コネクタ(ソケット) 464-6329: プラグ 464-6234とかん合
A: AM-TOP電源コネクタは、配線用のねじ接続ポイントを備えた一体型コネクタとして設計されています。
Q : かん合するプラグやアクセサリはありますか ?
コネクタ(ソケット) 464-6278: プラグ 464-6199とかん合
コネクタ(ソケット) 464-6329: プラグ 464-6234とかん合
Mennekes AM-TOP IP44 / IP67
英国及び欧州の規格の最新の要件に準拠したプラグ、ソケット、機器差込口、インターロックソケットです。 絶縁物の外部ケーシングと内装はともにAmaplast (ナイロン6)製であり、-25 °C~+55 °Cの範囲で優れたメカニカル性能を発揮します。 この材質は電気絶縁特性が良好で、ほとんどの工業環境条件に適合します。コンタクトチューブとピンは黄銅製です。 誤接続を防止するため、アースのコンタクトは電圧ごとに、ソケットコンセントのセーフティキー極とは異なる位置にあります。 すべてのタイプは電圧で色分けされ、50 / 60 Hzでの動作に適合しています。VDE対応でテストされたタイプの製品です。
仕様
特性 | |
---|---|
定格電流 | 16A |
プラグ/ソケット | ソケット |
ポール形式 | 4P |
定格電圧 | 400 V |
実装タイプ | ケーブルマウント |
オス/メス | メス |
接続方向 | ストレート |
結線方法 | ねじ端子 |
IP保護等級 | IP44 |
シリーズ | AM-TOP |
色 | 赤 |
ケーブルCSA | 1 → 2.5mm² |
動作温度 Max | +55°C |
動作温度 Min | -25°C |
低電圧 | なし |
