- RS品番:
- 818-3257
- メーカー型番:
- 180580-0005
- メーカー/ブランド名:
- Molex
57 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は 個
¥444.00
(税抜)
¥488.40
(税込)
個 | 単価 |
1 - 24 | ¥444.00 |
25 - 249 | ¥384.00 |
250 - 499 | ¥323.00 |
500 - 999 | ¥262.00 |
1000 + | ¥201.00 |
- RS品番:
- 818-3257
- メーカー型番:
- 180580-0005
- メーカー/ブランド名:
- Molex
その他
- COO(原産国):
- CN
詳細情報

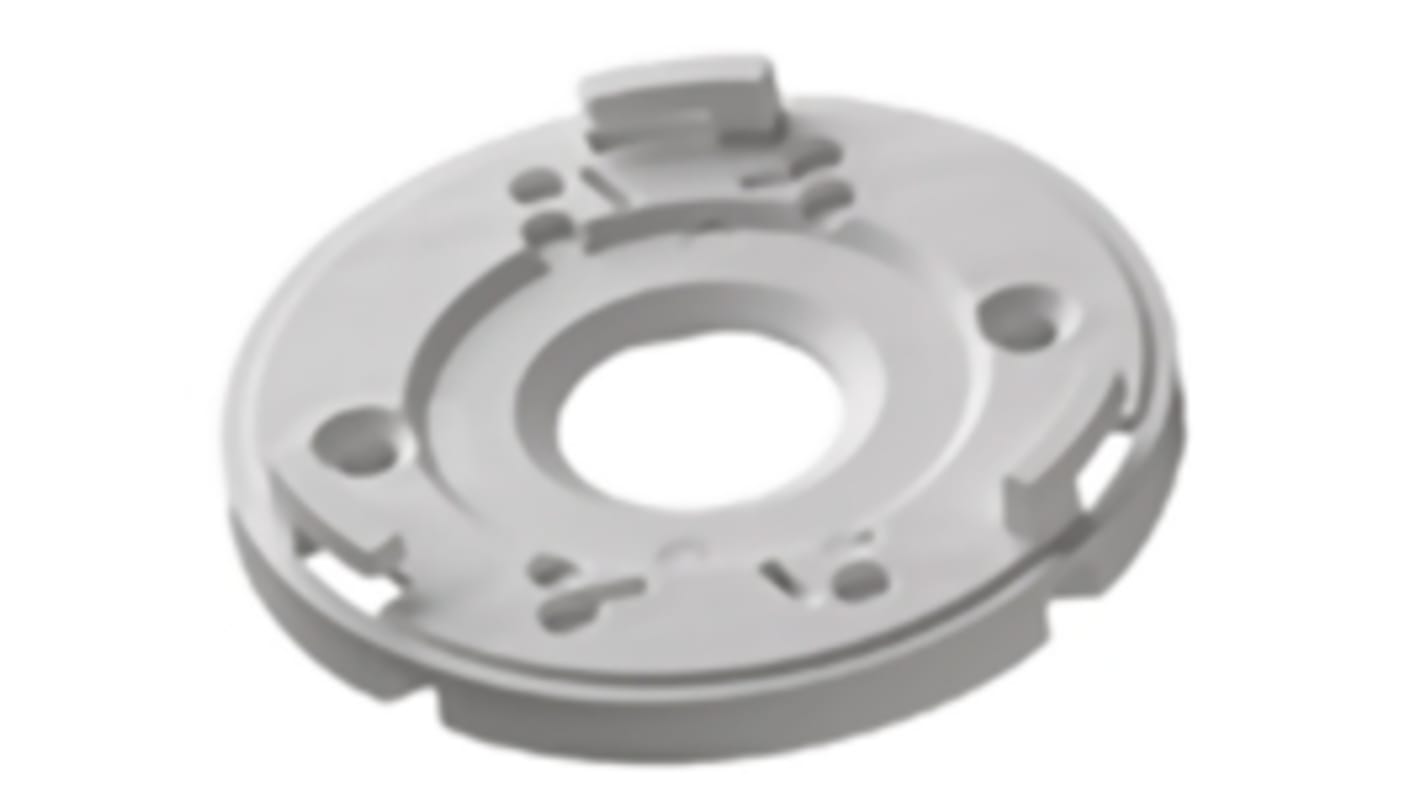

Molex Nichia LED アレイホルダ
Molex の LED アレイホルダは、 OEM 照明器具メーカーに最適で、 Nichia CoB-L LED の取り付けプロセスを簡素化し、手はんだ付けや SMT はんだ付け、高価な SMT 機器を使用する必要がない圧縮コンタクトを使用することで設置時間を短縮します。Molex の LED アレイホルダは、他に類のないインターコネクト技術を採用しており、 Nichia CoB-L LED アレイを電源ケーブル用のワイヤトラップ端子を使用して OEM 設計にはんだ付け不要のソリューションとして提供し、シリアルシーケンス又はパラレルシーケンスを可能にします。ホルダにより Nichia CoB-L が許可され LED アレイは短時間で固定具に取り付け可能で、現場での交換が可能になり、現在の用途へのアップグレードが容易になります。Molex LED アレイホルダは建築照明、エリア照明、ダウン照明に最適です。
低プロファイル 4.1 mm 設計
圧縮コンタクトでアレイに給電
光出力またはビーム角度に干渉することなく電気的および熱的接続に十分な光クリアランス領域 (OCA)
電源を接続するワイヤトラップ端子です。ワイヤサイズ 18 AWG 又は 20 AWG 推奨のワイヤに適しています。より線を使用する場合は、予備スズめっきが推奨されます
再加工又は交換できるリリース可能ワイヤトラップ
アレイは、一体型の Pre-Hold タブでホルダに固定
LED アレイ及びホルダのヒートシンク用ねじ取り付けアタッチメントは、 M3 又は 4-40 UNC ねじに対応しています
LED とヒートシンクの間に電圧を絶縁します
高温でも安定した接続
ダウンライトやエリア照明に最適です
フィールドサービス可能
圧縮コンタクトでアレイに給電
光出力またはビーム角度に干渉することなく電気的および熱的接続に十分な光クリアランス領域 (OCA)
電源を接続するワイヤトラップ端子です。ワイヤサイズ 18 AWG 又は 20 AWG 推奨のワイヤに適しています。より線を使用する場合は、予備スズめっきが推奨されます
再加工又は交換できるリリース可能ワイヤトラップ
アレイは、一体型の Pre-Hold タブでホルダに固定
LED アレイ及びホルダのヒートシンク用ねじ取り付けアタッチメントは、 M3 又は 4-40 UNC ねじに対応しています
LED とヒートシンクの間に電圧を絶縁します
高温でも安定した接続
ダウンライトやエリア照明に最適です
フィールドサービス可能
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
併用可能製品 | LEDiL Angela / Angelina反射板、Lumileds LUXEON 1202、Lumileds LUXEON 1203 |
寸法 | 50 (Dia.) x 8.7mm |
幅 | 8.7mm |
