- RS品番:
- 135-7871
- メーカー型番:
- CPC9909N
- メーカー/ブランド名:
- IXYS
- RS品番:
- 135-7871
- メーカー型番:
- CPC9909N
- メーカー/ブランド名:
- IXYS
データシート
その他
- COO(原産国):
- TW
詳細情報

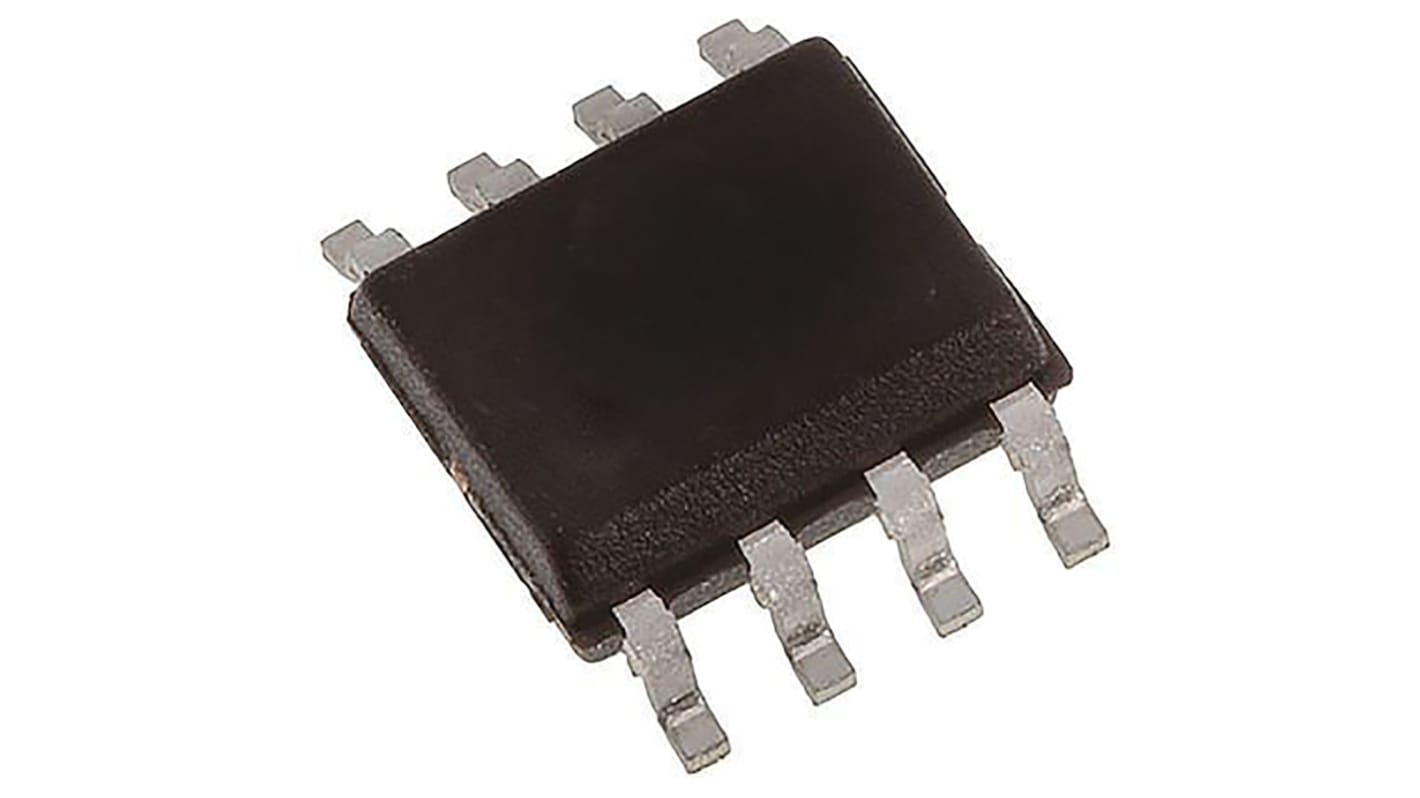

CPC9909 LEDドライバIC
IXYSのCPC9909シリーズは、高効率のオフライン高輝度LEDドライバICで構成されています。動作電圧範囲の広いレギュレータを内蔵するCPC9909デバイスは、さまざまな高輝度LED用途に適しています。CPC9909 LEDドライバICで複数のLEDを直列又は並列に駆動することができます。
CPC9909 LEDドライバは、定ピーク電流制御方式のパルス周波数変調(PFM)により安定性も実現しています。また、CPC9909ではLED調光も可能です。
適合する用途には、RGBディスプレイバックライト、標識、装飾照明、LEDドライバ用途(DC / DC又はAC / DC)などがあります。
特長と利点
入力電圧範囲: 8 V → 550 V
>効率: 90 %
>50 %のデューティサイクルで安定した動作
安定化LED電流
輝度調整(リニア又はPWM入力)
SOIC8パッケージ
CPC9909 LEDドライバは、定ピーク電流制御方式のパルス周波数変調(PFM)により安定性も実現しています。また、CPC9909ではLED調光も可能です。
適合する用途には、RGBディスプレイバックライト、標識、装飾照明、LEDドライバ用途(DC / DC又はAC / DC)などがあります。
特長と利点
入力電圧範囲: 8 V → 550 V
>効率: 90 %
>50 %のデューティサイクルで安定した動作
安定化LED電流
輝度調整(リニア又はPWM入力)
SOIC8パッケージ
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
LEDドライバ、IXYS
仕様
特性 | |
---|---|
出力電流 | 2mA |
入力電圧 | 550 V dc |
AC/DC入力電圧 | dc |
減光操作 | PWM |
用途 | DC / DC又はAC / DC LEDドライバ用途, フラットパネルディスプレイRGBバックライト, 標識及び装飾用のLED照明 |
パッケージタイプ | SOIC |
ピン数 | 8 |
出力電圧 Max | 8.4V dc |
出力電圧 Min | 7V dc |
定格電流 | 600µA |
電力消失 | 0.975W |
シリーズ | CPC9909 |
