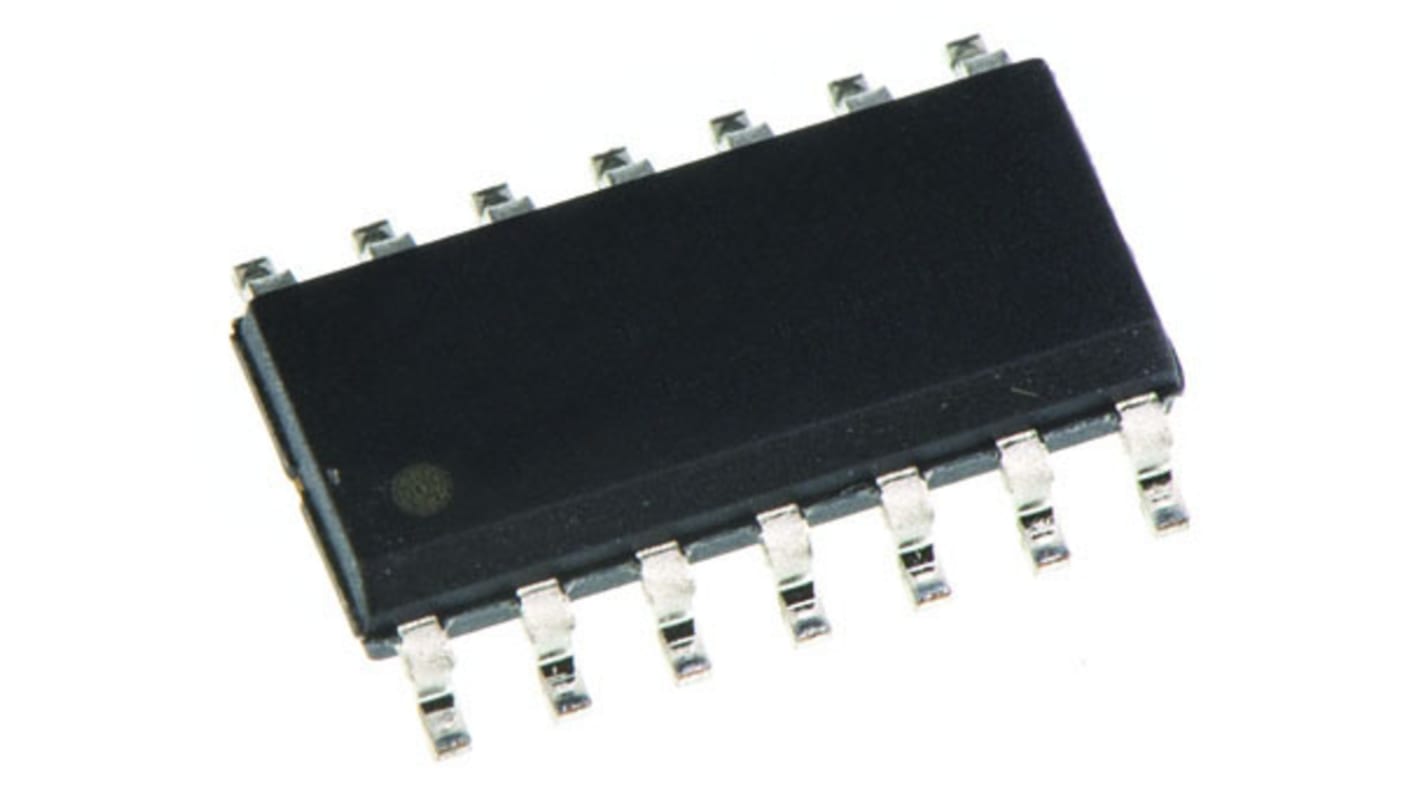

DiodesZetex ロジックゲート, OR, 表面実装, 2-入力, 74
- RS品番:
- 122-2834
- メーカー型番:
- 74HC32S14-13
- メーカー/ブランド名:
- DiodesZetex
2500 海外在庫あり - 通常4営業日でお届け
追加されました
単価： 購入単位は2500 個
￥12.527
(税抜)
￥13.78
(税込)
| 個 | 単価 | 購入単位毎合計* |
| 2500 - 10000 | ￥12.527 | ￥31,317.50 |
| 12500 - 22500 | ￥12.153 | ￥30,382.50 |
| 25000 - 60000 | ￥11.505 | ￥28,762.50 |
| 62500 - 122500 | ￥11.181 | ￥27,952.50 |
| 125000 + | ￥10.857 | ￥27,142.50 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 122-2834
- メーカー型番:
- 74HC32S14-13
- メーカー/ブランド名:
- DiodesZetex
その他
- COO（原産国）:
- CN
詳細情報
74HCファミリ、DiodesZetex
DiodesZetex製の74HCファミリは、CMOS回路を使用した高速ロジックデバイスで構成されています。 このファミリは電力消費量の低い汎用ロジックICです。 標準ロジックゲート、ヘキサインバータ、バッファ、デコーダ / デマルチプレクサ、シュミットトリガインバータ、カウンタ / シフトレジスタなど、多様なタイプを用意しています。
供給電圧範囲: 2 → 6 V
シンク又はソース(4 mA @ VCC): 4.5 V
CMOSによる低消費電力
ESD保護はJESD 22 - 200 Vマシンモデル(A115-A)を上回る- 2000 V人体モデル(A114-A) - 1000 V充電デバイスモデル(C101C)を上回る
シンク又はソース(4 mA @ VCC): 4.5 V
CMOSによる低消費電力
ESD保護はJESD 22 - 200 Vマシンモデル(A115-A)を上回る- 2000 V人体モデル(A114-A) - 1000 V充電デバイスモデル(C101C)を上回る
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
74HCファミリ
仕様
特性 | |
|---|---|
| ロジックタイプ | OR |
| 実装タイプ | 表面実装 |
| エレメント数 | 4 |
| ゲートあたりの入力数 | 2 |
| パッケージタイプ | SOIC |
| ピン数 | 14 |
| 論理回路 | HC |
| 入力タイプ | シュミットトリガ |
| 動作供給電圧 Max | 6 V |
| 高レベル出力電流 Max | -4mA |
| 最大伝播遅延時間 @ 最大 CL | 135 ns @ 50 pF |
| 動作供給電圧 Min | 2 V |
| 低レベル出力電流 Max | 5.2mA |
| 長さ | 8.74mm |
| 伝播遅延テスト条件 | 50pF |
| 出力タイプ | プッシュプル |
| 動作温度 Max | +125 °C |
| 寸法 | 8.74 x 3.99 x 1.48mm |
| 動作温度 Min | -40 °C |
| 幅 | 3.99mm |
| 高さ | 1.48mm |
