- RS品番:
- 123-4602
- メーカー型番:
- YSDKS7G2S30J
- メーカー/ブランド名:
- Renesas Electronics
取扱終了
- RS品番:
- 123-4602
- メーカー型番:
- YSDKS7G2S30J
- メーカー/ブランド名:
- Renesas Electronics
その他
- COO(原産国):
- US
詳細情報
Synergy S7シリーズ用開発キット

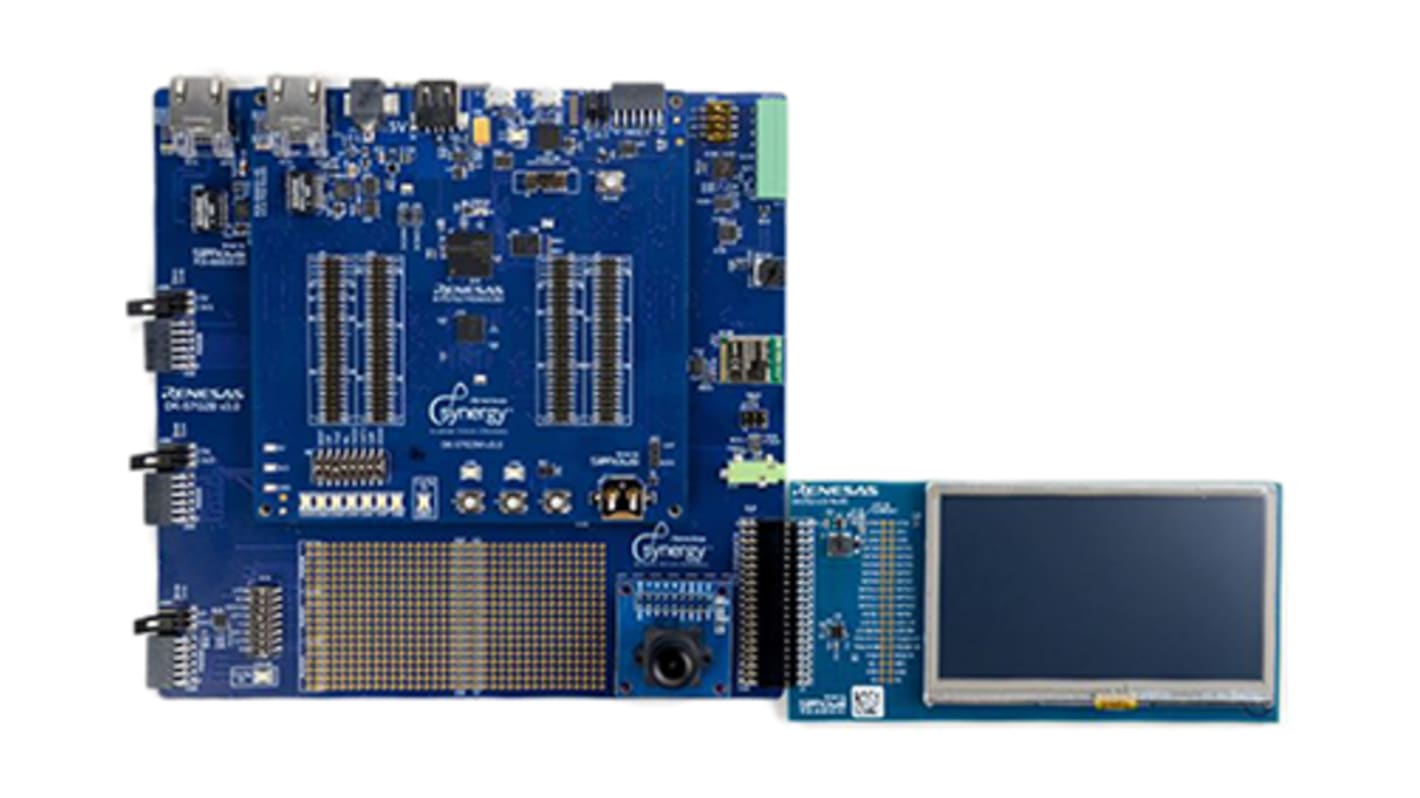

Synergy ™ DK-S7G2 キットは、S7G2マイクロコントローラを使用したアプリケーションの開発を支援します。このキットには、脱着式カメラモジュール付きMCUメインボード、信号ブレークアウトボード、タッチスクリーンディスプレイパネルの3枚のボードが含まれます。 S7 シリーズ MCUは、監視カメラ、PLC、HMI、通信デバイスなどで使用することを目的に設計されています。
240 MHz R7FS7G27H2A01 Cortex-M4コア32ビットMCU、4 MBフラッシュメモリ、640 KB SRAM
SSynergy S7G2 MCUピン、機能、SSPへのフルアクセス オンボード
16 MB QSPIフラッシュメモリ、16 MB SDRAM、2 GB eMMC
4.3 インチWQVGA TFT LCDタッチパネルディスプレイ
オーディオアンプ、3.5 mmオーディオジャック
タイプ2A Pmodコネクタ x 4
VGAカメラパラレルデータ、I²C制御インターフェース
RJ45 10/100イーサネットコネクタ x 2(IEEE 1588 PTP対応)
High-Speed USBホストインターフェイス
Full-Speed USBデバイスインターフェース
MicroUSBデバッグコネクタ
RS-232/RS-485インターフェイス
1 Mbps CANバスインターフェース
Bluetooth 4.0ワイヤレス接続
SD カードスロット
SEGGER J-Linkオンボード(OB)によるデバッグとプログラミング
電源: +5 V dc (2.1 mmセンター+バレルコネクタ)
寸法: メインボード: 130 x 130 mm、ブレークアウトボード: 190 x 185 mm、LCDボード: 74 x 150 mm
デモ用ソフトウェア: ThreadX ® RTOSを使用したサーモスタットなどのアプリケーション
SSynergy S7G2 MCUピン、機能、SSPへのフルアクセス オンボード
16 MB QSPIフラッシュメモリ、16 MB SDRAM、2 GB eMMC
4.3 インチWQVGA TFT LCDタッチパネルディスプレイ
オーディオアンプ、3.5 mmオーディオジャック
タイプ2A Pmodコネクタ x 4
VGAカメラパラレルデータ、I²C制御インターフェース
RJ45 10/100イーサネットコネクタ x 2(IEEE 1588 PTP対応)
High-Speed USBホストインターフェイス
Full-Speed USBデバイスインターフェース
MicroUSBデバッグコネクタ
RS-232/RS-485インターフェイス
1 Mbps CANバスインターフェース
Bluetooth 4.0ワイヤレス接続
SD カードスロット
SEGGER J-Linkオンボード(OB)によるデバッグとプログラミング
電源: +5 V dc (2.1 mmセンター+バレルコネクタ)
寸法: メインボード: 130 x 130 mm、ブレークアウトボード: 190 x 185 mm、LCDボード: 74 x 150 mm
デモ用ソフトウェア: ThreadX ® RTOSを使用したサーモスタットなどのアプリケーション
注意
ACアダプターは同梱されておりませんので、別途ご用意ください。
付属品
DK-S7G2ブレイクアウトボード、4.3 インチディスプレイパネル、CMOS VGAカメラモジュール、USBケーブル、イーサネットケーブル、クイックスタートガイド
仕様
特性 | |
---|---|
分類 | 開発キット |
キット名 | Synergy DK-S7G2 |
テクノロジー | MCU |
デバイスコア | ARM, Cortex-M4 |
プロセッサファミリ名 | S7G2 |
プロセッサ品番 | DKS7G2 |
プロセッサ種類 | MCU |
