その他
詳細情報

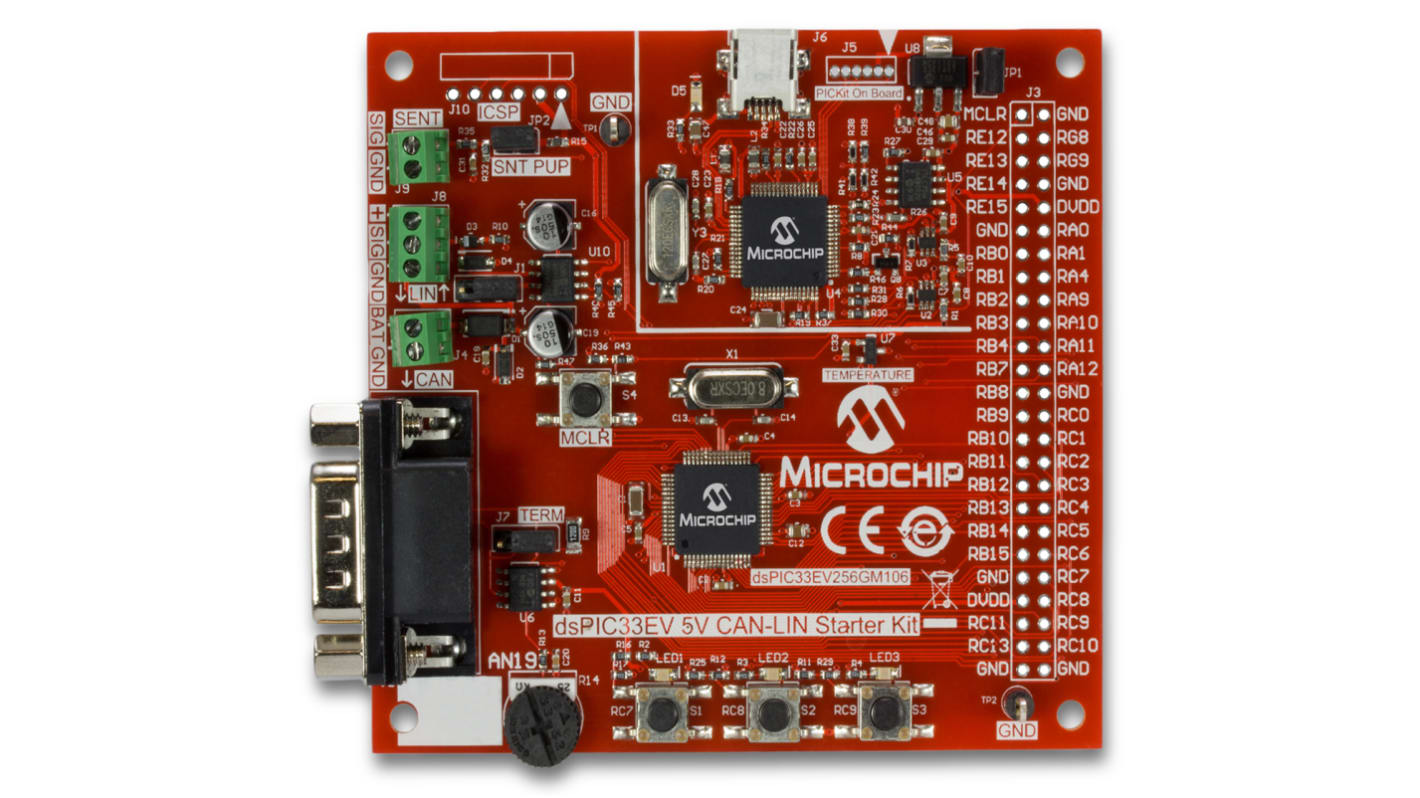

Microchip Can - Lin スタータキット
Microchip CAN-LIN スタータキットは、自動車やモータ制御用途向けに設計されたデジタル信号コントローラ( DSC )を搭載した開発プラットフォームです。このボードでは、各プロトコルのオンボードデータポートを使用して、CAN、LIN、SENTのシリアルデータフォーマットを確認することができます。PICkit オンボード( PKOB )、 USB プログラマ、デバッガが付属しているため、ハードウェアインターフェイスを追加しなくても簡単なプログラミングが可能です。
特長
32個のバッファと16個の受信フィルタを備えたCAN モジュール x 1
SENT(シングルエッジニブル伝送)モジュール x 2
LIN / J2602をサポートするUART x 2
SPI、I2Cシリアルインターフェース
複数の入力チャンネルを備えた高速( 1.1 Msps )、 10 / 12 ビット A/D コンバータ x 1
充電時間測定ユニット(CTMU)x 1
パルス幅変調( PWM )出力 x 6
アナログ温度センサ(MCP9701A)
USBで充電可能
レシオメトリックトリムポテンショメータ
DB9オスコネクタ付きCANインタフェース(MCP2561)
必要なインターフェイス回路が付いたLIN インターフェイス( MCP2021A )
モーメンタリ押しボタン x 3
汎用LED x 3
ブレークアウトコネクタフットプリント
SENT(シングルエッジニブル伝送)モジュール x 2
LIN / J2602をサポートするUART x 2
SPI、I2Cシリアルインターフェース
複数の入力チャンネルを備えた高速( 1.1 Msps )、 10 / 12 ビット A/D コンバータ x 1
充電時間測定ユニット(CTMU)x 1
パルス幅変調( PWM )出力 x 6
アナログ温度センサ(MCP9701A)
USBで充電可能
レシオメトリックトリムポテンショメータ
DB9オスコネクタ付きCANインタフェース(MCP2561)
必要なインターフェイス回路が付いたLIN インターフェイス( MCP2021A )
モーメンタリ押しボタン x 3
汎用LED x 3
ブレークアウトコネクタフットプリント
用途
組込み機器開発
教育機関
ロボット工学
電子工学研究所
オートメーション
教育機関
ロボット工学
電子工学研究所
オートメーション
認証
CE 認定
FCC 認定
FCC 認定
仕様
特性 | |
---|---|
分類 | 開発キット |
キット名 | dsPIC33EV 5V CAN-LIN STARTER KIT |
テクノロジー | モータ制御 |
デバイスコア | dsPIC33E |
プロセッサファミリ名 | PIC |
プロセッサ品番 | dsPIC33EV256GM106 |
プロセッサ種類 | デジタル信号プロセッサ |
