- RS品番:
- 917-3775
- メーカー型番:
- NUCLEO-F429ZI
- メーカー/ブランド名:
- STMicroelectronics
- RS品番:
- 917-3775
- メーカー型番:
- NUCLEO-F429ZI
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報

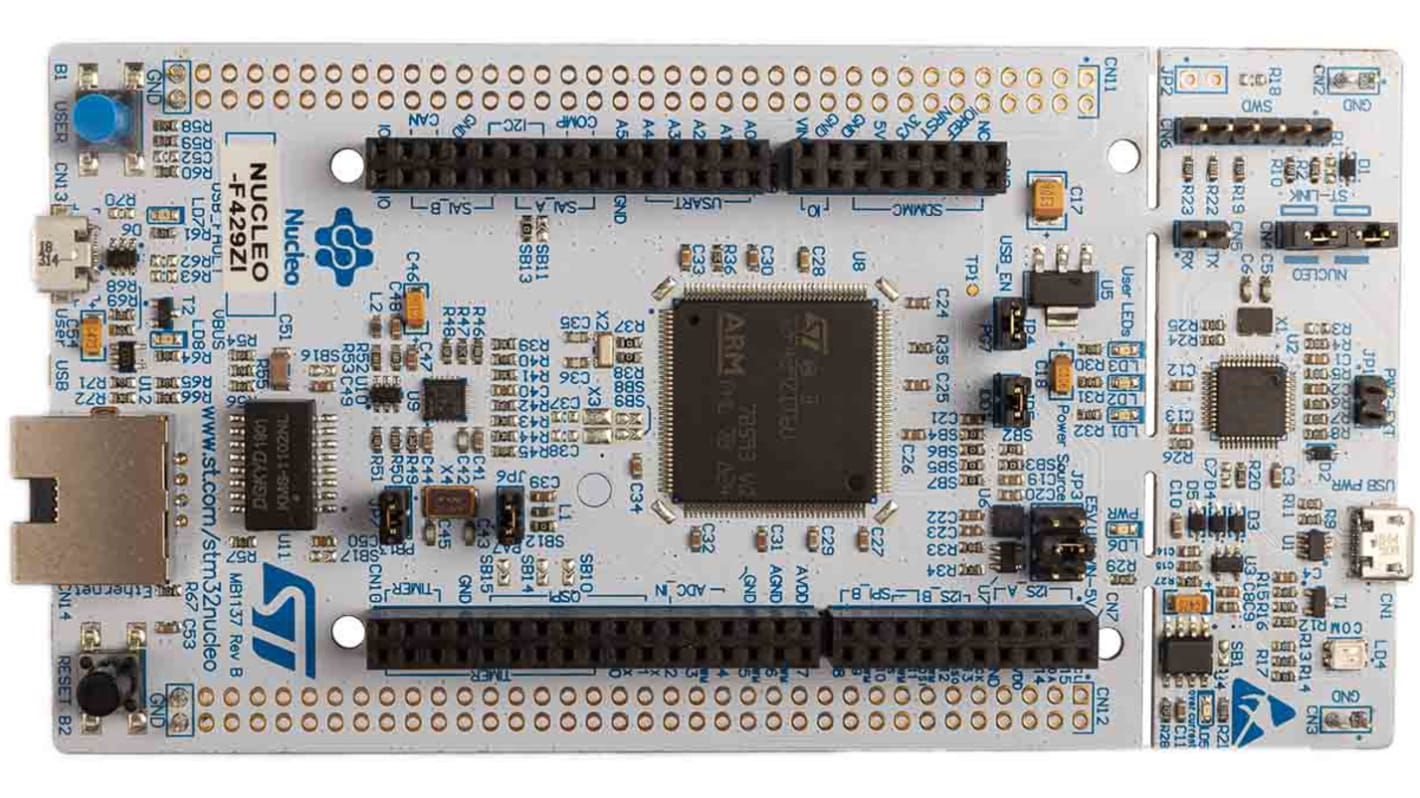

NUCLEO-F429ZI Nucleo-144開発ボード
このSTM32 Nucleo-144開発ボードは、STM32F429ZIT6シリーズマイクロコントローラを搭載したプロトタイプを製作するための、コスト効率が良く柔軟性の高い手段を提供します。Arduino Unoの拡張であるZioコネクタを使用すると、より多くの周辺機器にアクセスできます。また、ST morphoヘッダと組み合わせることで、各種シールドで機能を拡張できます。
内蔵のST-LINK/V2-1デバッガ / プログラマは、STM32総合ソフトウェアHALライブラリとソフトウェアサンプルが付属しているほか、ARM mbedオンラインリソースに直接アクセスすることもできます。IAR、Keil、GCCベース、ARM mbedなど、幅広い統合開発環境(IDE)でサポートされています。
内蔵のST-LINK/V2-1デバッガ / プログラマは、STM32総合ソフトウェアHALライブラリとソフトウェアサンプルが付属しているほか、ARM mbedオンラインリソースに直接アクセスすることもできます。IAR、Keil、GCCベース、ARM mbedなど、幅広い統合開発環境(IDE)でサポートされています。
特長
STM32F429ZIT6 180 MHz Cortex-M4Fコアマイクロコントローラ(2 MBフラッシュメモリ、256 KB SRAMを搭載)
XGA解像度までのLCD-TFTコントローラ(専用Chrom-ARTアクセラレータを搭載)
最大54 MB/s の8 → 14ビットパラレルカメラインターフェース
真性乱数ジェネレータ
CRC計算ユニット
一秒未満の精度のRTCとハードウェアカレンダー
96ビットユニーク ID
ST Zioコネクタ(Arduino Uno v3接続サポート)からすべてのGPIOにフルアクセス
すべてのGPIOにアクセスするためのST morpho拡張ピンヘッダ
ST-LINK/V2-1デバッガ / プログラマ(SWDコネクタ付き)
仮想COMポート/大容量記憶装置/USB 接続経由でサポートされているデバッグインターフェイス
フレキシブルな基板電源
USB OTG又はFSデバイス(micro-ABコネクタ付き)
IEEE-802.3-2002準拠のイーサネットコネクタ
LED x 3: 電源LED、USB通信、ユーザーLED
ユーザー押しボタン/リセット押しボタン
水晶発振器:32.768 KHz
ARM mbed対応(mbed.org)
STM32F429ZIT6 180 MHz Cortex-M4Fコアマイクロコントローラ(2 MBフラッシュメモリ、256 KB SRAMを搭載)
XGA解像度までのLCD-TFTコントローラ(専用Chrom-ARTアクセラレータを搭載)
最大54 MB/s の8 → 14ビットパラレルカメラインターフェース
真性乱数ジェネレータ
CRC計算ユニット
一秒未満の精度のRTCとハードウェアカレンダー
96ビットユニーク ID
ST Zioコネクタ(Arduino Uno v3接続サポート)からすべてのGPIOにフルアクセス
すべてのGPIOにアクセスするためのST morpho拡張ピンヘッダ
ST-LINK/V2-1デバッガ / プログラマ(SWDコネクタ付き)
仮想COMポート/大容量記憶装置/USB 接続経由でサポートされているデバッグインターフェイス
フレキシブルな基板電源
USB OTG又はFSデバイス(micro-ABコネクタ付き)
IEEE-802.3-2002準拠のイーサネットコネクタ
LED x 3: 電源LED、USB通信、ユーザーLED
ユーザー押しボタン/リセット押しボタン
水晶発振器:32.768 KHz
ARM mbed対応(mbed.org)
LQFP144パッケージのSTM32F429ZIT6マイクロコントローラ搭載
すべてのSTM32入力 / 出力にST Zioコネクタ(Arduino Uno Revision 3接続サポート)及び
ST Morpho拡張ピンヘッダ経由でフルアクセス
ARM mbed対応(mbed.org)
オンボードST-LINK/V2-1デバッガ / プログラマ(SWDコネクタ付)
仮想通信ポート、マスストレージ、デバッグポートのインターフェイスにUSBで対応
柔軟なボード電源
USB OTG又はMicro-ABコネクタでのデバイスフルスピード
IEEE-802.3-2002準拠のイーサネットコネクタ
3個のLED: 電源LED、USB通信、ユーザーLED
USER及びRESETプッシュボタン
32.768 KHzの水晶発振器
統合開発環境(IDE)サポートあり
すべてのSTM32入力 / 出力にST Zioコネクタ(Arduino Uno Revision 3接続サポート)及び
ST Morpho拡張ピンヘッダ経由でフルアクセス
ARM mbed対応(mbed.org)
オンボードST-LINK/V2-1デバッガ / プログラマ(SWDコネクタ付)
仮想通信ポート、マスストレージ、デバッグポートのインターフェイスにUSBで対応
柔軟なボード電源
USB OTG又はMicro-ABコネクタでのデバイスフルスピード
IEEE-802.3-2002準拠のイーサネットコネクタ
3個のLED: 電源LED、USB通信、ユーザーLED
USER及びRESETプッシュボタン
32.768 KHzの水晶発振器
統合開発環境(IDE)サポートあり
STM32F4シリーズ32ビットARM Cortex-M4マイクロコントローラ、STMicroelectronics
DSP及びFPU命令を備えたARM Cortex-M4ベースのSTM32 F4シリーズ高性能MCUは、業界最先端のSTM32ポートフォリオをさらに拡張して性能を高めた製品です。 動作周波数: 最大180 MHz
最大2つのUSB 2.0 OTG FS/HS
SDIO (セキュアデジタル入出力)
USART、SPI、I²C
I²S (Inter-IC Sound) + オーディオPLL
16ビット及び32ビットタイマ
最大3つの12ビットADC
低電圧: 1.7 → 3.6 V
SDIO (セキュアデジタル入出力)
USART、SPI、I²C
I²S (Inter-IC Sound) + オーディオPLL
16ビット及び32ビットタイマ
最大3つの12ビットADC
低電圧: 1.7 → 3.6 V
仕様
特性 | |
---|---|
分類 | 開発 ボード |
キット名 | STM32 Nucleo-144 |
テクノロジー | MCU |
デバイスコア | ARM Cortex M4F |
プロセッサファミリ名 | STM |
プロセッサ品番 | STM32F429ZIT6 |
プロセッサ種類 | MCU |
