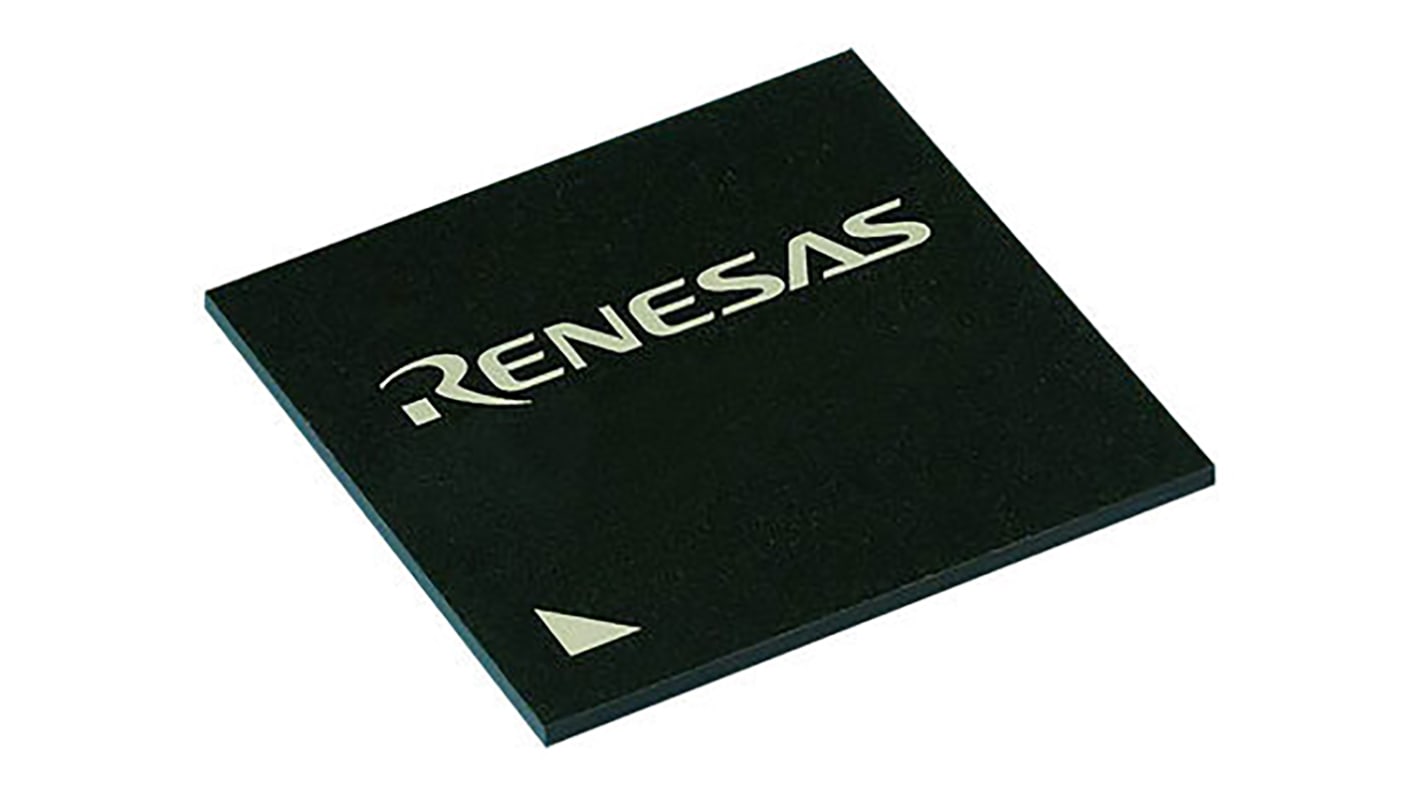

Renesas Electronics マイコンMCU RXファミリ 32ビットbit, 145-Pin TFLGA
- RS品番 126-0521
- メーカー型番 R5F52106BDLK#U0
- メーカー/ブランド名 Renesas Electronics
その他
RoHSステータス: 適合
COO（原産国）: JP
詳細情報
RX210マイクロコントローラ
RX210 32ビット低消費電力マイクロコントローラファミリは、大容量メモリに対応し、最大78 DMIPSの演算速度を発揮します。
• 50MHz 32ビットRXコアマイクロコントローラ
• 最大1 MBのフラッシュメモリ
• 積和演算機能付き32ビット乗算器 / 除算器
• 4チャンネルDMAコントローラ(DMACA)
• データ転送コントローラ(DTCa)
• イベントリンクコントローラ(ELC)
• 温度センサ
• クロック周波数精度測定回路
• データ演算回路
• 14ビット独立ウォッチドッグタイマ
• ADC自己診断機能
• CRC演算機能
仕様
| 特性 | |
|---|---|
| ファミリー名 | RX210 |
| パッケージタイプ | TFLGA |
| 実装タイプ | 表面実装 |
| ピン数 | 145 |
| デバイスコア | RX |
| データバス幅 | 32bit |
| プログラムメモリサイズ | 256 kB |
| 最大周波数 | 50MHz |
| RAMサイズ | 32 kB |
| ADCチャンネル数 | 16 |
| 標準動作供給電圧 | 1.62 → 5.5 V |
| ADC数 | 1(16 x 12ビット) |
| タイマー数 | 1 (12 x 16ビット), 1 (8 x 8ビット), 2 |
| 長さ | 7mm |
| プログラムメモリタイプ | フラッシュ |
| 動作温度 Max | +85 °C |
| ADCユニット数 | 1 |
| インストラクションセットアーキテクチャ | CISC ハーバード |
| 寸法 | 7 x 7 x 1.05mm |
| 動作温度 Min | -40 °C |
| タイマー数 | 1 (12 x 16ビット), 1 (8 x 8ビット), 2 |
| ADC解像度 | 12bit |
| 幅 | 7mm |
| 高さ | 1.05mm |
| 時間分解能 | 8 bit, 16 bit |
取扱終了
