- RS品番:
- 165-3433
- メーカー型番:

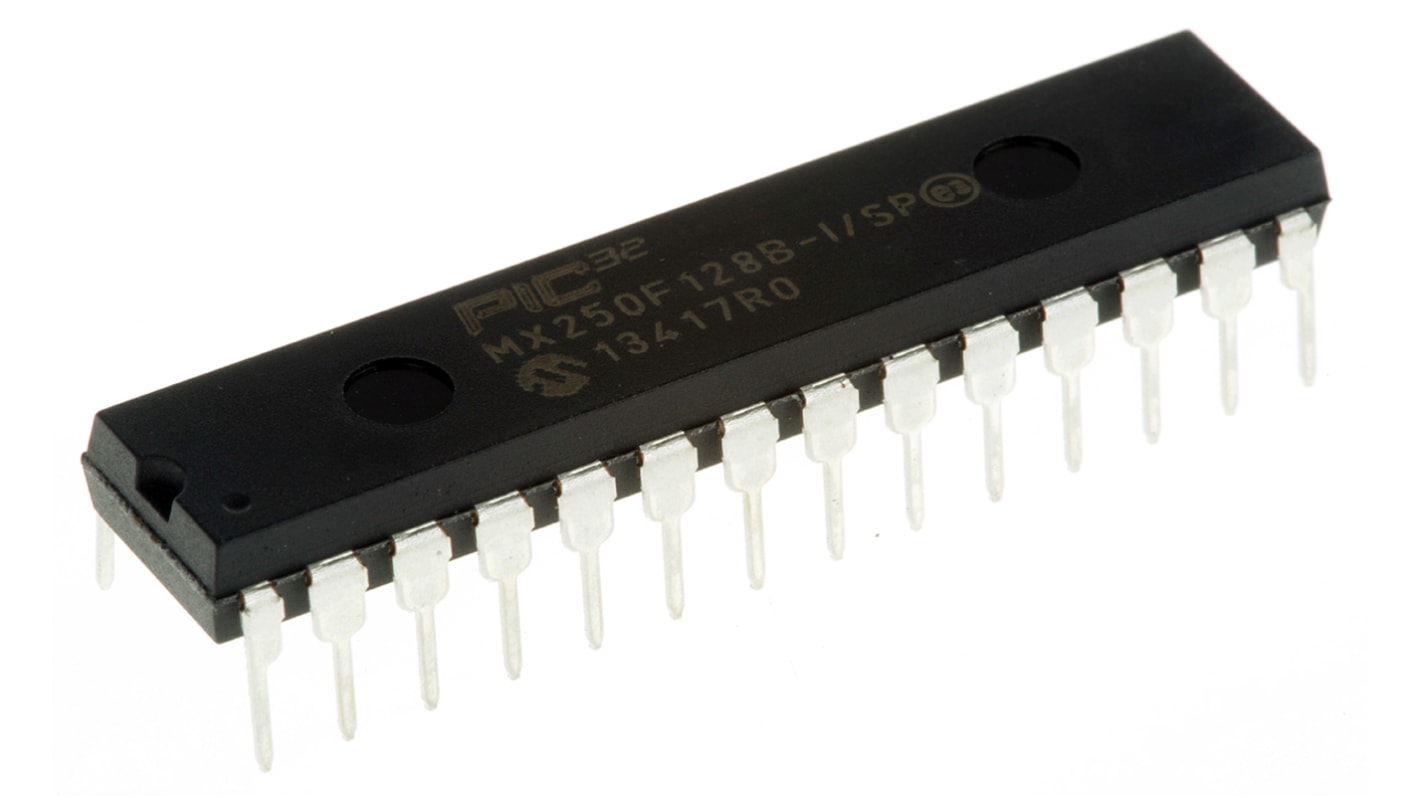

- PIC32MX250F128B-I/SP
- メーカー/ブランド名:
- Microchip
- RS品番:
- 165-3433
- メーカー型番:
- PIC32MX250F128B-I/SP
- メーカー/ブランド名:
- Microchip
その他
- COO(原産国):
- TH
詳細情報
PIC32MX1x0/2x0/5x0 32ビットマイクロコントローラ
Microchip製のPIC32シリーズのマイクロコントローラは32ビットMCUで、MIPS microAptiv又はM4Kコアに加えて、組み込み用途に最適な各種の統合ツールを搭載しています。 これらのデバイスは高性能を発揮するので、インパクトの強いグラフィックス / ユーザーインターフェイス、イーサネット / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオなどの高度な用途に適しています。
PIC32Mx1x0/2x0/5x0ファミリのマイクロコントローラは、Microchip製のMIPS32® M4K®コアをベースにしており、最大83 DMIPS、最大512 KBのフラッシュプログラムメモリ及び最大64 KBのRAMを搭載するバージョンが用意されています。
PIC32Mx1x0/2x0/5x0ファミリのマイクロコントローラは、Microchip製のMIPS32® M4K®コアをベースにしており、最大83 DMIPS、最大512 KBのフラッシュプログラムメモリ及び最大64 KBのRAMを搭載するバージョンが用意されています。
マイクロコントローラの機能
CPUクロック速度: 最大50 MHz
コードのサイズを最大で40 %縮小するMIPS16e®モード
複数の電源管理モード
構成可能なウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
コードのサイズを最大で40 %縮小するMIPS16e®モード
複数の電源管理モード
構成可能なウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
周辺機能
ペリフェラルピン選択(PPS)
10ビット、1 Msps A/Dコンバータ(ADC)モジュール – モデルによって9 → 48チャンネル
アナログコンパレータ – 2 → 3(モデルによって異なる)
5個の16ビットタイマ
2個の32ビットタイマ
リアルタイムクロック及びカレンダー(RTCC)モジュール
5個の出力比較(OC)及び5個の入力比較(IC)モジュール
4つのダイレクトメモリアクセス(DMA)チャンネル
10ビット、1 Msps A/Dコンバータ(ADC)モジュール – モデルによって9 → 48チャンネル
アナログコンパレータ – 2 → 3(モデルによって異なる)
5個の16ビットタイマ
2個の32ビットタイマ
リアルタイムクロック及びカレンダー(RTCC)モジュール
5個の出力比較(OC)及び5個の入力比較(IC)モジュール
4つのダイレクトメモリアクセス(DMA)チャンネル
オーディオ / グラフィック / タッチHMI機能
データ通信 – I2S、LJ、RJ、及びDSPモード
制御インターフェイス – SPI及びI2C
マスタクロック – 分数周波数の生成向け USBクロックと同期可能で、ランタイムにチューニング可能
充電時間測定ユニット(CTMU) – 一部のモデル
制御インターフェイス – SPI及びI2C
マスタクロック – 分数周波数の生成向け USBクロックと同期可能で、ランタイムにチューニング可能
充電時間測定ユニット(CTMU) – 一部のモデル
通信インターフェイスの機能
USB 2.0対応フルスピード(OTG)コントローラ – モデルによって異なる
2個のUARTモジュール – LIN 2.0プロトコル及びIrDA®
2個の4線式SPIモジュール
2個のI2Cモジュール、SMBus対応
パラレルマスタポート(PMP)
2個のUARTモジュール – LIN 2.0プロトコル及びIrDA®
2個の4線式SPIモジュール
2個のI2Cモジュール、SMBus対応
パラレルマスタポート(PMP)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
高性能32ビットマイクロコントローラ、用途: インパクトの強いグラフィックス / ユーザーインターフェイス、Ethernet / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオ
仕様
特性 | |
---|---|
ファミリー名 | PIC32MX |
パッケージタイプ | SPDIP |
実装タイプ | スルーホール |
ピン数 | 28 |
デバイスコア | PIC |
データバス幅 | 32bit |
プログラムメモリサイズ | 128 kB |
最大周波数 | 40MHz |
RAMサイズ | 32 kB |
USBチャンネル | 1 x OTG |
PWMユニット数 | 5 |
SPIチャンネル数 | 2 |
UARTチャンネル数 | 2 |
USARTチャネルの数 | 0 |
CANチャンネル数 | 0 |
標準動作供給電圧 | 2.3 → 3.6 V |
I2Cチャンネル数 | 2 |
PCIチャンネル数 | 0 |
インストラクションセットアーキテクチャ | RISC |
動作温度 Min | -40 °C |
最大イーサネットチャンネル数 | 0 |
ADCユニット数 | 1 |
幅 | 0.295インチ |
LINチャネルの数 | 0 |
高さ | 3.81mm |
ADC数 | 10 x 10ビット |
長さ | 35.56mm |
自動車規格 | AEC-Q100 |
動作温度 Max | +85 °C |
イーサネットチャンネル数 | 0 |
プログラムメモリタイプ | フラッシュ |
PWM | 1 (5チャンネル) |
寸法 | 1.4 x 0.295 x 0.15インチ |
