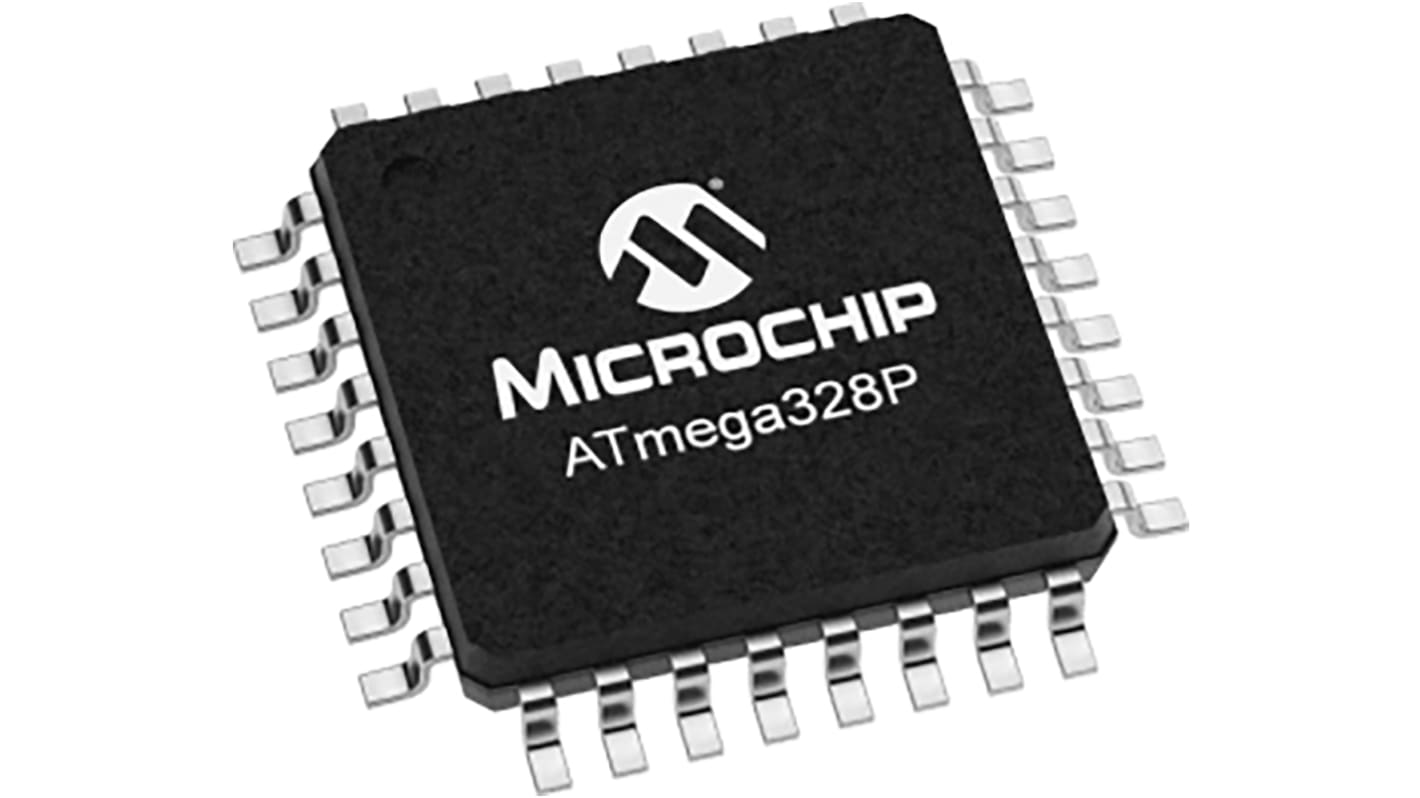

Microchip マイコン 8ビットbit, 32-Pin TQFP

  • RS品番 177-2780
  • メーカー型番 ATMEGA328P-AUR
  • メーカー/ブランド名 Microchip
データシート
その他
RoHSステータス: 適合
COO(原産国): US
詳細情報

Microchip Technology マイクロ

Microchip Technology ATMEGA ファミリタイプの TQFP パッケージは、表面実装型の 32 ピン AVR RISC ベースプロセッサ 8 ビットマイクロコントローラとハードウェア乗算器を備えています。最大定格電圧は 5.5 V です。このマイクロコントローラは最大速度 20 MHz で動作し、 32 KB ISP フラッシュプログラムメモリ、 2 KB の内蔵 SRAM 、 1024 バイトの EEPROM を備えています。この製品には、 23 個のプログラマブル I/O ライン、シリアルプログラマブル USART 、 TQFP パッケージの 8 チャンネル 10 ビット ADC 、内部発振器を備えたプログラマブルウォッチドッグタイマ、 5 つのソフトウェア選択可能な省電力モードがあります。また、シングルクロックサイクルで多彩な命令を実行することによって、消費電力と処理速度のバランスをとりながら、 1 MIPS/MHz に近いスループットを達成しています。

特長と利点

• 131 個の強力な命令 - ほとんどのシングルクロックサイクル実行
• PWM チャネル ´ 6
•完全スタティック動作
•オンチップ 2 サイクルマルチプライヤ
• 16 ビットタイマ / カウンター x 1 、および個別のプリスケーラ、比較モード、およびキャプチャモード
•動作温度範囲: -40 ° C ~ 105 ° C
•パワーオンリセットおよびプログラム可能なブラウンアウト検出
• QTouch ライブラリのサポート
•アイドル、 ADC ノイズリダクション、省電力、パワーダウン、スタンバイ、拡張スタンバイの 6 つのスリープモード
•フラクショナルボーレートジェネレータ付き USART x 3 、自動ボーレート検出、フレームスタート検出
• 2 つの 8 ビットタイマ / カウンタには、個別のプリスケーラと比較モードがあります
•汎用用 2 線式 UART シリアル通信モード
•書き込み / 消去サイクル - 10 、 000 フラッシュ / 100 、 000 EEPROM

用途

•組み込みシステム
• LCD モニタおよび TV
•モバイル PC ドッキング
• PC マザーボード
•プリンタとスキャナ

仕様
特性
ファミリー名 ATmega
パッケージタイプ TQFP
実装タイプ 表面実装
ピン数 32
デバイスコア AVR
データバス幅 8bit
プログラムメモリサイズ 32 kB
最大周波数 20MHz
RAMサイズ 2 kB
PWMユニット数 1
ADCチャンネル数 8
SPIチャンネル数 2
標準動作供給電圧 5.5 (最大) V
タイマー数 1 (1 x 16ビット), 1 (2 x 8ビット), 2
ADCユニット数 1
USARTチャネルの数 1
ADC数 1 (8 x 10ビット)
インストラクションセットアーキテクチャ RISC
7.1mm
寸法 7.1 x 7.1 x 1.05mm
PWMチャンネル 6
タイマー数 1 (1 x 16ビット), 1 (2 x 8ビット), 2
PWM 1 (6チャンネル)
UARTチャンネル数 1
動作温度 Max +85 °C
時間分解能 8 bit, 16 bit
ADC解像度 10bit
高さ 1.05mm
I2Cチャンネル数 1
長さ 7.1mm
プログラムメモリタイプ フラッシュ
動作温度 Min -40 °C
