- RS品番:
- 379-2825
- メーカー型番:

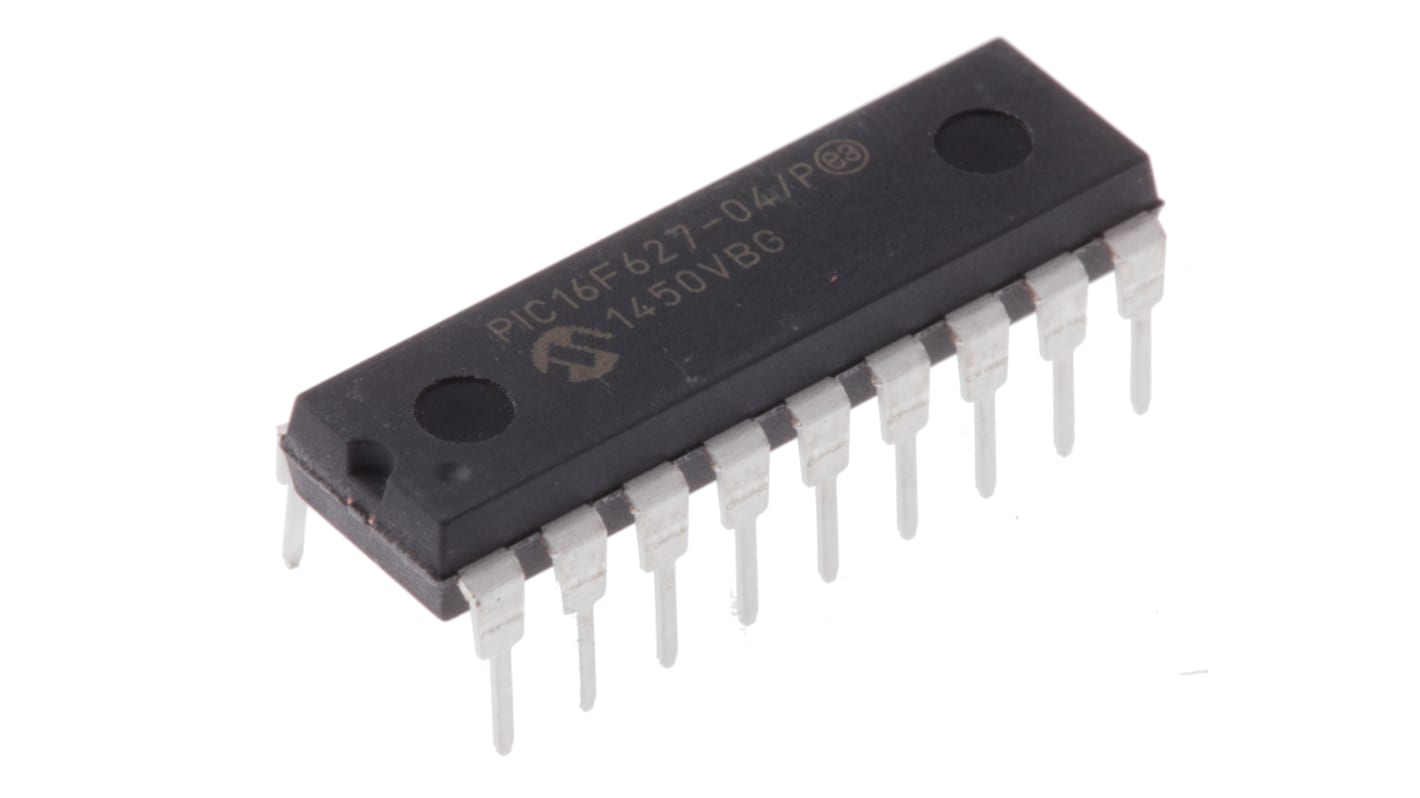

- PIC16F627-04/P
- メーカー/ブランド名:
- Microchip
28 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は 個
¥881.00
(税抜)
¥969.10
(税込)
個 | 単価 |
1 - 5 | ¥881.00 |
6 - 11 | ¥782.00 |
12 - 15 | ¥704.00 |
16 - 19 | ¥640.00 |
20 + | ¥587.00 |
- RS品番:
- 379-2825
- メーカー型番:
- PIC16F627-04/P
- メーカー/ブランド名:
- Microchip
データシート
その他
詳細情報
PIC16F627/628 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F627/628ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を有し、最大3.5 KBのプログラムメモリ、224バイトのRAM、及び最大128バイトのデータEEPROMを搭載しています。
PIC16F627/628ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を有し、最大3.5 KBのプログラムメモリ、224バイトのRAM、及び最大128バイトのデータEEPROMを搭載しています。
マイクロコントローラの機能
CPU速度: 最大20 MHz
35の命令
8レベルハードウェアスタック
I/Oピン x 16
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
35の命令
8レベルハードウェアスタック
I/Oピン x 16
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
周辺機器
2個のコンパレータ
キャプチャ / コンペア / PWMモジュール
2個の8ビットタイマ
1個の16ビットタイマ
ユニバーサル同期 / 非同期レシーバ / トランスミッタ(USART)
キャプチャ / コンペア / PWMモジュール
2個の8ビットタイマ
1個の16ビットタイマ
ユニバーサル同期 / 非同期レシーバ / トランスミッタ(USART)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
ファミリー名 | PIC16F |
パッケージタイプ | PDIP |
実装タイプ | スルーホール |
ピン数 | 18 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 1024 x 14ワード、128 x 8ワード |
最大周波数 | 4MHz |
RAMサイズ | 224 B |
USBチャンネル | 0 |
PWMユニット数 | 1 x 16 bit |
SPIチャンネル数 | 0 |
I2Cチャンネル数 | 0 |
UARTチャンネル数 | 0 |
USARTチャネルの数 | 1 |
標準動作供給電圧 | 3 → 5.5 V |
CANチャンネル数 | 0 |
PWM | 1 ( 16 ビット)( CCP ) |
幅 | 6.6mm |
長さ | 22.99mm |
動作温度 Max | +70 °C |
インストラクションセットアーキテクチャ | RISC |
PCIチャンネル数 | 0 |
プログラムメモリタイプ | フラッシュ |
寸法 | 22.99 x 6.6 x 3.68mm |
高さ | 3.68mm |
動作温度 Min | 0 °C |
イーサネットチャンネル数 | 0 |
LINチャネルの数 | 0 |
