- RS品番:
- 623-0358
- メーカー型番:
- PIC16F684-I/P
- メーカー/ブランド名:
- Microchip
32 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は 個
¥676.00
(税抜)
¥743.60
(税込)
個 | 単価 |
1 - 6 | ¥676.00 |
7 - 13 | ¥600.00 |
14 - 18 | ¥540.00 |
19 - 24 | ¥491.00 |
25 + | ¥450.00 |
- RS品番:
- 623-0358
- メーカー型番:
- PIC16F684-I/P
- メーカー/ブランド名:
- Microchip
データシート
その他
詳細情報

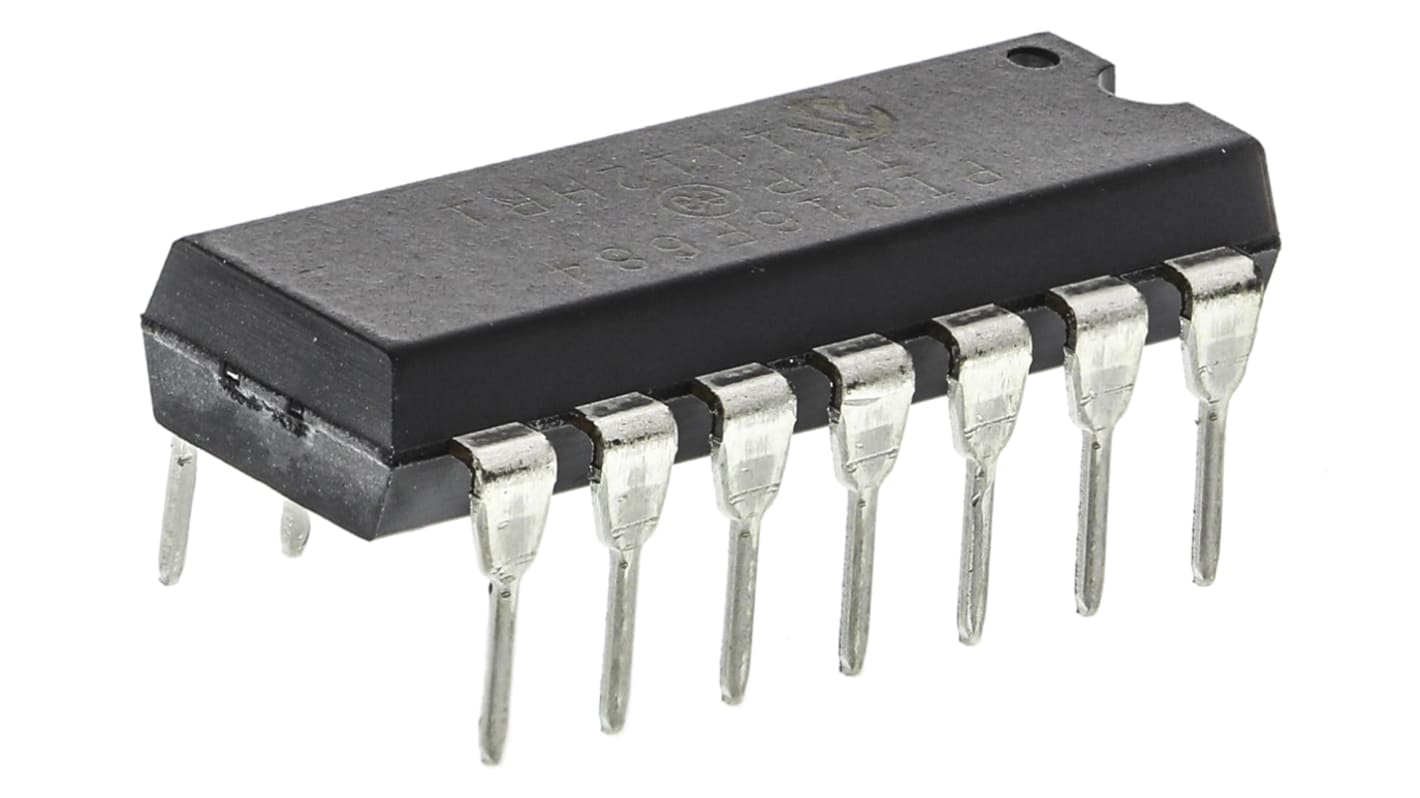

PIC16F684 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F684ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を有し、3.5 KBのプログラムメモリ、128バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。
PIC16F684ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を有し、3.5 KBのプログラムメモリ、128バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。
マイクロコントローラの機能
CPU速度: 最大20 MHz
35の命令
8レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な周波数範囲: 8 MHz → 125 kHz
I/Oピン x 12
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
35の命令
8レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な周波数範囲: 8 MHz → 125 kHz
I/Oピン x 12
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
周辺機器
10ビットA/Dコンバータ(ADC) – 8チャンネル
2個のコンパレータ
2個の8ビットタイマ
1個の16ビットタイマ
強化されたキャプチャ / コンペア / PWMモジュール
2個のコンパレータ
2個の8ビットタイマ
1個の16ビットタイマ
強化されたキャプチャ / コンペア / PWMモジュール
仕様
特性 | |
---|---|
ファミリー名 | PIC16F |
パッケージタイプ | PDIP |
実装タイプ | スルーホール |
ピン数 | 14 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 256 B、2048 x 14ワード |
最大周波数 | 20MHz |
RAMサイズ | 128 B |
USBチャンネル | 0 |
SPIチャンネル数 | 1 |
USARTチャネルの数 | 0 |
UARTチャンネル数 | 0 |
標準動作供給電圧 | 2 → 5.5 V |
I2Cチャンネル数 | 1 |
CANチャンネル数 | 0 |
インストラクションセットアーキテクチャ | RISC |
長さ | 19.69mm |
動作温度 Max | +85 °C |
ADC数 | 8 x 10ビット |
幅 | 0.28インチ |
ADCユニット数 | 1 |
プログラムメモリタイプ | フラッシュ |
寸法 | 0.775 x 0.28 x 0.195インチ |
LINチャネルの数 | 0 |
高さ | 4.95mm |
動作温度 Min | -40 °C |
イーサネットチャンネル数 | 0 |
PCIチャンネル数 | 0 |
