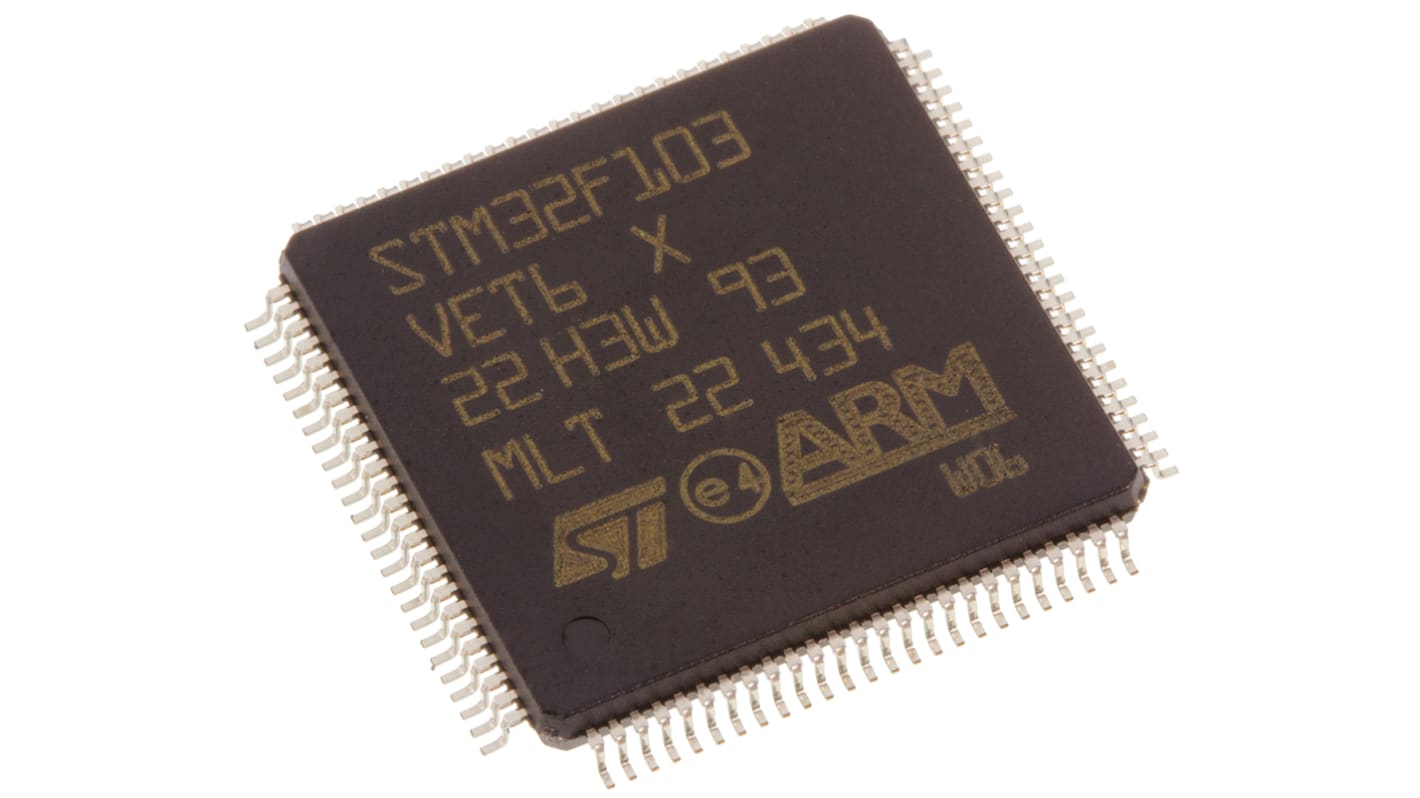

STMicroelectronics マイコン STM32F 32ビットbit, 100-Pin LQFP

  • RS品番 686-8580
  • メーカー型番 STM32F103VET6
  • メーカー/ブランド名 STMicroelectronics
データシート
その他
RoHSステータス: 適合
詳細情報

STM32F103シリーズマイクロコントローラ、STMicroelectronics

STMicroelectronicsデバイスSTM32F103 Cortex-M3コア、処理速度72 MHzのCPU及び最大1 MBのフラッシュを搭載 モータ制御周辺機器、CAN及びUSBフルスピードインターフェイスで構成 STM32シリーズARM Cortex-M3 32ビットのフラッシュマイクロコントローラは、低消費電力、低電圧で動作し、優れた性能とリアルタイム機能を発揮します。 組み込み用途向けに多様なパッケージタイプを用意しています。 MCUアーキテクチャは使いやすいSTM32プラットフォームを採用しており、モータドライブ、PCやゲーム、HVACを含む用途、及び産業用途で機能します。

32ビットRISC
ピン配列ソフトウェア互換
SRAM最大96 Kb
フラッシュ最大1 MB
電源: 2 → 3.6 V
使用温度範囲: -40 → +85 °C又は-40 → +105 °C

STM32F1シリーズ32ビットARM® Cortex®-M3マイクロコントローラ、STMicroelectronics

STM32ファミリの32ビットフラッシュマイクロコントローラは、埋め込み用に専用設計された革新的なARM Cortex™-M3コアをベースとしています。 STM32ファミリは、高いコード密度でパフォーマンスを改善するThumb-2命令セット、割り込みに対する非常に迅速な応答などのCortex™-M3のアーキテクチャ強化を導入するとともに、業界をリードする消費電力を実現しています。


利点
• 優れたリアルタイム動作
• 卓越した電力効率
• 優れた革新的なペリフェラル
• 集積最大化
• ファミリの枠を越えたピン対ピンのペリフェラル及びソフトウェア互換性

仕様
特性
ファミリー名 STM32F
パッケージタイプ LQFP
実装タイプ 表面実装
ピン数 100
デバイスコア ARM Cortex M3
データバス幅 32bit
プログラムメモリサイズ 512 kB
最大周波数 72MHz
RAMサイズ 64 kB
USBチャンネル 1 x デバイス
PWMユニット数 2
ADCチャンネル数 16
SPIチャンネル数 3
標準動作供給電圧 2.5, 3.3 V
タイマー数 6, 6 x 16 bit
ADCユニット数 3
USARTチャネルの数 5
ADC数 3(16 x 12ビット)
14.2mm
プログラムメモリタイプ フラッシュ
タイマー数 6, 6 x 16 bit
時間分解能 16bit
ADC解像度 12bit
PWM 2(16ビット) (モータ制御)
長さ 14.2mm
寸法 14.2 x 14.2 x 1.45mm
動作温度 Max +85 °C
I2Cチャンネル数 2
高さ 1.45mm
CANチャンネル数 1
動作温度 Min -40 °C
PWM解像度 16bit
インストラクションセットアーキテクチャ RISC
23 国内在庫あり - 通常1営業日でお届け
167 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は1個
1,238.00
(税抜)
1,337.04
(税込)
単価
1 - 9
¥1,238.00
10 - 49
¥1,119.00
50 +
¥1,064.00
