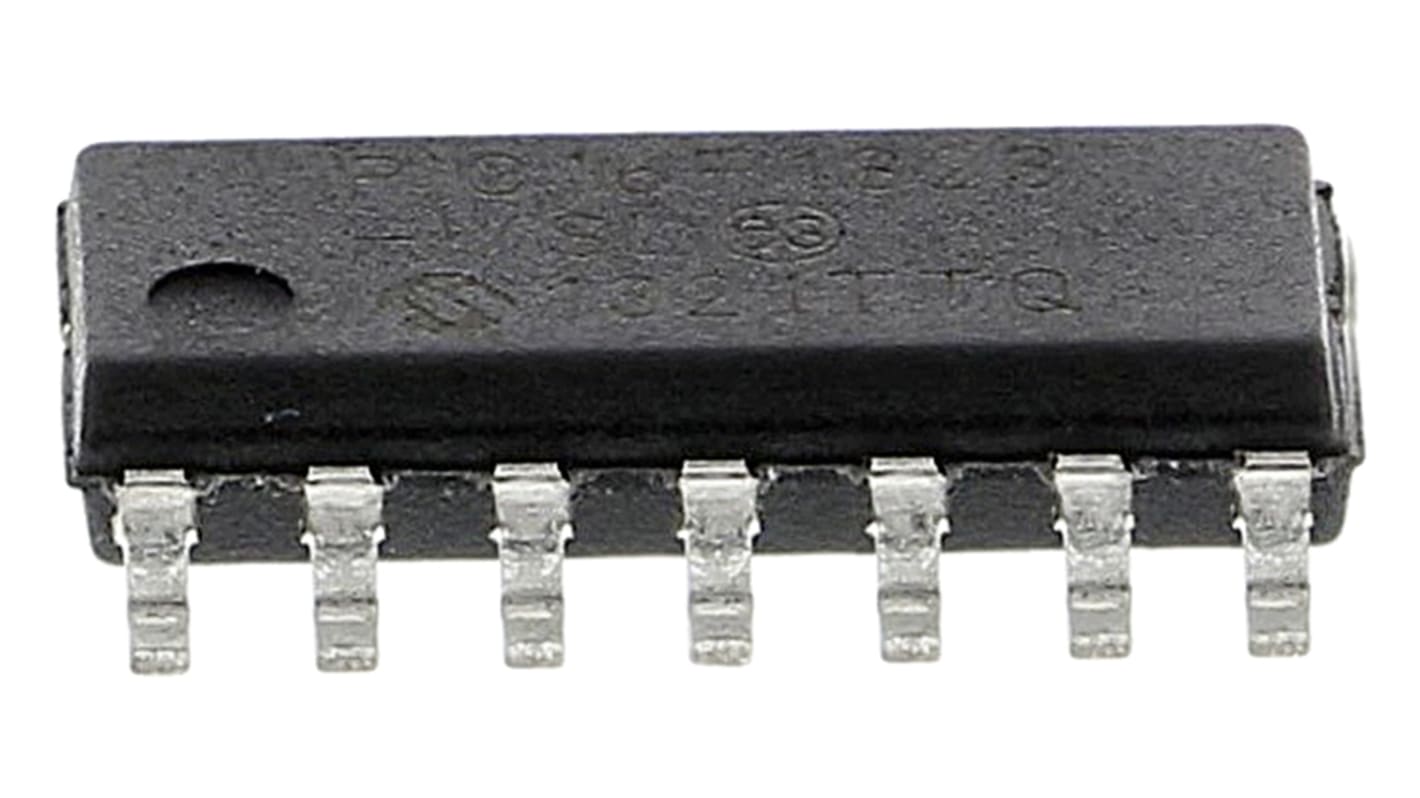

Microchip マイコン 8ビットbit, 14-Pin SOIC

  • RS品番 703-7829
  • メーカー型番 PIC16F1823-I/SL
  • メーカー/ブランド名 Microchip
データシート
その他
RoHSステータス: 適合
詳細情報

PIC16F1823 8ビットフラッシュマイクロコントローラ

Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。

PIC16F1823ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、3.5 KBのプログラムメモリ、128バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。

マイクロコントローラの機能

CPU速度: 最大32 MHz
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 12
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
拡張低電圧プログラミング(LVP)

周辺機器

8チャンネル10ビットA/Dコンバータ(ADC)
8チャンネル静電容量型(mTouchTM)モジュール
強化されたキャプチャ / コンペア / PWM (ECCP)モジュール
2個のコンパレータ
電圧リファレンスモジュール
2個の8ビットタイマ
1個の16ビットタイマ
データ信号変調器モジュール
SRラッチ

仕様
特性
ファミリー名 PIC16F
パッケージタイプ SOIC
実装タイプ 表面実装
ピン数 14
デバイスコア PIC
データバス幅 8bit
プログラムメモリサイズ 256 B、2K x 14ワード
最大周波数 32MHz
RAMサイズ 128 B
PWMユニット数 1
ADCチャンネル数 8
SPIチャンネル数 1
標準動作供給電圧 2.5, 3.3, 5 V
3.9mm
動作温度 Min -40 °C
インストラクションセットアーキテクチャ RISC
プログラムメモリタイプ フラッシュ
タイマー数 1 x 16 bit, 2 x 8 bit, 3
ADC解像度 10bit
時間分解能 8 bit, 16 bit
タイマー数 1 x 16 bit, 2 x 8 bit, 3
長さ 8.65mm
PWM 1(ECCPフルブリッジ)
動作温度 Max +85 °C
高さ 1.5mm
I2Cチャンネル数 1
寸法 8.65 x 3.9 x 1.5mm
ADC数 8 x 10ビット
USARTチャネルの数 1
ADCユニット数 1
26 国内在庫あり - 通常1営業日でお届け
116 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は1個
134.00
(税抜)
144.72
(税込)
単価
1 - 4
¥134.00
5 - 9
¥128.00
10 - 49
¥122.00
50 +
¥116.00
梱包形態
