- RS品番:
- 889-5238
- メーカー型番:

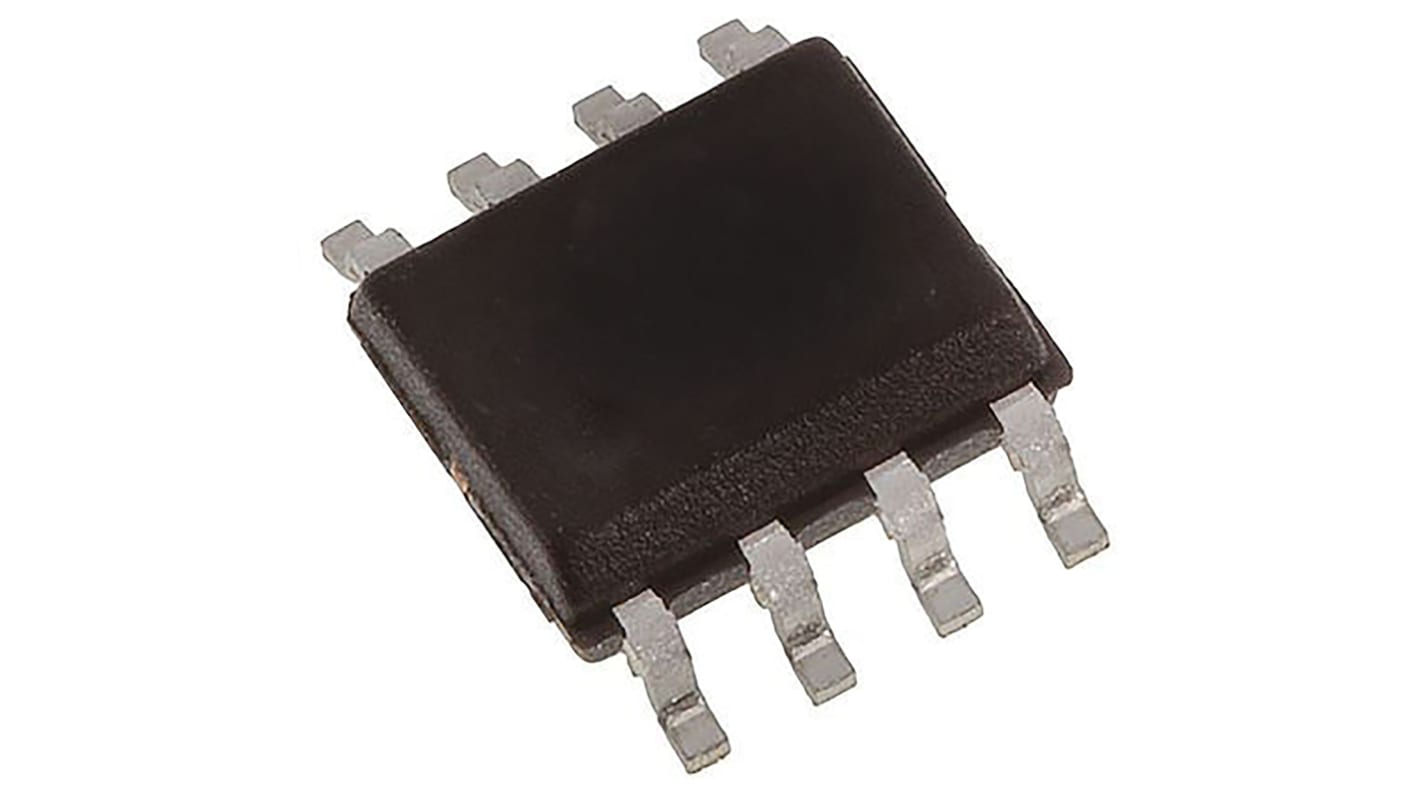

- PIC12F1822-I/SN
- メーカー/ブランド名:
- Microchip
700 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は100個
¥192.31
(税抜)
¥211.54
(税込)
個 | 単価 | 1チューブあたりの価格* |
100 - 400 | ¥192.31 | ¥19,231.00 |
500 - 900 | ¥186.57 | ¥18,657.00 |
1000 - 2400 | ¥176.62 | ¥17,662.00 |
2500 - 4900 | ¥171.65 | ¥17,165.00 |
5000 + | ¥166.67 | ¥16,667.00 |
* 購入単位ごとの価格 |
- RS品番:
- 889-5238
- メーカー型番:
- PIC12F1822-I/SN
- メーカー/ブランド名:
- Microchip
その他
詳細情報
PIC12F1822 / 1840 8ビットフラッシュマイクロコントローラ
MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 当初はワンタイムプログラマブル(OTP)部品として発売されたこのデバイスシリーズは、継続的な拡張により、特別な機能やさらなる改善が加えられています。
PIC12F1822 / 1840ファミリのマイクロコントローラは、深いハードウェアスタックと49個の命令を備えた、Microchipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最大8 MIPSで動作し、3.5 KBのプログラムメモリと128バイトのデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。
PIC12F1822 / 1840ファミリのマイクロコントローラは、深いハードウェアスタックと49個の命令を備えた、Microchipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最大8 MIPSで動作し、3.5 KBのプログラムメモリと128バイトのデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。
特長
49の命令
16レベルハードウェアスタック
16 MHz内蔵発振器 – 選択可能な出力範囲: 16 MHz → 31 kHz
I/Oピン x 6
コンパレータ x 1
4チャンネル10ビットA/Dコンバータ(ADC)
4チャンネル静電容量式タッチセンサ(mTouch™)モジュール
2個の8ビットタイマ
1個の16ビットタイマ
強化されたキャプチャ / コンペア / PWM (ECCP)モジュール x 1
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
EUSART
インサーキットシリアルプログラミング(ICSP)
超低消費電力(XLP)テクノロジー
16レベルハードウェアスタック
16 MHz内蔵発振器 – 選択可能な出力範囲: 16 MHz → 31 kHz
I/Oピン x 6
コンパレータ x 1
4チャンネル10ビットA/Dコンバータ(ADC)
4チャンネル静電容量式タッチセンサ(mTouch™)モジュール
2個の8ビットタイマ
1個の16ビットタイマ
強化されたキャプチャ / コンペア / PWM (ECCP)モジュール x 1
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
EUSART
インサーキットシリアルプログラミング(ICSP)
超低消費電力(XLP)テクノロジー
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
Microchip PIC12F、8ビットPIC®マイクロコントローラ
MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ~ 32 MHzの間で構成できます。
仕様
特性 | |
---|---|
ファミリー名 | PIC12 |
パッケージタイプ | SOIC |
実装タイプ | 表面実装 |
ピン数 | 8 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 256 B、2 K x 14ワード |
最大周波数 | 32MHz |
RAMサイズ | 128 B |
USBチャンネル | 0 |
PWMユニット数 | 1 |
SPIチャンネル数 | 1 |
USARTチャネルの数 | 1 |
I2Cチャンネル数 | 1 |
UARTチャンネル数 | 0 |
CANチャンネル数 | 0 |
標準動作供給電圧 | 1.8 → 5.5 V |
PWM | 1 ( ECCP ハーフブリッジ) |
動作温度 Min | -40 °C |
プログラムメモリタイプ | フラッシュ |
PCIチャンネル数 | 0 |
イーサネットチャンネル数 | 0 |
長さ | 4.9mm |
動作温度 Max | +85 °C |
寸法 | 4.9 x 3.9 x 1.5mm |
ADC数 | 4 x 10ビット |
幅 | 3.9mm |
LINチャネルの数 | 0 |
高さ | 1.5mm |
インストラクションセットアーキテクチャ | RISC |
ADCユニット数 | 1 |
