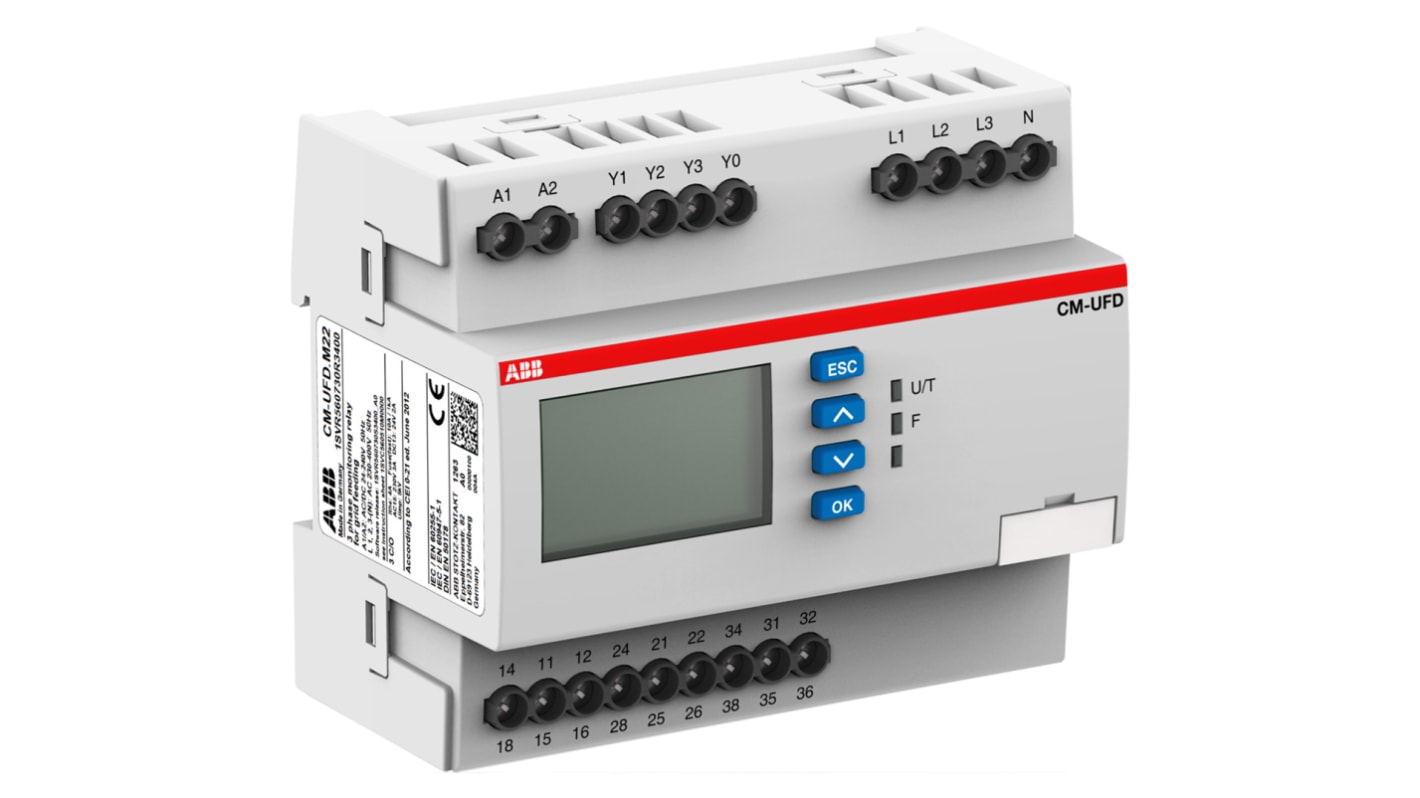

モニタリングリレー ABB SPDT 24 → 240 V ac/dc 67mm
- RS品番 876-2554
- メーカー型番 CM-UFD.M22
- メーカー/ブランド名 ABB
データシート
その他
RoHSステータス: 適合
詳細情報
CM-UFDグリッドフィードリレー
CM-UFDシリーズの優れた設計のグリッド給電リレーでは、公共の電力網への送電時に数多くのグリッドパラメータを安全かつ確実に監視することができます。
主な機能:
単相 / 三相電源(2線式、3線式、4線式ACシステム)の電圧及び周波数の監視
0分平均値監視
周波数変化率の監視を設定可能
ベクトル偏移検出を設定可能
最大99件のエラーを記憶
パスワード保護機能を用意
仕様
| 特性 | |
|---|---|
| 監視アプリケーション | 周波数、電圧 |
| 電源電圧 | 24 → 240 V ac/dc |
| 接点構成 | SPDT |
| 電圧感度 | 不足電圧, 過電圧 |
| 電気フェーズ | 1, 3 |
| 電圧検出範囲 | 0 → 312 (2ワイヤ) V ac、0 → 312 (4ワイヤ) V ac、0 → 540 (3ワイヤ) V ac |
| 遅延時間 | ±20 ms |
| 周波数検出範囲 | 40 → 60 Hz |
| 電流範囲 | 6.4 mA @ 230 V ac (入力), 64 mA @ 24 V dc |
| 最小検出電圧 | 0 V ac |
| 寸法 | 108 x 67 x 90 mm |
| 高さ | 90mm |
| 動作温度 Max | +60°C |
| 動作温度範囲 | -20 → +60 °C |
| 取り付けタイプ | DINレール、スナップイン |
| 周波数感度 | 周波数上昇, 周波数低下 |
| 長さ | 108mm |
| 最大検出電圧 | 312 (2 Wire) V ac, 312 (4 Wire) V ac, 540 (3 Wire) V ac |
| 動作温度 Min | -20°C |
| 最大検出周波数 | 60Hz |
| シリーズ | CM-UFD |
| 特殊機能 | ROCOF (周波数変化率)の監視, マルチバックライトLCDディスプレイ, 自動テスト機能 |
| 幅 | 67mm |
| 最小検出周波数 | 40Hz |
| ターミナルタイプ | ねじ |
| 極数 | 1 |
| 基準適合 | CE, CEI 0-21: 2012-06 + CEI 0-21, EMC, IEC/EN 60255-1, RoHS, V1: 2012-12 + A70 Terna |
