- RS品番:
- 179-9556
- メーカー/ブランド名:
- RS PRO
1 国内在庫あり - 通常1営業日でお届け
6 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は 個
¥7,800.00
(税抜)
¥8,580.00
(税込)
個 | 単価 |
1 + | ¥7,800.00 |
- RS品番:
- 179-9556
- メーカー/ブランド名:
- RS PRO
その他
- COO(原産国):
- TW
詳細情報

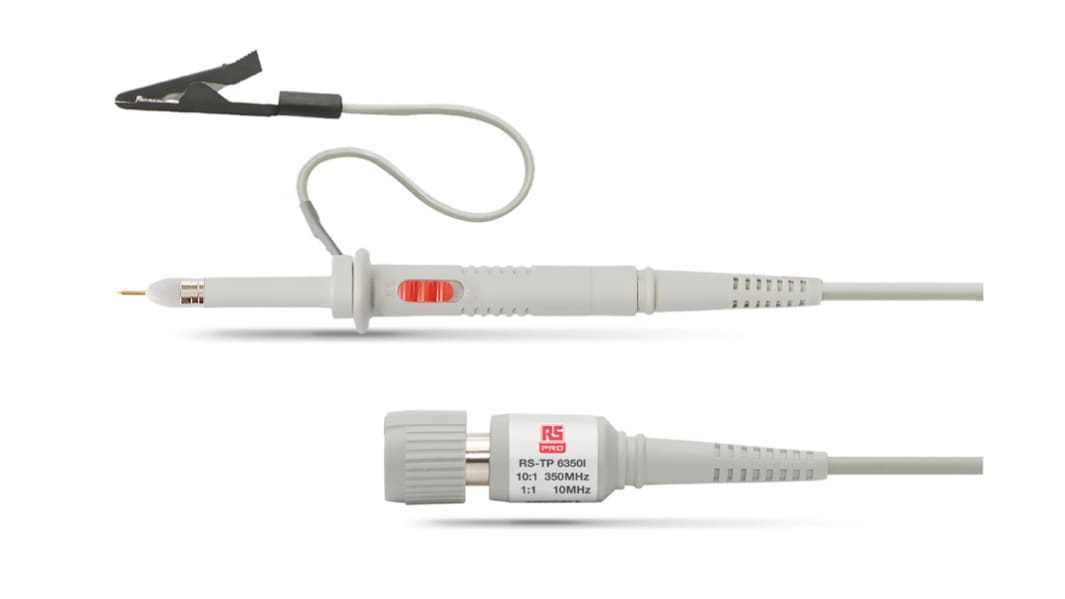

RS Pro オシロスコープ用パッシブ
信頼性が高く信頼性の高い当社ブランドの RS PRO の RS-TP 6350I パッシブオシロスコーププローブは、 RS Pro オシロスコープや主要ブランドでの使用に適した、人間工学に基づいて設計されたパッシブタイププローブです。このプローブは、帯域幅が 10 MHz 及び 350 MHz の切り替え可能な減衰( 1 : 1 / 10 : 1 )を提供し、高周波数及び低周波数で作業できます。RS-TP 6350I は、動作にバッテリや電源が不要な軽量パッシブプローブで、外出先での作業に最適です。この RS Pro パッシブオシロスコーププローブには、アクセサリキットも付属しているため、作業を GET するのに必要なすべてのものが揃っています。
特長と利点
RS Pro オシロスコープや主要ブランドと併用可能
軽量で耐久 Durable なデザインにより、さまざまな環境で外出先でも作業できます
フルアクセサリキットを含む
1 対 1 と 10 対 1 の両方を提供する切り替え可能な減衰
帯域幅: 10 MHz ( 1 : 1 )、 350 MHz ( 10 : 1 )
直径 5 mm
BNC タイプのコネクタ
安全カテゴリレベル: CAT II 55 Vrms ( 1 : 1 )、 CAT II 400 Vrms ( 10 : 1 )
補償範囲: 10 ~ 30pF
立ち上がり時間<: 1 ns ( 1 : 1 )、< 35 ns ( 10 : 1 )
入力インピーダンス: 1 M Ω / 68 pF ( 1 : 1 )、 10 M Ω / 13 pF ( 10 : 1 )
バッテリや電源は不要です
軽量で耐久 Durable なデザインにより、さまざまな環境で外出先でも作業できます
フルアクセサリキットを含む
1 対 1 と 10 対 1 の両方を提供する切り替え可能な減衰
帯域幅: 10 MHz ( 1 : 1 )、 350 MHz ( 10 : 1 )
直径 5 mm
BNC タイプのコネクタ
安全カテゴリレベル: CAT II 55 Vrms ( 1 : 1 )、 CAT II 400 Vrms ( 10 : 1 )
補償範囲: 10 ~ 30pF
立ち上がり時間<: 1 ns ( 1 : 1 )、< 35 ns ( 10 : 1 )
入力インピーダンス: 1 M Ω / 68 pF ( 1 : 1 )、 10 M Ω / 13 pF ( 10 : 1 )
バッテリや電源は不要です
内容
RS-TP 6350I プローブ
保護キャップ( 3 個)
BNCアダプタ
スプリングフック
スペアプローブ先端
コーディングリング( 8 個)
絶縁わに口クリップで終端処理されたアースリード
アーススプリング
トリミング工具
保護キャップ( 3 個)
BNCアダプタ
スプリングフック
スペアプローブ先端
コーディングリング( 8 個)
絶縁わに口クリップで終端処理されたアースリード
アーススプリング
トリミング工具
用途
オシロスコーププローブは、さまざまなテストや電気機器の測定を行うときに、オシロスコープと併用するのに不可欠な装置です。オシロスコーププローブの主なタイプはアクティブプローブとパッシブプローブの 2 種類で、どちらも帯域幅が異なり、電気エンジニアが一般的に使用します。
オシロスコーププローブ帯域幅とは何ですか?
オシロスコープの帯域幅は、オシロスコープの使用可能周波数範囲を指定します。オシロスコープの信号処理回路は、ローパスフィルタのように動作し、デバイスの周波数動作を制限します。したがって、適切な分析を行うには、オシロスコープの帯域幅がテスト対象の信号の周波数よりもかなり大きくなければなりません。
このオシロスコーププローブはパッシブですか、アクティブですか?
RS-TP 6350I オシロスコーププローブは、パッシブタイププローブで、汎用トラブルシューティングやプローブに最適です。パッシブプローブであるため、アクティブ部品がないので、電源やバッテリを使用する必要はありません。
注:
このシリーズの製品はすべて、アースに常時接続する機器向けに提供されています。
仕様
特性 | |
---|---|
プローブタイプ | パッシブ |
減衰 | 1:1, 1:10 |
帯域幅 | 350MHz |
コネクタサイズ | BNC |
プローブ数 | 1 |
シリーズ | RS-TP |
安全カテゴリ | CAT II 400V |
上昇時間 | <35ns |
