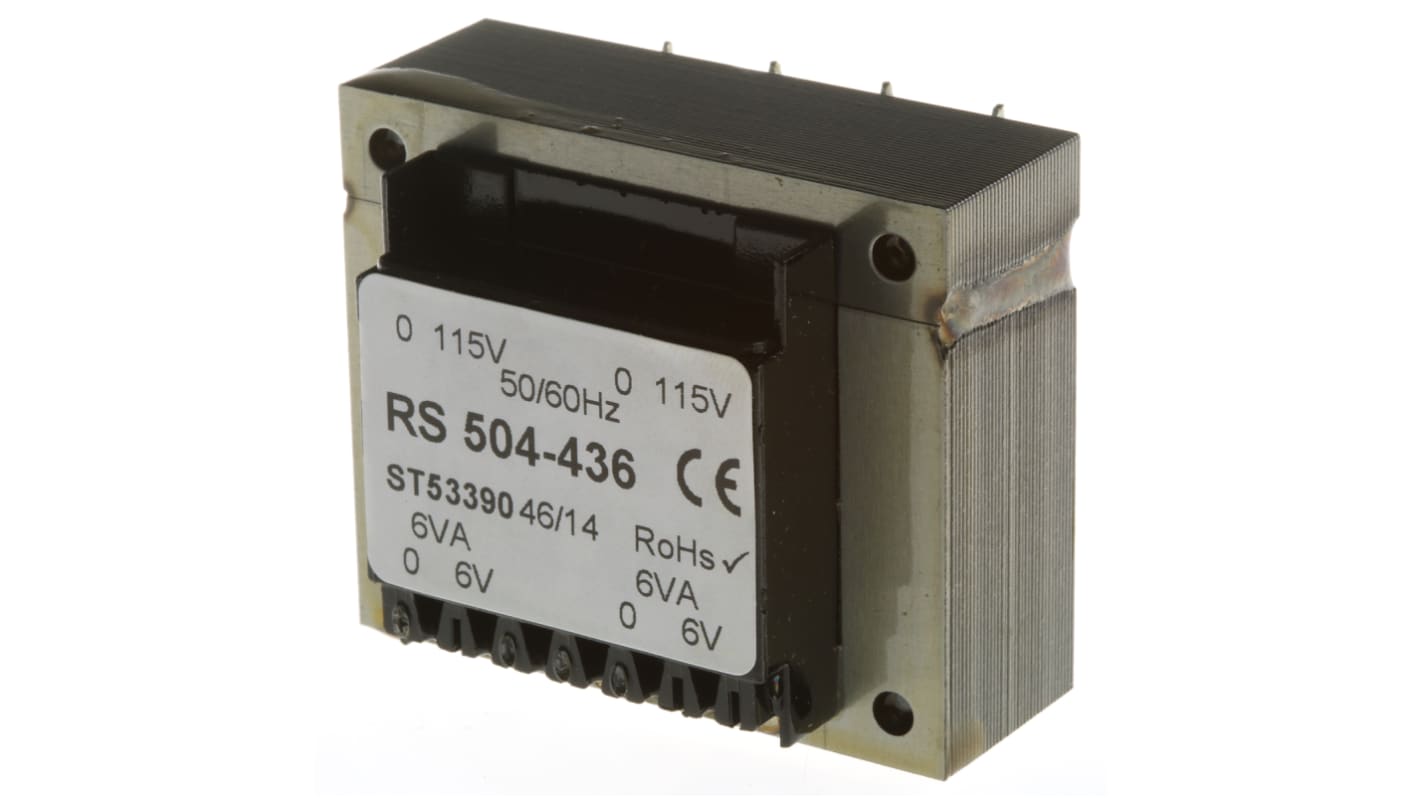

RS PRO 基板実装用トランス 一次側:115 V ac, 230 V ac 二次側:6V ac 出力数:2

  • RS品番 504-436
  • メーカー/ブランド名 RS PRO
データシート
その他
RoHSステータス: 適合
COO(原産国): PL
詳細情報

基板実装、115 / 230 Vacトランス

115 Vac、50 / 60 Hzの一次巻線2本を、直列接続で230 V、並列接続で115 Vで使用可能
完全に被覆されたボビン
100 %電気性能試験/フラッシュ試験済み
BS3535及びEN 60 742準拠をテスト検証済み

絶縁 クラスB (130 °C)
絶縁(一次側から二次側) 4 kV rms
絶縁(巻線からコア) 2 kV rms
ピン長 x 直径 5 x 1 mm
最大巻線温度 +55 °C
//media.rs-online.com/t_line/L231852-01.gif

認可

8888

規格

BS3535、EN 60 742

オープンフレーム - ラミネート

基板実装の本線トランス、1本の場合230 Vac、2本の場合115 Vac、50 / 60 Hzの一次巻線。 二次巻線はそれぞれ直列又は並列接続ができ、多様な出力電圧及び電流を得ることができます。

ダブルセクションメトリックボビン構造
全体的にニスを塗布

製品仕様
VA 調整 寸法(mm)     ピン(mm)   重量
公称 標準(%) L L h* L 直径 (kg)
3 20 38 35 30 5 1 0.14
6 25 43 36 33 5 1 0.18
12 12 54 45 41 5 1 0.4
*基板上
仕様
特性
二次定格電圧 6V ac
定格電力 12VA
一次定格電圧 115 V ac, 230 V ac
出力数 2
長さ 54mm
45mm
奥行き 41mm
寸法 54 x 45 x 41mm
重さ 400g
取付タイプ スルーホール
最小動作周波数 50Hz
最大動作周波数 60Hz
12 国内在庫あり - 通常1営業日でお届け
38 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は1個
通常価格 ¥1,054.00
949.00
(税抜)
1,024.92
(税込)
単価
1 - 9
¥949.00
10 - 24
¥884.00
25 +
¥847.00
