- RS品番:
- 168-2851
- メーカー型番:
- BU33UV7NUX-EVK-101
- メーカー/ブランド名:
- ローム
- RS品番:
- 168-2851
- メーカー型番:
- BU33UV7NUX-EVK-101
- メーカー/ブランド名:
- ローム
データシート
その他
詳細情報
BU33UV7NUXは、低消費電力の同期バックブーストコンバータで、2セルのアルカリ / ニッケルカドミウム / ニッケル水素電池又は1セルのリチウムイオン / リチウムポリマー電池を使用する製品の電源となります。出力電流は、アルカリ電池2本で500 mAとなっており、1.8 Vまで放電することができます。BU33UV7NUXはリセット回路を搭載しています(検出電圧: 1.5 V、リリース電圧: 1.9 V)。BU33UV7NUX出力電圧は、内部の抵抗分圧により3.3 Vに固定されています。Voutは、VIN電圧が3.3 Vを超えると、Vinと同じになります。
同期ブーストDC-DCコンバータ
Iomax=500 mA @ Vout=3.3 V、Vin=1.8 V (Ta=25 °C)
EN-OFF時及びUVLO時の切断機能
自動PFM / PWM (モード=H (=VIN))
固定PFM (モード=L (=0 V))
リセット機能(検出電圧=1.5 V)
パススルー機能(VIN > VOUT)
サーマルシャットダウン

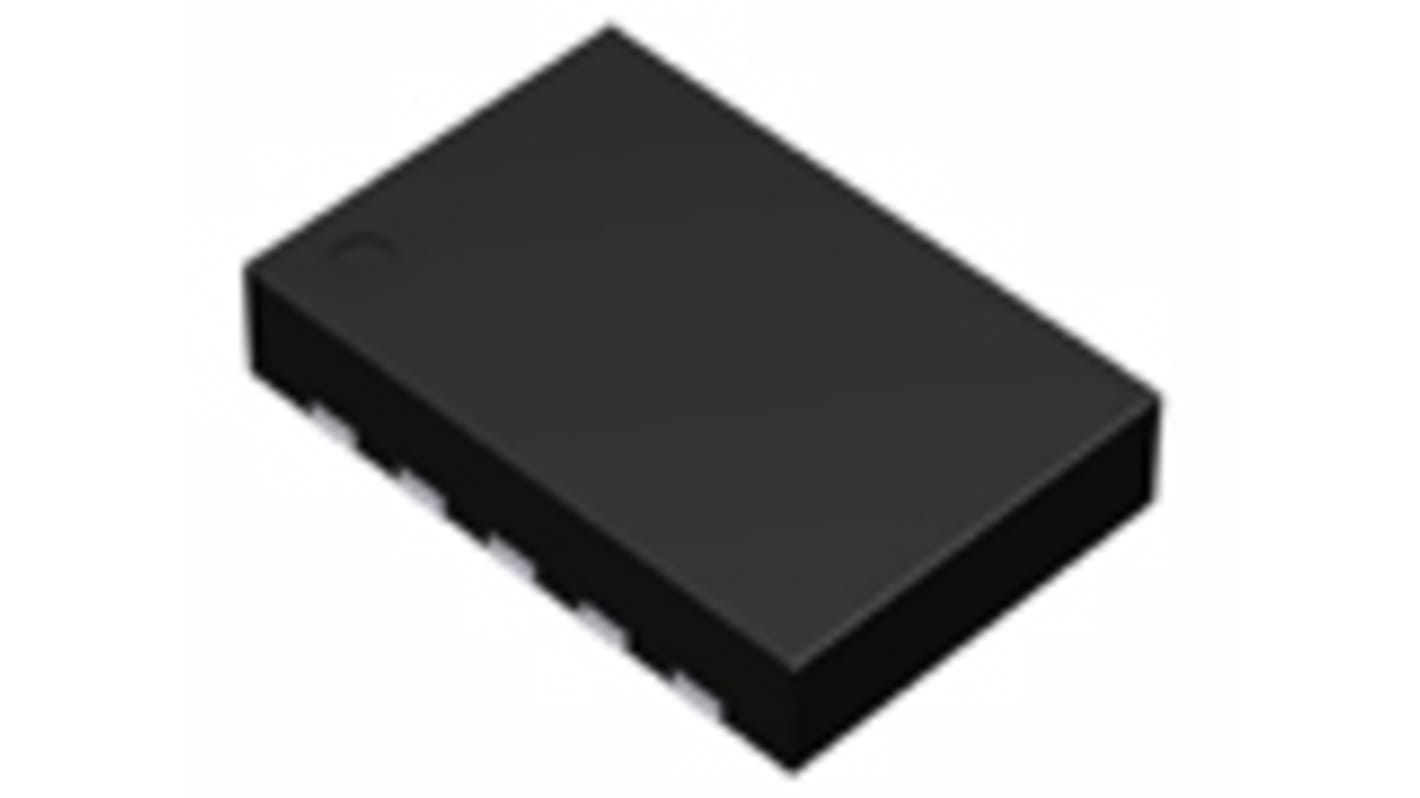

10ピン「VSON010X3020」パッケージ
Iomax=500 mA @ Vout=3.3 V、Vin=1.8 V (Ta=25 °C)
EN-OFF時及びUVLO時の切断機能
自動PFM / PWM (モード=H (=VIN))
固定PFM (モード=L (=0 V))
リセット機能(検出電圧=1.5 V)
パススルー機能(VIN > VOUT)
サーマルシャットダウン
10ピン「VSON010X3020」パッケージ
仕様
特性 | |
---|---|
電源管理機能 | DC-DCコンバータ |
併用可能製品 | BU33UV7NUXコンバータ |
キットの分類 | 評価ボード |
キット名 | Evaluation Board Synchronous Boost DC/DC Converter |
