- RS品番:
- 872-4120
- メーカー型番:
- STEVAL-IHM028V2
- メーカー/ブランド名:
- STMicroelectronics
この製品はご注文いただけません
大変申し訳ありませんが、在庫切れのため現在ご注文いただけません。
追加されました
単価: 購入単位は 個
¥59,907.00
(税抜)
¥65,897.70
(税込)
個 | 単価 |
1 + | ¥59,907.00 |
- RS品番:
- 872-4120
- メーカー型番:
- STEVAL-IHM028V2
- メーカー/ブランド名:
- STMicroelectronics
その他
- COO(原産国):
- IT
詳細情報

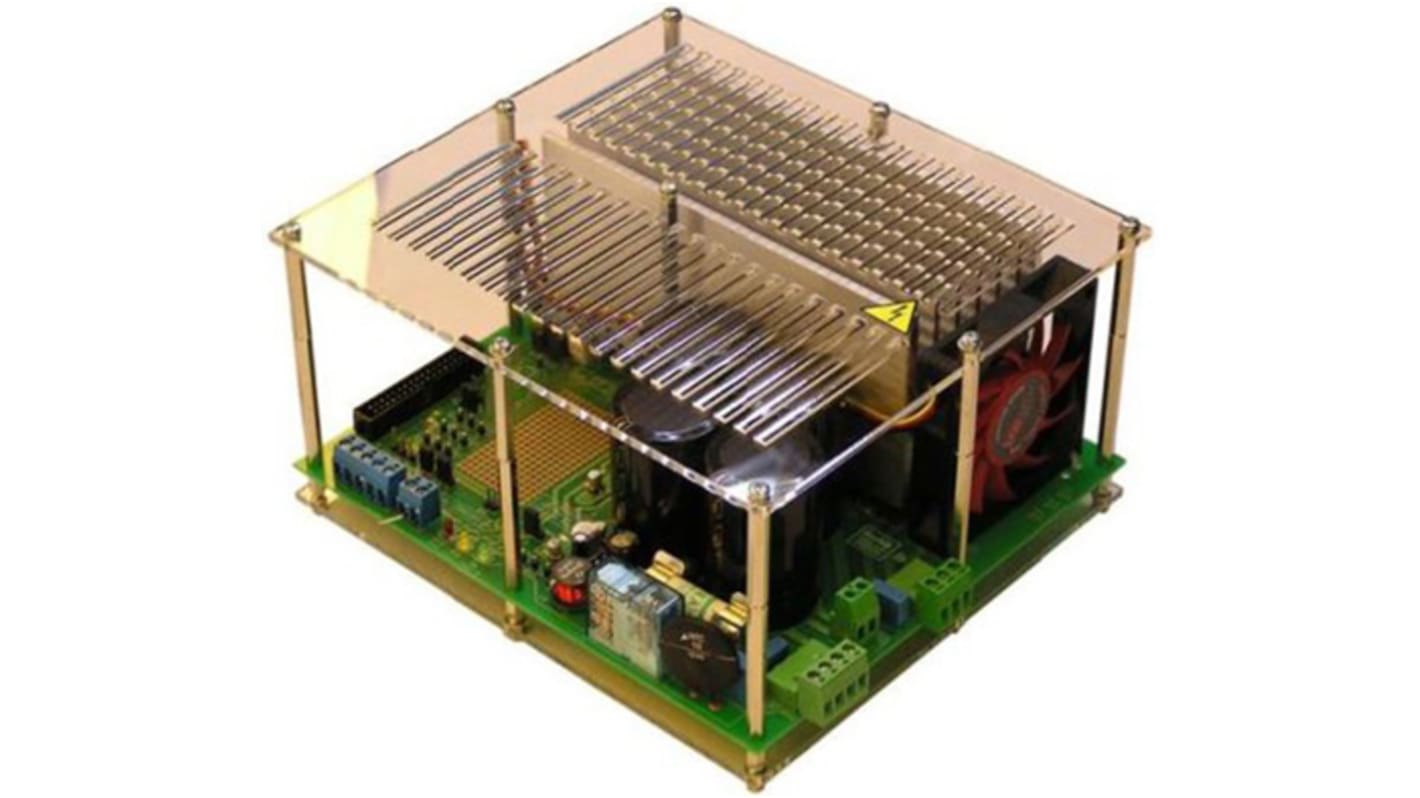

2 kW三相モータ制御評価ボード(STGIPS20C60)
STEVAL-IHM028V2評価ボードは、完全テスト済み及び実装済みのユニバーサルな設計を特徴としています。三相インバータブリッジで構成されており、600 V、17 Aインテリジェント電源モジュール(IPM)、STGIPS20C60をベースとしています。 IPM自体は、負の温度係数を有する短絡した丈夫なIGBTで構成されています。 また、電圧低下ロックアウトやスマートシャットなどの幅広い補助機能も含まれています。
このボードは、HVAC(空調)、家電、ハイエンドな単相電動工具など、様々な用途での評価に使用できます。
このボードは、HVAC(空調)、家電、ハイエンドな単相電動工具など、様々な用途での評価に使用できます。
2 kWパワーインバータ対応の一体型ソリューション
高電圧供給モード: 電圧90 → 285 V ac又は直接DCライン125 → 400 V dc
+400 Vまでの入力電圧範囲でPFCに対応
バイパスリレー搭載の入力突入電流リミッタ
過電圧コンパレータ内蔵のブレーキ機能
単一シャント又は3シャント抵抗器電流検知方式
ホールセンサ又はエンコーダ入力
タコメータ入力
ハードウェアの過熱及び過電流保護
自動過熱切替機能付きのアクティブファン
コンパクトな安全設計
ブレッドボードとテストピンでさらなる評価に対応するユニバーサルな構想
高電圧供給モード: 電圧90 → 285 V ac又は直接DCライン125 → 400 V dc
+400 Vまでの入力電圧範囲でPFCに対応
バイパスリレー搭載の入力突入電流リミッタ
過電圧コンパレータ内蔵のブレーキ機能
単一シャント又は3シャント抵抗器電流検知方式
ホールセンサ又はエンコーダ入力
タコメータ入力
ハードウェアの過熱及び過電流保護
自動過熱切替機能付きのアクティブファン
コンパクトな安全設計
ブレッドボードとテストピンでさらなる評価に対応するユニバーサルな構想
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
モータコントローラ及びドライバ、STMicroelectronics
仕様
特性 | |
---|---|
電源管理機能 | モータコントローラ |
キットの分類 | 評価ボード |
対象機器 | STGIPS20C60 |
