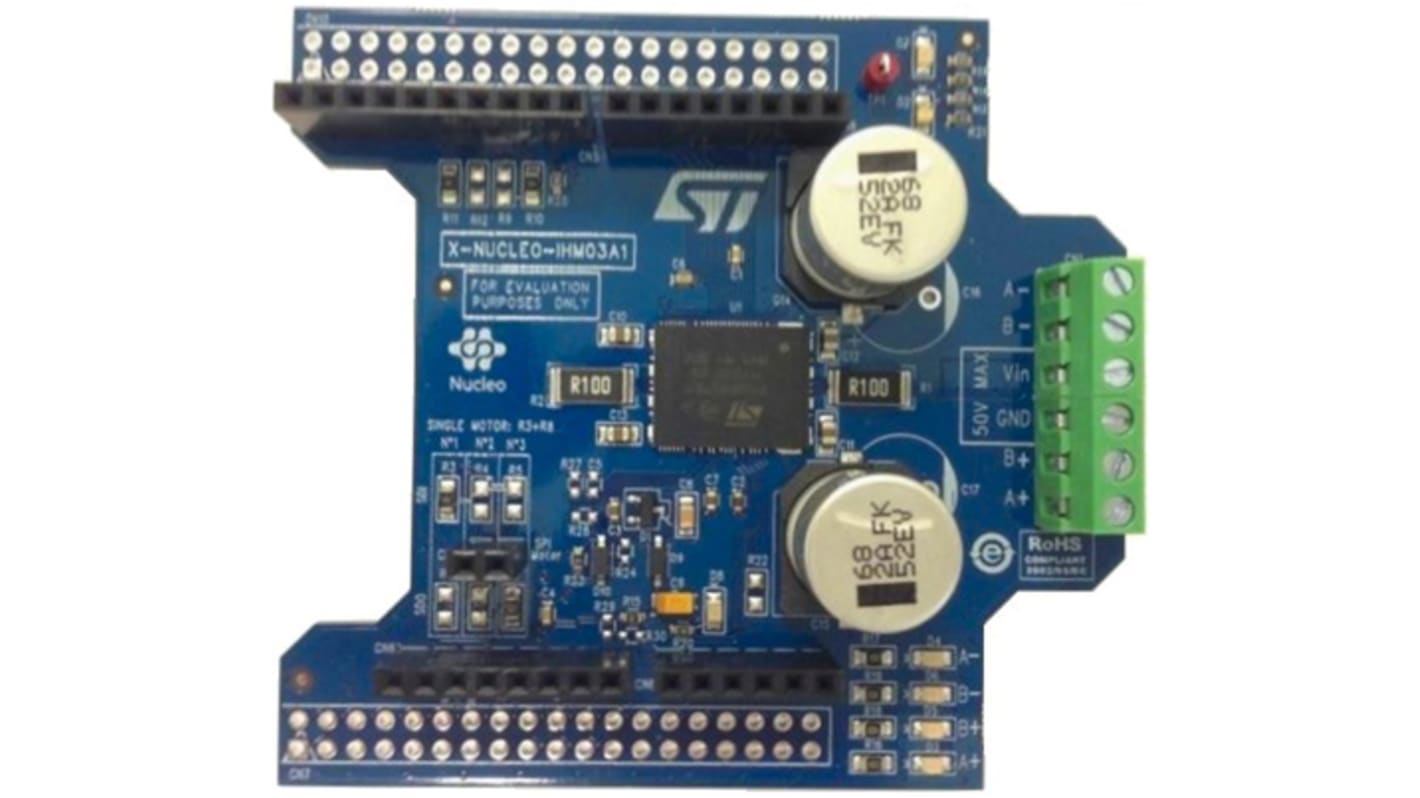

X-NUCLEO-IHM03A1高出力ステッパモータドライバ拡張ボード
X-NUCLEO-IHM03A1はpowerSTEP01に基づくシステムインパッケージです。マイクロステッピングコントローラと10 A電源MOSFETをデュアルフルブリッジ構成で統合しています。 このボードにより、高出力バイポーラステッパモータをSTM32 Nucleoプロジェクト内に実装できます。 完全デジタルのモーションコントロールは、速度プロファイル生成、位置の計算、完全な保護機能セットを通じて高度な性能と堅牢性を実現します。 X-NUCLEO-IHM03A1はArduino UNO R3コネクタに適合し、スタッキング可能な他ボードの追加をサポートして、3台までのステッパモータを1枚のSTM32 Nucleoボードで駆動します。
動作電圧: 7.5 → 85 V
調整可能な出力スルーレート
プログラム可能な速度プロファイル
1/128までのマイクロステッピング
センサレス失速検出
内蔵電圧レギュレータ
SPIインターフェイス
低静止スタンバイ電流
プログラム可能な除電のない過電流保護
過熱保護
調整可能な出力スルーレート
プログラム可能な速度プロファイル
1/128までのマイクロステッピング
センサレス失速検出
内蔵電圧レギュレータ
SPIインターフェイス
低静止スタンバイ電流
プログラム可能な除電のない過電流保護
過熱保護
モータコントローラ及びドライバ、STMicroelectronics
仕様
特性 | |
---|---|
電源管理機能 | ステッピングモータドライバ |
併用可能製品 | STM32 Nucleoボード |
キットの分類 | 評価ボード |
キット名 | X-Nucleo-IHM |
