- RS品番:
- 548-622
- メーカー型番:
- LP01-15CCKSS1M
- メーカー/ブランド名:
- NKK Switches
- RS品番:
- 548-622
- メーカー型番:
- LP01-15CCKSS1M
- メーカー/ブランド名:
- NKK Switches
その他
- COO(原産国):
- JP
詳細情報

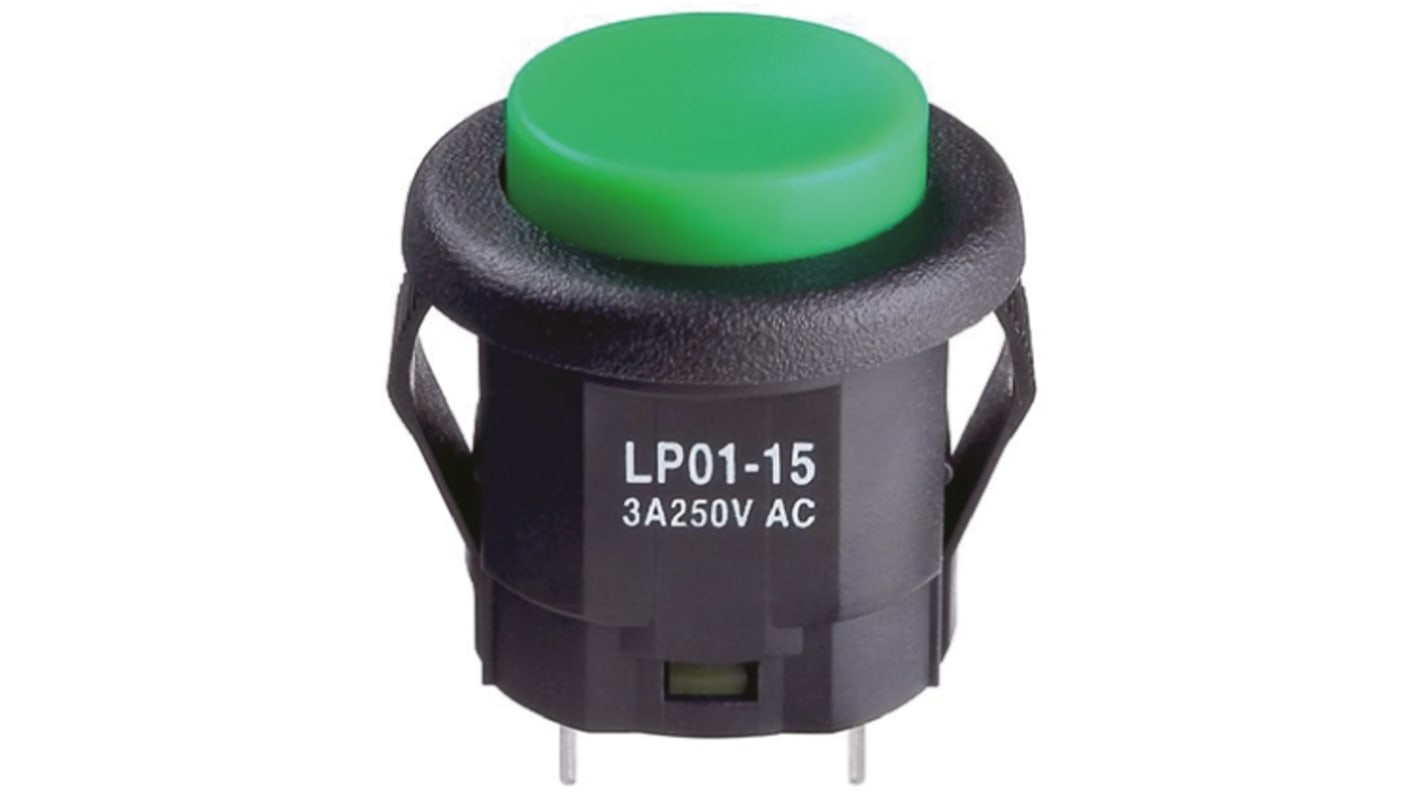

押ボタンスイッチ LP01シリーズ
指先にソフトにフィットするディンプルボタンを採用
φ16ねじ取付けとφ17.3スナップイン取付けの2種類を用意
短胴形でロングストローク(操作量:約3mm)で軽快な操作感
端子は、はんだ端子とタブ端子(#110)の兼用端子
φ16ねじ取付けとφ17.3スナップイン取付けの2種類を用意
短胴形でロングストローク(操作量:約3mm)で軽快な操作感
端子は、はんだ端子とタブ端子(#110)の兼用端子
規格
UL規格、C-UL規格
仕様
特性 | |
---|---|
動作特性 | モーメンタリ |
パネルのカットアウト直径 | 16mm |
実装タイプ | パネルマウント |
プッシュボタンの色 | 緑 |
接点構成 | SPDT |
コンタクト定格電流 | 3 A @ 250 V ac、3 A @ 30 V dc |
コンタクト材質 | 銅めっきりん青銅スズ(固定)、銀めっきりん青銅銀(可動) |
メーカー型番 | LP01-15CCKSS1M |
ケースの色 | 黒 |
末端様式 | はんだタブ |
