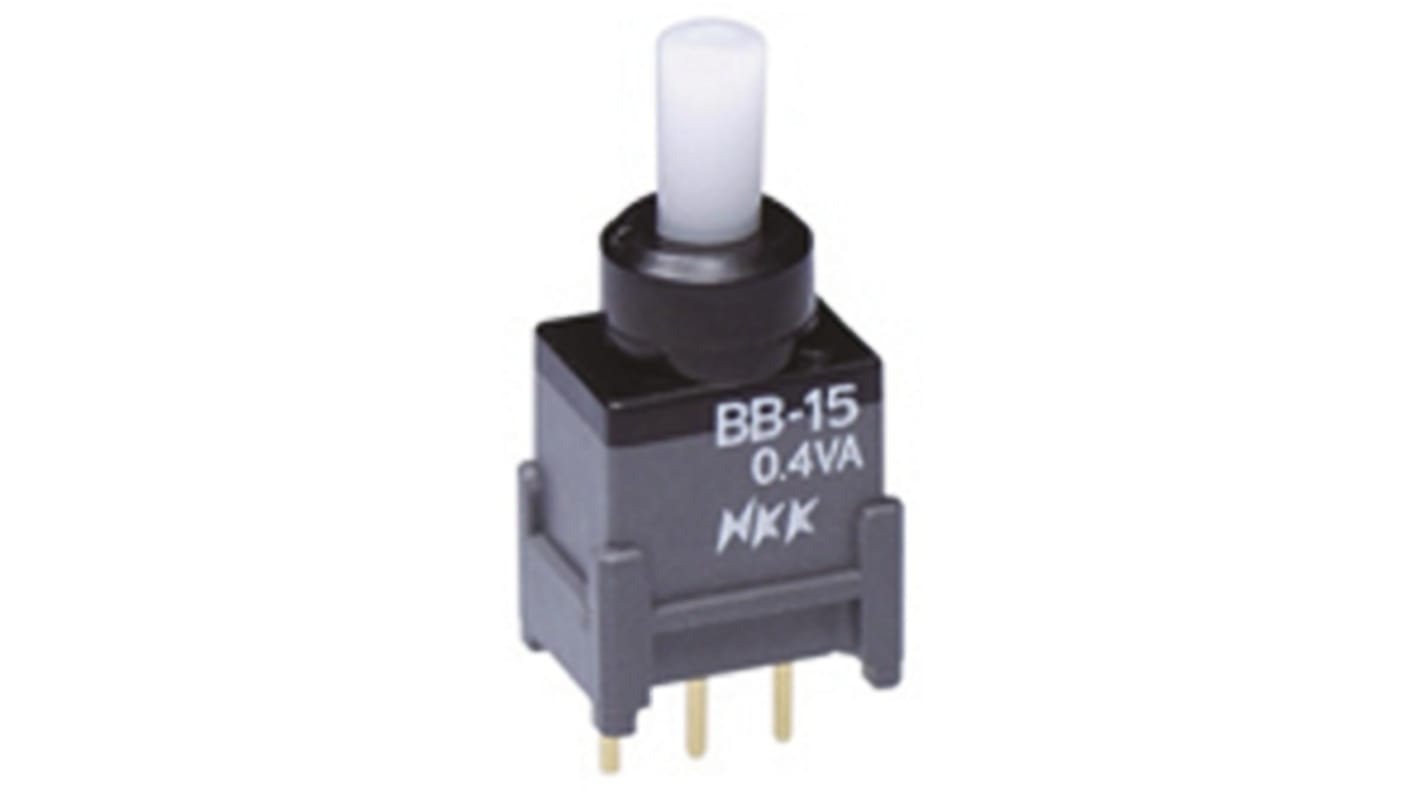

NKK Switches 押しボタンスイッチ 0.4 VA @ 28 V ac/dc モーメンタリ PCB 単極双投(SPDT)

  • RS品番 354-3421
  • メーカー型番 BB-15AP
  • メーカー/ブランド名 NKK Switches
データシート
その他
RoHSステータス: 適合
COO (Country of Origin): JP
詳細情報

Anti-Static PCB Switch B Series

Compact structure, less than 13.1mm in height excluding operating plunger
Pitch between terminals 2.54mm
Anti-static construction
High ingress prevention - Completely washable
High contact reliability maintained though U.S. patented mechanism
Gold-plated contacts
Certification: IECQ

Note: Button is optional see later in this section

Technical specification
Rating 0.4VA max. 28V max.
Contact resistance <50mΩ (At 20mV 10mA)
Insulation resistence 500VDC>500MΩ
Voltage proof 500VAC>1 minute
Operation ON - (ON) (Momentary)

備考

Washing conditions: Max immersion time 5 minutes in 5cm deep bath

//media.rs-online.com/t_line/L354342-02.gif
//media.rs-online.com/t_line/LJ354342-02.gif
仕様
特性
スイッチの動作 モーメンタリ
コンタクトのコンフィギュレーション 単極双投(SPDT)
装着タイプ PCB
コンタクト定格電流 0.4 VA @ 28 V ac/dc
動作温度 Min -30°C
コンタクト材質 金めっき銅合金(固定)、金めっきりん青銅(可動)
動作温度範囲 -30 → +85°C
アクチュエータタイプ プランジ​​ャー
ターミナルタイプ スルーホール
動作温度 Max +85°C
130 国内在庫あり - 通常1営業日でお届け
単価: 購入単位は1個
通常価格 ¥448.00
394.00
(税抜)
425.52
(税込)
単価
1 - 24
¥394.00
25 +
¥360.00
