NKK Switches 押しボタンスイッチ 0.4 VA @ 28 V ac/dc モーメンタリ PCB 緑 単極双投(SPDT)
- RS品番 428-8579
- メーカー型番 UB-15H1SKP4M-BCS
- メーカー/ブランド名 NKK Switches
データシート
その他
RoHSステータス: 適合
COO (Country of Origin): JP
詳細情報

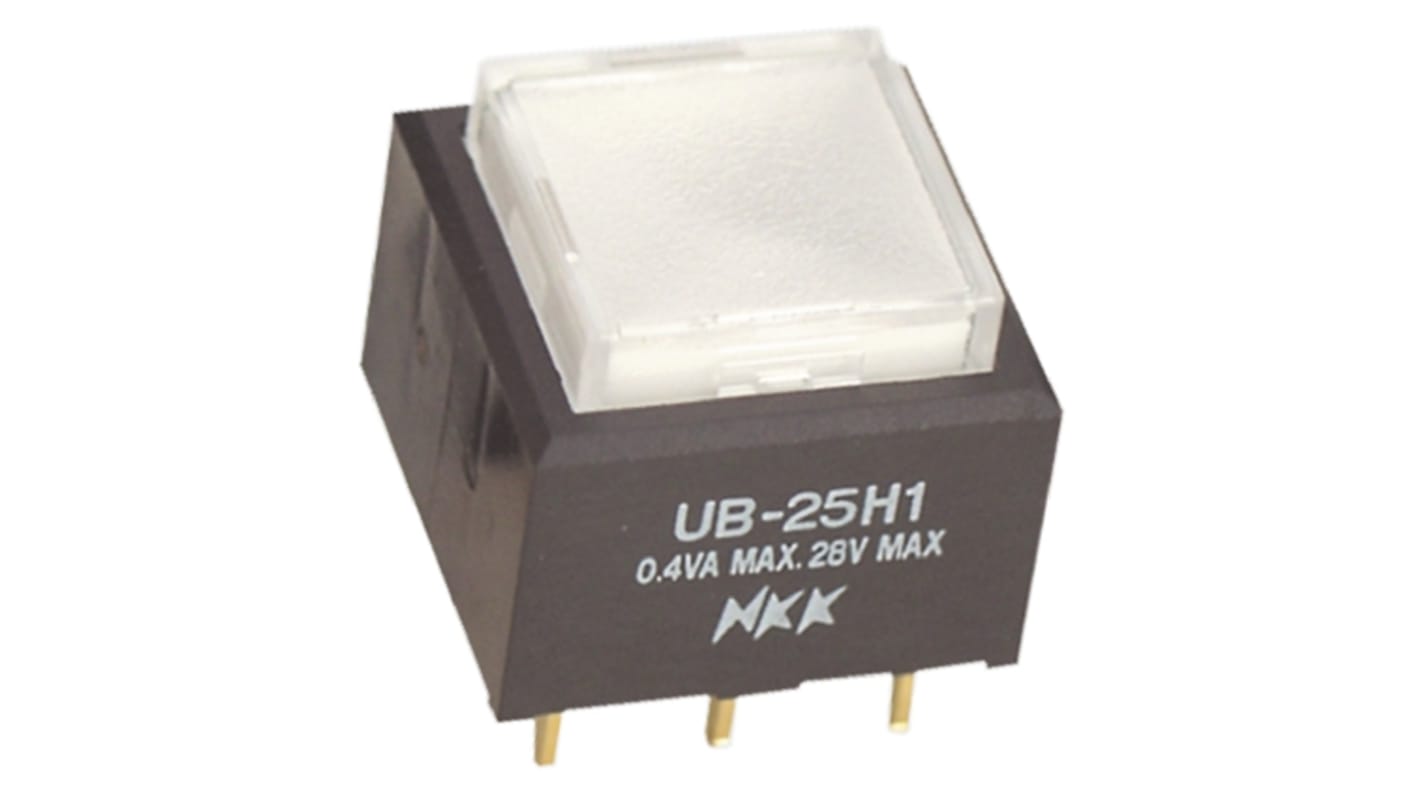

照光式押ボタンスイッチ UBシリーズ
超短胴形(高さ16.5mm)
フラックスの侵入をシャットアウト
端子間ピッチ2.54mm´nで高密度実装が可能
接点部はマイクロスイッチ機構、ロングストロークで軽快な操作感
| 品名 | 極数 | ボタンの色 | レンズの色 | LEDの色 |
| UB-25RNKP4N-MRS | 2極 | 赤 | — | — |
| UB-25RNKP4N-MWS | 2極 | 白 | — | — |
| UB-25RNKP4N-MYS | 2極 | 黄 | — | — |
| 品名 | 極数 | ボタンの色 | レンズの色 | LEDの色 |
| 照光式角型モーメンタリスイッチ | ||||
| UB-15H1SKP4M-ACS | 単極 | 透明 | 透明 | 緑 |
| UB-15H1SKP4M-BCS | 単極 | 緑 | 透明 | 緑 |
| UB-15H1SKP4R-ACS | 単極 | 透明 | 透明 | 赤 |
| UB-15H1SKP4R-CCS | 単極 | 赤 | 透明 | 赤 |
| UB-15H1SKP4Y-ACS | 単極 | 透明 | 透明 | 黄 |
| UB-15H1SKP4Y-DCS | 単極 | 黄 | 透明 | 黄 |
| UB-25H1SKP4M-ACS | 2極 | 透明 | 透明 | 緑 |
| UB-25H1SKP4M-BCS | 2極 | 緑 | 透明 | 緑 |
| UB-25H1SKP4R-ACS | 2極 | 透明 | 透明 | 赤 |
| UB-25H1SKP4R-CCS | 2極 | 赤 | 透明 | 赤 |
| UB-25H1SKP4Y-ACS | 2極 | 透明 | 透明 | 黄 |
| UB-25H1SKP4Y-DCS | 2極 | 黄 | 透明 | 黄 |
| 照光式長角型モーメンタリスイッチ | ||||
| UB-15H1RNKP4M-FNS | 単極 | 緑 | 乳白 | 緑 |
| UB-15H1RNKP4R-GNS | 単極 | 赤 | 乳白 | 赤 |
| UB-15H1RNKP4Y-HNS | 単極 | 黄 | 乳白 | 黄 |
| UB-25H1RNKP4M-FNS | 2極 | 緑 | 乳白 | 緑 |
| UB-25H1RNKP4R-GNS | 2極 | 赤 | 乳白 | 赤 |
| UB-25H1RNKP4Y-HNS | 2極 | 黄 | 乳白 | 黄 |
| 非照光式角型モーメンタリスイッチ | ||||
| UB-15SKP4N-LBS | 単極 | 青 | — | — |
| UB-15SKP4N-LMS | 単極 | 緑 | — | — |
| UB-15SKP4N-LRS | 単極 | 赤 | — | — |
| UB-15SKP4N-LWS | 単極 | 白 | — | — |
| UB-15SKP4N-LYS | 単極 | 黄 | — | — |
| UB-25SKP4N-LBS | 2極 | 青 | — | — |
| UB-25SKP4N-LMS | 2極 | 緑 | — | — |
| UB-25SKP4N-LRS | 2極 | 赤 | — | — |
| UB-25SKP4N-LWS | 2極 | 白 | — | — |
| UB-25SKP4N-LYS | 2極 | 黄 | — | — |
| 非照光式長角型モーメンタリスイッチ | ||||
| UB-15RNKP4N-MBS | 単極 | 青 | — | — |
| UB-15RNKP4N-MMS | 単極 | 緑 | — | — |
| UB-15RNKP4N-MRS | 単極 | 赤 | — | — |
| UB-15RNKP4N-MWS | 単極 | 白 | — | — |
| UB-15RNKP4N-MYS | 単極 | 黄 | — | — |
| UB-25RNKP4N-MBS | 2極 | 青 | — | — |
| UB-25RNKP4N-MMS | 2極 | 緑 | — | — |
| 定格 | 0.4VA MAX. 28V MAX. |
| 接触抵抗 | 100mΩ以下 (20mV 10mAにて) |
| 絶縁抵抗 | DC 500V 200MΩ以上 |
| 耐電圧 | AC1.0kV (端子・端子間) 1分間以上 |
| AC1.5kV (端子・アース間) 1分間以上 | |
| 端子部形状 | ストレートPC |
仕様
| 特性 | |
|---|---|
| スイッチの動作 | モーメンタリ |
| コンタクトのコンフィギュレーション | 単極双投(SPDT) |
| 装着タイプ | PCB |
| コンタクト定格電流 | 0.4 VA @ 28 V ac/dc |
| イルミネーション | あり |
| アクチュエータ色 | 緑 |
| LEDのカラー | 緑 |
| ターミナルタイプ | スルーホール |
| アクチュエータタイプ | ボタン |
| 動作温度範囲 | -25 → +50°C |
| コンタクト材質 | 金めっき銀合金、金めっき銅合金 |
| 動作温度 Min | -25°C |
| 動作温度 Max | +50°C |
18 国内在庫あり - 通常1営業日でお届け
単価： 購入単位は1個
￥
680.00
(税抜)
￥
734.40
(税込)
個
単価
1 - 24
￥680.00
25 +
￥646.00
