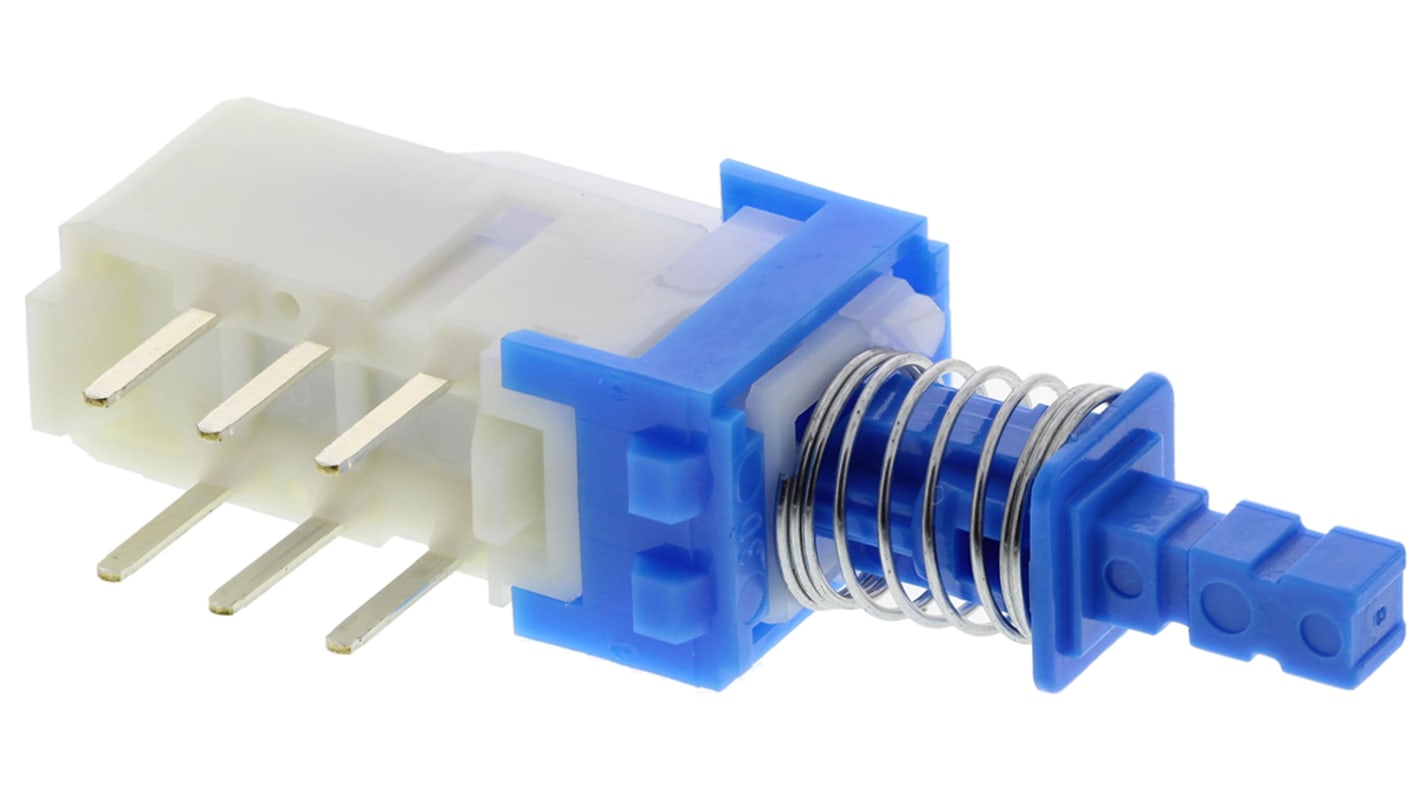

Alps Alpine 押しボタンスイッチ 100 mA @ 30 V dc モーメンタリ PCB 双極双投(DPDT)

  • RS品番 758-2095
  • メーカー型番 SPUN190900
  • メーカー/ブランド名 Alps Alpine
データシート
その他
RoHSステータス: 適合
詳細情報

Alps押ボタンスイッチ - SPUJ及びSPUNシリーズ

アルプス電気のこのSPUJ / SPUNシリーズのプッシュスイッチは、水平取り付けのノンショート型信号スイッチで、スルーホール基板実装に最適です。 これらのプッシュスイッチは、ストレート又は成形スナップインピンから選択可能です。また、モメンタリ(ノンロック)又はラッチ(セルフロック)動作、2極 / 4極のコンタクト構成、さまざまなスイッチストロークや操作荷重のタイプも取り揃えています。

SPUJシリーズのストロークは2 mm、SPUN押ボタンスイッチのスイッチストロークは2.5 mmです。 定格0.1 A @ 30 V dc、50 μA @ 3 V dc、接触抵抗20 mΩ、最少絶縁抵抗100 MΩ、及び1分間の耐電圧500 V acとなっています。

このシリーズのスイッチの種類:
• 品番758-2114: 2極モメンタリストレートスイッチ
• 品番758-2111: 2極ラッチストレートスイッチ
• 品番758-2118: 4極ラッチストレートスイッチ
• 品番758-2127: 4極ラッチスナップインスイッチ
• 品番758-2095: 2極モメンタリストレートスイッチ
• 品番758-2105: 2極モメンタリスナップインスイッチ
• 品番758-2098: 2極ラッチストレートスイッチ
• 品番758-2091: 2極ラッチスナップインスイッチ
• 品番758-2108: 4極ラッチストレートスイッチ
• 品番758-2102: 4極ラッチスナップインスイッチ

寸法:

• SPUJ 2極 = 全体の奥行き25 mm、高さ8.8 mm、幅7.5 mm
• SPUJ 4極 = 全体の奥行き32.5 mm、高さ8.8 mm、幅7.5 mm
• SPUN 2極 = 全体の奥行き42 mm、高さ13 mm、幅10 mm
• SPUN 4極 = 全体の奥行き54 mm、高さ13 mm、幅10 mm

Alps押ボタンスイッチ

仕様
特性
動作特性 モーメンタリ
実装タイプ PCB
イルミネーション なし
接点構成 双極双投(DPDT)
定格電圧 30V dc
コンタクト定格電流 100 mA @ 30 V dc
末端様式 ストレートスルーホール
20 国内在庫あり - 通常1営業日でお届け
単価: 購入単位は4個
245.50
(税抜)
270.05
(税込)
単価
1箱あたりの価格*
4 - 196
¥245.50
¥982.00
200 - 396
¥174.50
¥698.00
400 - 996
¥162.75
¥651.00
1000 - 1996
¥149.75
¥599.00
2000 +
¥134.50
¥538.00
* 購入単位ごとの価格
