- RS品番:
- 195-8318
- メーカー型番:
- KVR32S22D8/16
- メーカー/ブランド名:
- Kingston
- RS品番:
- 195-8318
- メーカー型番:
- KVR32S22D8/16
- メーカー/ブランド名:
- Kingston
データシート
その他
詳細情報

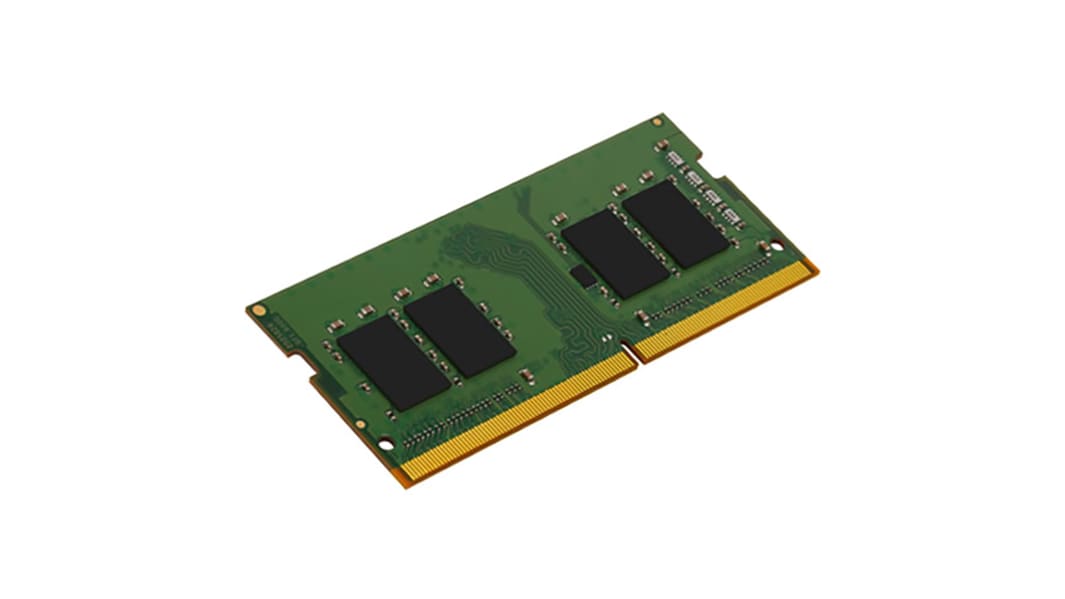

このドキュメントでは、ValueRAM KVR32S22D8/16について説明します。この製品は、16個の1G x 8ビットFBGAコンポーネントに基づく2G x 64ビット(16GB) DDR4-3200 CL22 SDRAM (同期DRAM)で、2Rx8、非ECCを特長とするメモリモジュールです。SPDは、1.2 Vで17-17-17の遅延DDR4-3200タイミングにプログラミングされています。この260ピンDIMMでは、金のコンタクトフィンガーが使用されています。
電源: VDD = 1.2 V (標準)
VDDQ = 1.2 V (標準)
VPP = 2.5 V (標準)
VDDSPD = 2.2 V → 3.6 V
データ、ストロボ、及びマスク信号用の公称 / 動的オンダイ終端(ODT)
低消費電力自動自己リフレッシュ(LPASR)
データバス用のデータバス反転(DBI)
オンダイVREFDQの生成とキャリブレーション
シングルランク
オンボードI2シリアルプレゼンス検出(SPD) EEPROM
内部バンク x 16、4バンク x 4グループ
固定バーストチョップ(BC) 4 / バースト長(BL) 8、モードレジスタセット(MRS)経由
選択可能なBC4又はBL8オンザフライ(OTF)
フライバイトポロジ
終端された制御コマンドとアドレスバス
基板の高さ: 30.00 mm (1.18インチ)
ハロゲンフリー
VDDQ = 1.2 V (標準)
VPP = 2.5 V (標準)
VDDSPD = 2.2 V → 3.6 V
データ、ストロボ、及びマスク信号用の公称 / 動的オンダイ終端(ODT)
低消費電力自動自己リフレッシュ(LPASR)
データバス用のデータバス反転(DBI)
オンダイVREFDQの生成とキャリブレーション
シングルランク
オンボードI2シリアルプレゼンス検出(SPD) EEPROM
内部バンク x 16、4バンク x 4グループ
固定バーストチョップ(BC) 4 / バースト長(BL) 8、モードレジスタセット(MRS)経由
選択可能なBC4又はBL8オンザフライ(OTF)
フライバイトポロジ
終端された制御コマンドとアドレスバス
基板の高さ: 30.00 mm (1.18インチ)
ハロゲンフリー
仕様
特性 | |
---|---|
容量 | 16 GB |
スピード | 3200MHz |
メモリクラス | DDR4 |
メモリソケット | SODIMM |
ピン | 260 |
電圧 | 1.2V |
CASレイテンシ | 22 |
