- RS品番:
- 163-7341
- メーカー型番:
- S2-LPQTR
- メーカー/ブランド名:
- STMicroelectronics
一時的な在庫切れ - 2025/03/28に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は4000 個
¥287.006
(税抜)
¥315.707
(税込)
個 | 単価 | 購入単位毎合計* |
4000 - 4000 | ¥287.006 | ¥1,148,024.00 |
8000 - 36000 | ¥280.03 | ¥1,120,120.00 |
40000 - 56000 | ¥273.054 | ¥1,092,216.00 |
60000 - 76000 | ¥266.078 | ¥1,064,312.00 |
80000 + | ¥259.102 | ¥1,036,408.00 |
* 購入単位ごとの価格 |
- RS品番:
- 163-7341
- メーカー型番:
- S2-LPQTR
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報
S2-LPは、高性能・超低電力のRFトランシーバで、サブ1 GHz帯域のRFワイヤレス用途を想定しています。ISM及びSRDの433、868、920 MHzのライセンスフリー周波数帯で動作するよう設計されていますが、プログラムにより、430 ~ 470 MHz、860 ~ 940 MHz帯域でも動作します。S2-LPは、2(G)FSK、4(G)FSK、OOK、ASKの各種の変調スキームをサポートしています。
優れたレシーバ選択性とブロック性能
プログラム可能な最大出力電力: +16 dBm
RXデジタルフィルタのプログラム可能
チャンネル間隔のプログラム可能
高速始動及び周波数シンセサイザ整定時間
自動周波数オフセット補償、AGC及びシンボルタイミングリカバリ
タイムアウトプロトコルエンジンを内蔵
アンテナダイバーシティアルゴリズム
完全内蔵型超低出力RC発振器
内蔵タイマ又は外部イベントによるウェイクアップ駆動
デジタルリアルタイムRSSI
フレキシブルなパケット長、ダイナミックなペイロード長
プログラム可能な最大出力電力: +16 dBm
RXデジタルフィルタのプログラム可能
チャンネル間隔のプログラム可能
高速始動及び周波数シンセサイザ整定時間
自動周波数オフセット補償、AGC及びシンボルタイミングリカバリ
タイムアウトプロトコルエンジンを内蔵
アンテナダイバーシティアルゴリズム
完全内蔵型超低出力RC発振器
内蔵タイマ又は外部イベントによるウェイクアップ駆動
デジタルリアルタイムRSSI
フレキシブルなパケット長、ダイナミックなペイロード長
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
テクノロジー | ワイヤレスM-Bus |
モジュレーション技術 | ASK, FSK, OOK |

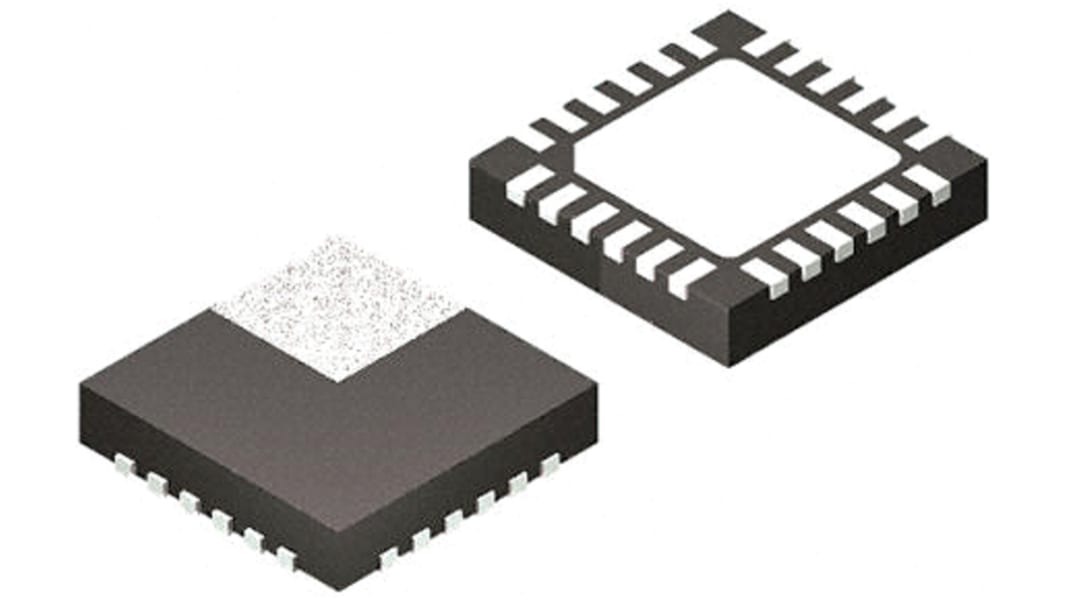

パッケージタイプ | QFN |
ピン数 | 24 |
寸法 | 4.15 x 4.15 x 0.95mm |
実装タイプ | 表面実装 |
長さ | 4.15mm |
幅 | 4.15mm |
高さ | 0.95mm |
最大動作バンド1周波数 | 470MHz |
最大動作バンド2周波数 | 940MHz |
動作供給電圧 Max | 3.6 V |
動作温度 Max | +85 °C |
最小動作バンド1周波数 | 430MHz |
最小動作バンド2周波数 | 860MHz |
動作供給電圧 Min | 1.8 V |
動作バンド数 | 2 |
動作温度 Min | -40 °C |
