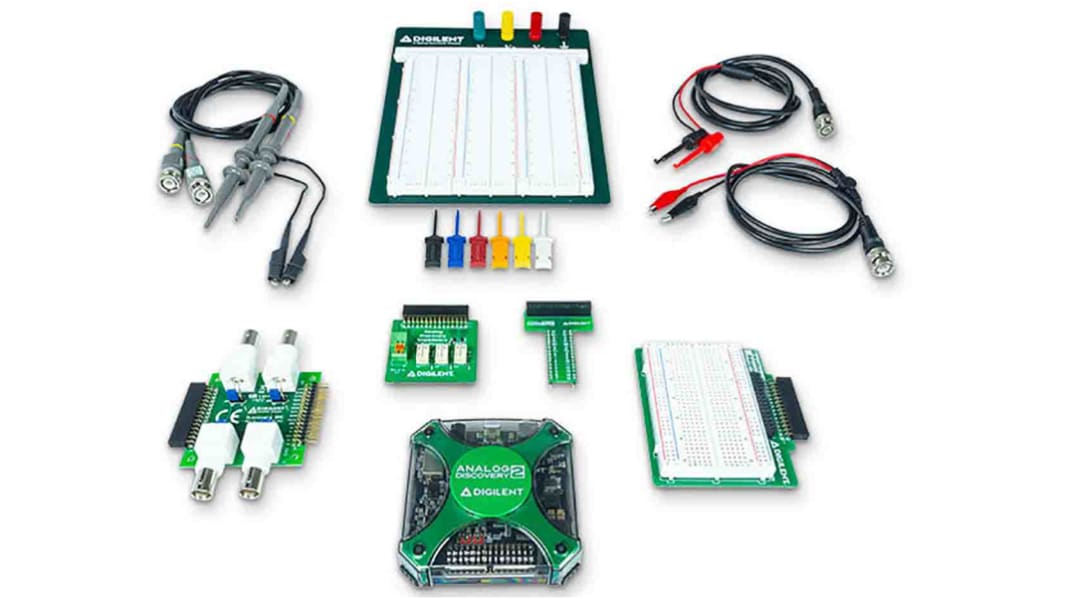

Digilent 信号変換開発キット Ultimate Analog Discovery 2 Bundle 471-027

Digilent Analog Discovery 2™は、Analog Devices 社と共同開発した多機能な測定器で、さまざまな混合信号回路の測定、視覚化、生成、記録、制御が可能です。
低価格のAnalog Discovery 2 はポケットに収まるほど小型ですが、ラボ機器に代わる十分な性能を備えています。
工学部の学生、ホビー、電子工作愛好家が、研究室の内外を問わず、あらゆる環境でアナログ・デジタル回路の作業を行うことができます。

アナログとデジタル入出力は、シンプルなワイヤープローブで回路に接続できます。また、Analog Discovery BNCアダプタやBNCプローブを使用して、入出力を接続して利用することも可能です。


無料のWaveFormsソフトウェアによって駆動されるAnalogDiscovery 2は、以下の測定器として動作するように設定することができます。

• 2 チャンネルオシロスコープ（1 MΩ、± 25 V、差動、14 ビット、100 M サンプル / 秒、30 MHz以上の帯域幅 - Analogue Discovery BNC アダプターボード付属）
• 2 チャンネル任意関数発生器（ ± 5 V 、 14 ビット、 100 M サンプル / 秒、 20 MHz 以上の帯域幅 - Analog Discovery BNC アダプタボード付属）
• 複製AWG信号で外部ヘッドホンやスピーカーを駆動するステレオオーディオアンプ
• 16 チャンネルパターン発生器（ 3.3 V CMOS 、 100 M サンプル / 秒）
• ボタン、スイッチ、 LED を含む 16 チャンネル仮想デジタル I/O - ロジックトレーニング用途に最適
• 16 チャンネルデジタルロジックアナライザ（ 3.3 V CMOS 、 100 M サンプル / 秒）
• 複数の機器を連携させるための入出力デジタルトリガ信号 x 2 （ 3.3V CMOS ）
• プログラム可能な電源装置 x 2 （ 0 → +5V 、 0 → -5V ）使用可能な最大出力電流と電力は、Analog Discovery 2の電源に依存する
• 各電源の最大出力は250mW、USB給電の場合は合計500mW
• 外部壁電源を使用する場合、各電源で最大電流700mAまたは最大電力2.1W
• シングルチャンネル電圧計（AC、DC、±25V）
• ネットワークアナライザ - 回路のボード線図、ナイキスト線図、ニコルズ線図範囲： 1 Hz → 10 MHz
• スペクトラムアナライザ - パワースペクトラムとスペクトラム測定（ノイズフロア、 SFDR 、 SNR 、 THD など）
• デジタルバスアナライザ(SPI、I²C、UART、パラレル)

ブランクキャンバスは、 Analog Discovery Studio 用の大型プロトタイプサーフェスと 6 つの電源（ 3.3 V 、 5 V 、 ± 12 V 、 ± 可変）への接続が可能です。この大型プロトタイプサーフェスは、利便性を高めるために、構成が3つの電源レールを備えた2つの標準的なブレッドボードに配線されています。電源との接続部には銅パッドがあり、直接ハンダ付けするか、付属の電源ブレッドボードを用いて無ハンダ接続が可能です。基板上部には、一般的なICパッケージに対応した11個の切り欠きがあります。オプションで2枚の無はんだブレッドボードを追加することで、無はんだブレッドボード面を利用することができます。
