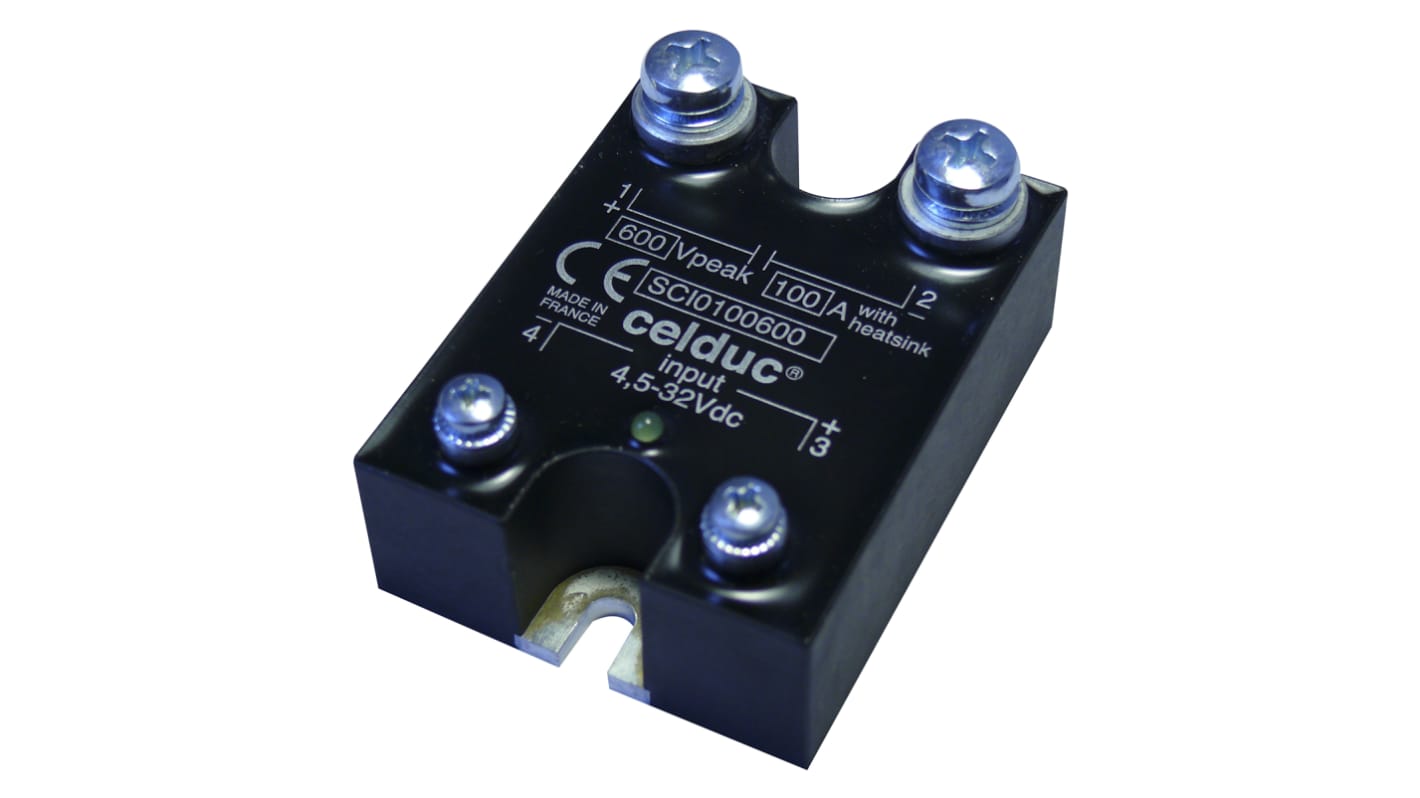

Celduc ソリッドステートリレー 最大負荷電流:100 A 最大負荷電圧:600 V dc パネルマウント, SCI0100600
- RS品番:
- 917-4709
- メーカー型番:
- SCI0100600
- メーカー/ブランド名:
- Celduc
- RS品番:
- 917-4709
- メーカー型番:
- SCI0100600
- メーカー/ブランド名:
- Celduc
その他
- COO（原産国）:
- FR
詳細情報
IGBT出力付きソリッドステートリレー
DC 用途向けのIGBT出力付きソリッドステートリレー
スイッチング電力損失を制限する内部回路
低レベルの伝導又は輻射干渉
スイッチング電力損失を制限する内部回路
低レベルの伝導又は輻射干渉
DCスイッチング
仕様
特性 | |
|---|---|
| 最大負荷電流 | 100 A |
| 取り付けタイプ | パネルマウント |
| 最大負荷電圧 | 600 V dc |
| 最小負荷電圧 | 0 V dc |
| 最大電圧制御 | 32 V dc |
| 最小電圧制御 | 4.5 V dc |
| スイッチングタイプ | DC |
| 電圧制御範囲 | 4.5 → 32 V dc |
| 範囲 | SCI |
| 最小負荷電流 | 0 A |
| 極数 | 1 |
| ターミナルタイプ | ねじ |
| 出力装置 | IGBT |
| リレータイプ | DC |
| 定格電圧範囲 | 0 → 600V dc |
| シリーズ | SCI |
| 最大ターンオン時間 | 0.01ms |
| 寸法 | 44.5 x 58.2 x 27mm |
| 奥行き | 58.2mm |
| 動作温度 Min | -40°C |
| 動作温度 Max | +90°C |
| 高さ | 27mm |
| 漏れ電流 | 1 mA |
| 長さ | 44.5mm |
| 動作温度範囲 | -40 → +90°C |
| 基準適合 | CE |
| 特殊機能 | 最新世代の高電圧IGBT技術、パワートランジスタの高速なオン / オフにより低い電力トランジェントを実現する新しい画期的な絶縁ドライバ、超低出力漏洩電流、低制御電流消費、リニア制御のリスクを回避するトリガ制御入力 |
