- RS品番:
- 173-6928
- メーカー型番:
- OKI-78SR-5/1.5-W36-C
- メーカー/ブランド名:
- Murata Power Solutions
11 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は1リール(360個入り)
¥245,811.00
(税抜)
¥270,392.10
(税込)
リール | 購入単位毎合計 | 単価* |
1 - 1 | ¥245,811.00 | ¥682.808 |
2 - 2 | ¥238,437.00 | ¥662.325 |
3 + | ¥231,284.00 | ¥642.456 |
* 購入単位ごとの価格 |
- RS品番:
- 173-6928
- メーカー型番:
- OKI-78SR-5/1.5-W36-C
- メーカー/ブランド名:
- Murata Power Solutions
データシート
その他
- COO(原産国):
- CN
詳細情報

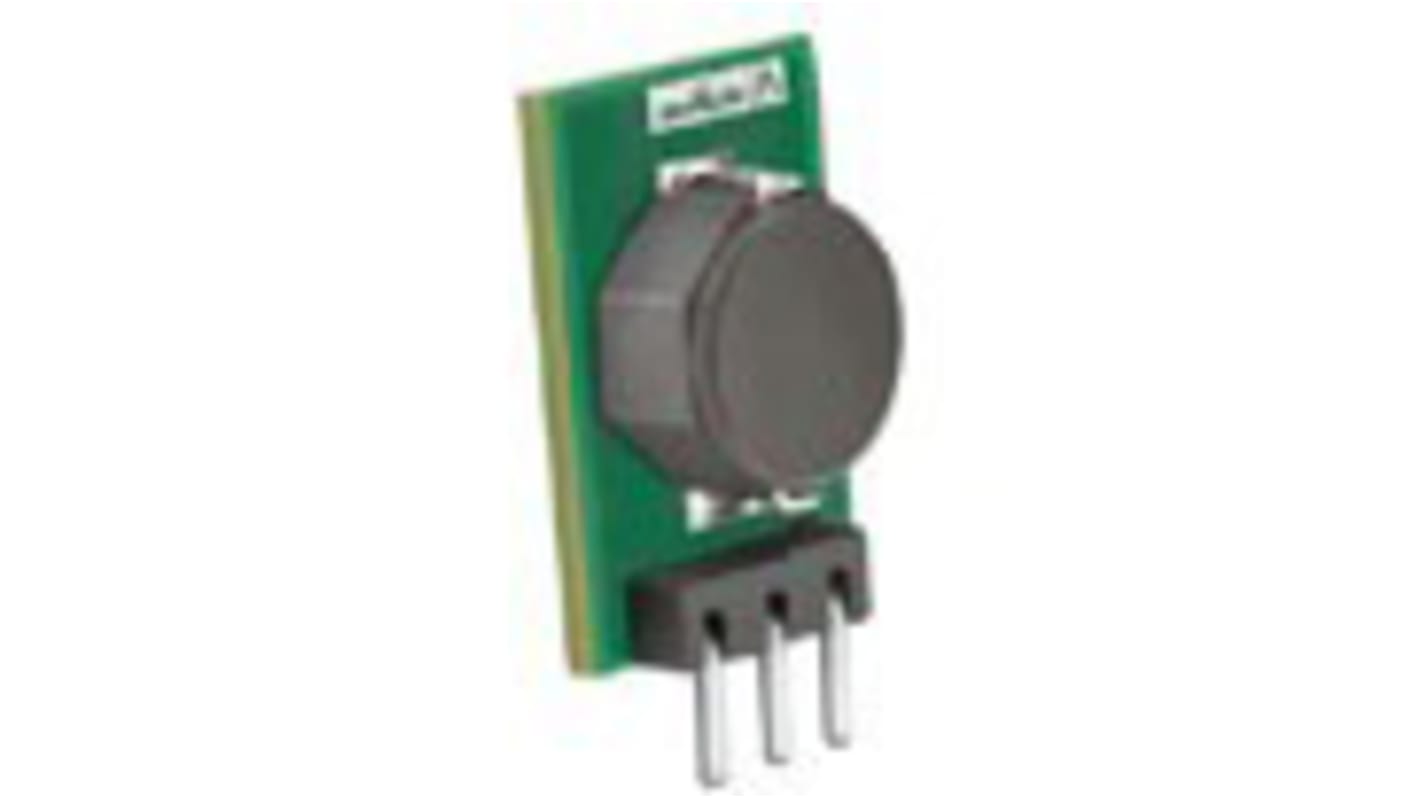

ムラタ 1.5 Aシングル出力非絶縁型DC-DCコンバータ - OKIシリーズ
ムラタ PS OKI-78SR シリーズは、 10.4 x 16.5 mm シングルインラインパッケージ SIP モジュールをベースに構築されています。この DC/DC コンバータは、組み込み機器向けの非絶縁スイッチングレギュレータです。二つの公称出力電圧、出力電流は最大1.5 Aです。固定周波数のバックスイッチングトポロジに基づいた高効率とは、発熱が非常に低く、電気的ノイズがほとんどなく、外部コンポーネントが不要であることを意味します。広範囲の入力電圧は 7 ∼ 36 V dc です。保護機能には、短絡電流制限保護などがあります。OKI-78SR スイッチングレギュレータは、すべての規格認定の基準を満たすように設計されています。RoHS-6(鉛なし)有害物質の使用を制限する指令に準拠します。
特長
超広範入力電圧範囲:7 ∼ 36 V dc
3.3 又は 5 V dcの出力電圧に対し、固定出力電流は最大1.5 A
垂直又は水平 SIP 取り付け、省スペースパッケージ
「ヒートシンクなし」直接交換用の3端子78xxシリーズのリニアレギュレータ
外付け部品なしで高効率
短絡保護
優れた熱ディレーティング性能
3.3 又は 5 V dcの出力電圧に対し、固定出力電流は最大1.5 A
垂直又は水平 SIP 取り付け、省スペースパッケージ
「ヒートシンクなし」直接交換用の3端子78xxシリーズのリニアレギュレータ
外付け部品なしで高効率
短絡保護
優れた熱ディレーティング性能
認可
UL / EN / IEC60950-1 第 2 版
Murata Power Solutions 非絶縁 DC-DC コンバータです
Murata Power Solutions 非絶縁 DC-DC コンバータは、組み込み用途に使用します。3 個の公称出力電圧端子を備え、最大出力は 1.5 A です。最大 12 V dc の超ワイド入力範囲です。固定周波数に基づく高効率とは、外付け部品を必要としない超低発熱及び低電気ノイズを意味します。この固定シングル出力コンバータは、電力を使用する場所で直接的に厳密なレギュレーションと高い効率を実現します。リニアレギュレータの代わりに直接プラグインするので、外部コンポーネントは不要です
特長と利点
外付け部品を使用しない高効率
3 端子のヒートシンクを直接交換することはできません
動作温度は -40 ℃ ~ 85 ℃です
優れた熱ディレーティング性能
短絡保護
密閉パッケージに垂直 SIP または水平実装、小型フットプリント
3 端子のヒートシンクを直接交換することはできません
動作温度は -40 ℃ ~ 85 ℃です
優れた熱ディレーティング性能
短絡保護
密閉パッケージに垂直 SIP または水平実装、小型フットプリント
用途
制御ボックス
制御ボックス
ITE コマーシャル
ITE コマーシャル
制御ボックス
ITE コマーシャル
ITE コマーシャル
認定
UL 認定
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
出力電圧 | 5V dc |
出力電流 | 1.5A |
入力電圧 | 12V dc |
実装タイプ | スルーホール |
出力数 | 1 |
パッケージ | TO-220 |
定格電力 | 7.5W |
リップルノイズ | 40mV Pk-Pk |
最高温度 | +85°C |
最低温度 | -40°C |
シリーズ | OKI-78SR |
ラインレギュレーション | ±0.25% |
奥行き | 16.5mm |
最大入力電流 | 690mA |
幅 | 8.6mm |
定格出力電力 | 7.5W |
MTBF平均故障間隔 | 78700000h |
重量 | 2g |
スイッチング周波数範囲 | 500kHz |
保護機能 | 短絡保護 |
許容回路構成 | パラレル |
長さ | 10.4mm |
電力信号変換タイプ | DC-DC |
ロードレギュレーション | ±0.4% |
