- RS品番:
- 203-3421
- メーカー型番:
- SRK1001TR
- メーカー/ブランド名:
- STMicroelectronics
- RS品番:
- 203-3421
- メーカー型番:
- SRK1001TR
- メーカー/ブランド名:
- STMicroelectronics
データシート
その他
- COO(原産国):
- CN
詳細情報
STMicroelectronics SRK1001 シリーズは、フライバックコンバータ用の Adaptive Synchronous 同期整流コントローラです。この製品は、オンザフライバックコンバータの二次側同期整流( SR )に対応しており、 QR 及び混合 CCM/DCM 固定周波数回路での動作にも適しています。このコントローラは、 N チャンネルパワー MOSFET を駆動できる高電流ゲートドライブ出力を備えています。SR MOSFET は、電流がボディダイオードを流れ始めるとすぐにオンになり、この IC の制御スキームなどの電流がゼロに近づくとオフになります。
最小遅延時間と Adaptive ターンオフロジックで高速ターンオン

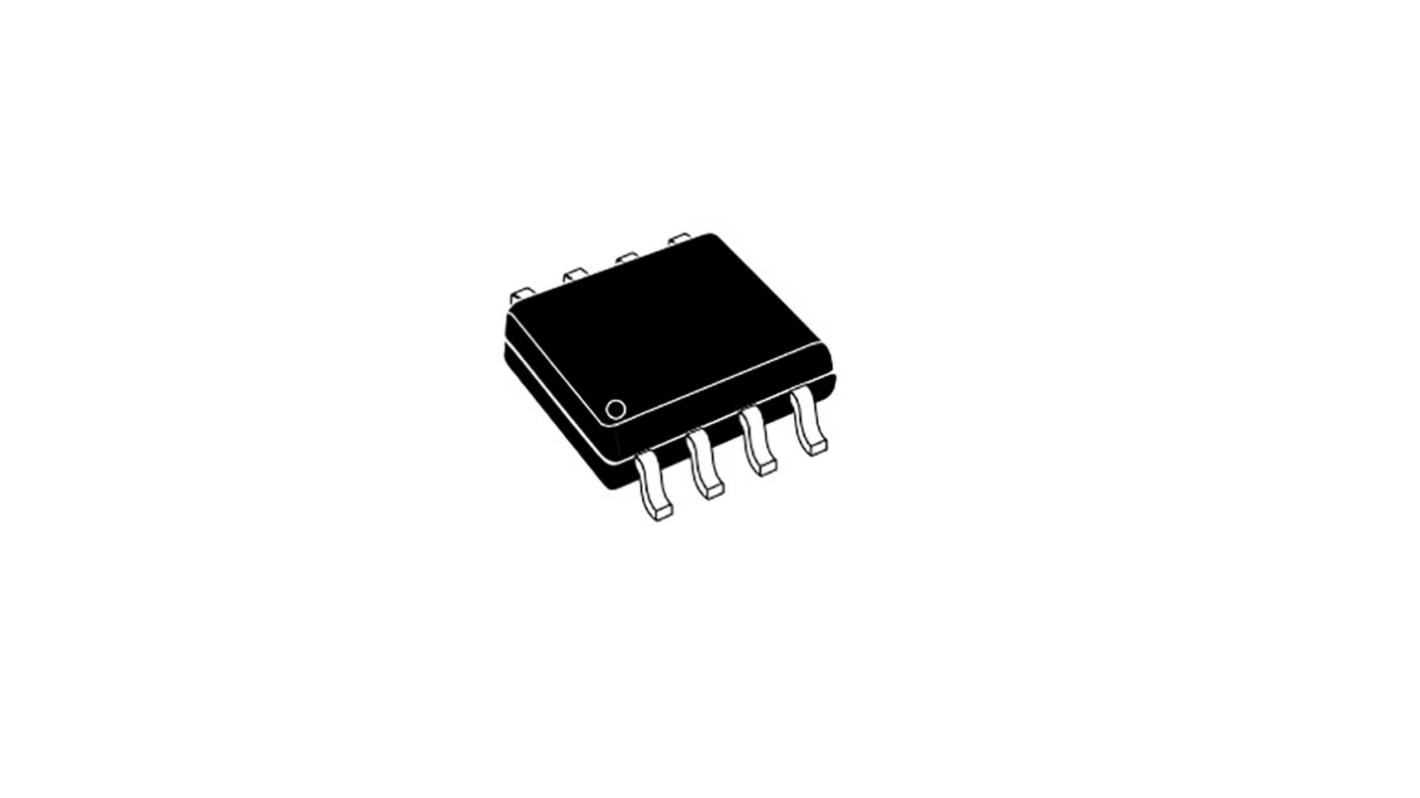

SO8 パッケージタイプ
N-MOSFET 用の高電流ゲートドライブ出力
SO8 パッケージタイプ
N-MOSFET 用の高電流ゲートドライブ出力
仕様
特性 | |
---|---|
コントロールタイプ | 同期整流器コントローラ |
出力数 | 1 |
電流変換の種類 | AC-DC |
最大スイッチング周波数 | 300 kHz |
実装タイプ | 表面実装 |
パッケージタイプ | SO8 |
ピン数 | 4 |
