その他
詳細情報

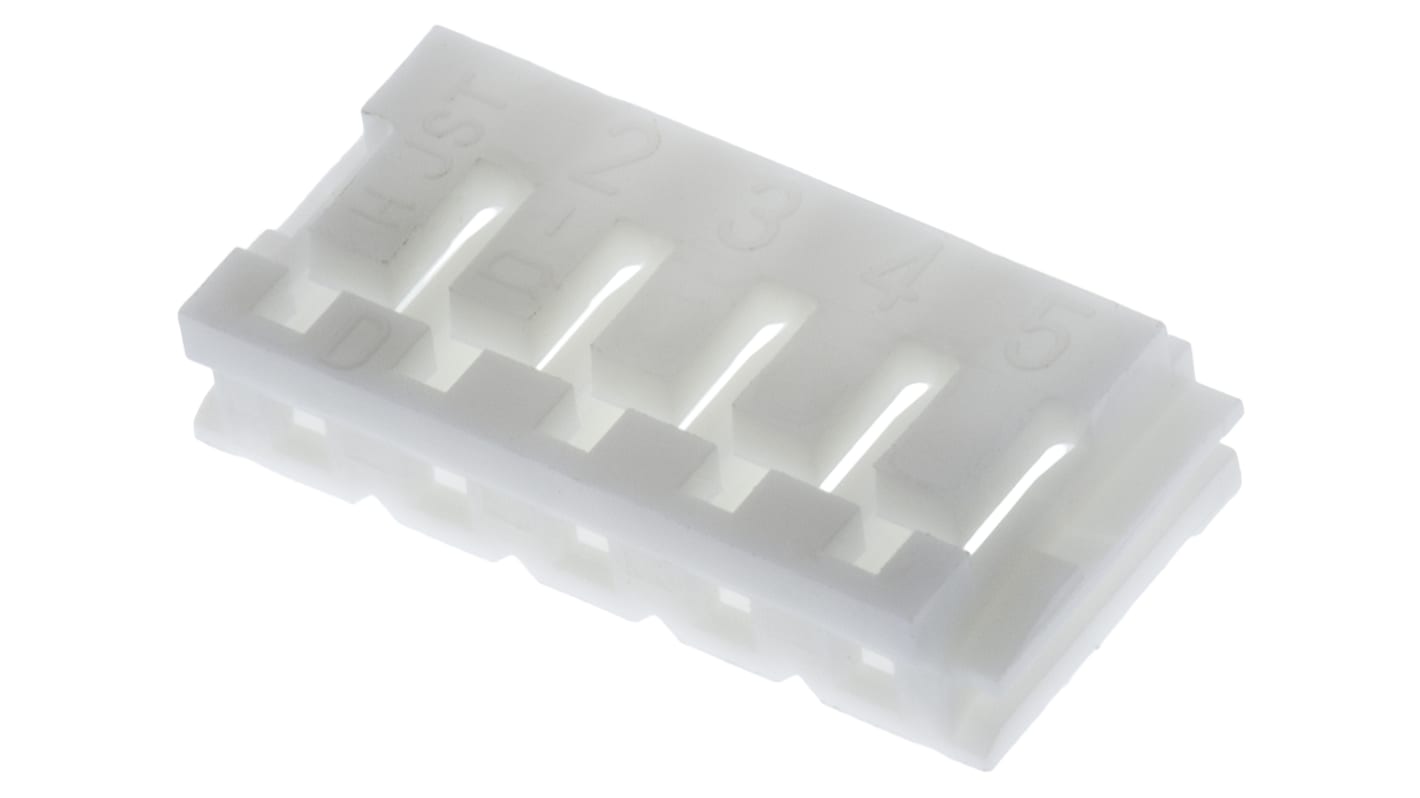

EHシリーズ圧着ソケットコネクタハウジング
JSTのEHシリーズは、スリムでコンパクトな、2.5 mmピッチの圧着型ソケットハウジングで、基板への高密度接続に最適です。この組み立てコネクタは、低コンタクト抵抗で信頼性が高く、圧着式又は圧接構成のHRコネクタと併用できます。
特長と利点
2.5 mmピッチ
2 → 15極
スリムでコンパクトな設計
簡単で効果的な圧着
高信頼性
極性ガイド
2 → 15極
スリムでコンパクトな設計
簡単で効果的な圧着
高信頼性
極性ガイド
認可
ULファイル番号60389、CSAファイル番号LR20812
認可
UL60389、CSA LR20812、DIN/VDE0627
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
仕様
特性 | |
---|---|
極数 | 5 |
行数 | 1 |
ピッチ | 2.5mm |
オス/メス | メス |
実装タイプ | ケーブルマウント |
シリーズ | EH |
併用可能製品 | 取り外し可能な圧着コネクタ |
接続方向 | ストレート |
長さ | 14.5mm |
幅 | 3.8mm |
ハウジング材質 | ナイロン |
