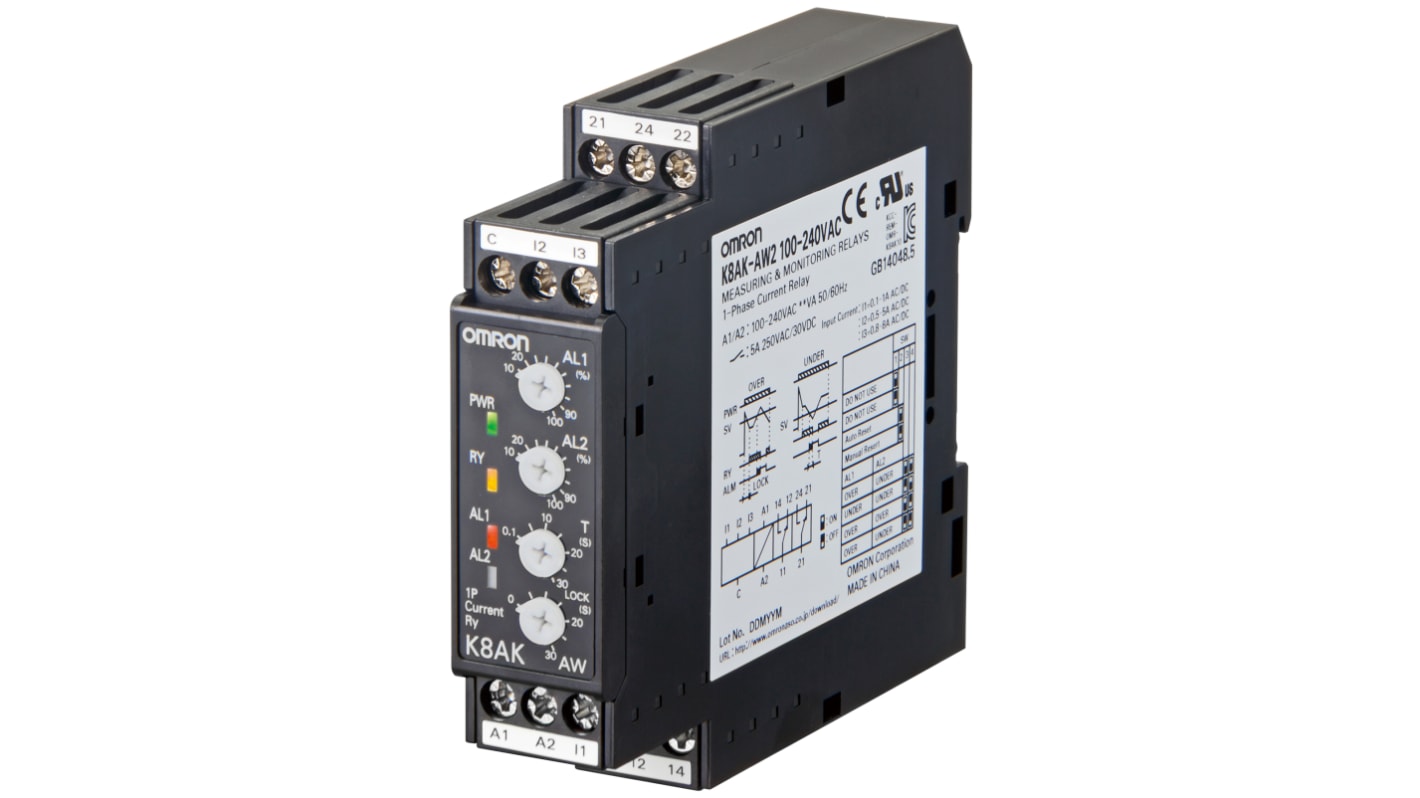

モニタリングリレー Omron SPDT 22.5mm

RS品番:: 819-3239
メーカー型番:: K8AK-AW2 24VAC/DC
メーカー/ブランド名:: Omron

一時的な在庫切れ - 2024/07/16に入荷し、その後4営業日でお届け予定

追加されました

単価：購入単位は個

￥17,100.00

￥18,810.00

個	単価
1 +	￥17,100.00

RS品番:: 819-3239
メーカー型番:: K8AK-AW2 24VAC/DC
メーカー/ブランド名:: Omron

データシート

Datasheet

その他

詳細情報

オムロンK8AK-AS/AW監視リレー

オムロンK8AKシリーズ監視リレーは、産業施設及び機器を高い信頼性で正確に監視するために設計された専門的なリレーです。K8AK-AW/ASリレーは不足電流及び過電流の監視に最適で、K8AK-AWはその両方を同時に監視できます。
手動リセットと自動リセットを1つのリレーで維持できます。
起動ロックと作動時間を個別に設定できます。

K8AK-AWシリーズ

• 過電流及び電流低下を監視
• 利用可能な変流器(CT)を使用
• 1つのリレーで手動リセットと自動リセットをサポート
• 起動ロックと作動時間を別々に設定可能
• SPDT出力コンタクト x 2。5 A @ 250 V ac抵抗負荷
• 常時開と常時閉を切り替え可能な出力リレー
• LEDインジケータを使用して出力ステータスを監視可能
• 入力は電源から隔離

K8AK-AWモデルがあります。

• K8AS-AW1 24 V ac/dc – 品番8193226

• K8AK-AW1 100-240 V ac - 品番8193223

• K8AK-AW2 24 V ac/dc - 品番8193239 (他の変流器を使用している場合は過負荷容量を超えないようにしてください)

• K8AK-AW2 100-240 V ac - 品番8193220 (他の変流器を使用している場合は過負荷容量を超えないようにしてください)

• K8AK-AW3 100-240 V ac - 品番8193232

•K8AK-AW3 – 直接入力に対応していないためオムロンK8AC-CT200L変流器と併用品番6118602

その他の特長と利点:

• 電源 – 200 → 240 V ac (24 V ac/dc)

• リセット方法 - 手動 / 自動(切り替え可能)、手動リセットは電源を1秒強の間オフにします。

• 作動時間設定範囲: 0.1 → 30秒

• 起動ロック時間範囲 (LOCK) - 0 → 30 秒 - ロックタイマーは、入力が設定値の30 %を超えたときに開始します(過電流動作時のみ有効)

• 電源インジケータ - 緑

• リレー出力インジケータ - 黄

• アラーム出力 - 赤

• 出力リレー - 2 SPDTリレー出力NC (常時閉)

• ケース: PC及びABS製、UL94V-0。色: N1.5

• 重量: 150 g

• DINレール取り付け

監視 / 測定リレーとは?

監視 / 測定リレーは保護制御デバイスです。監視対象に合わせてさまざまなタイプの製品をご用意しています。リレーは入力信号を受信・監視し、入力信号が設定値に達するとアラーム信号を出力します(アラームリレー)。この種のリレーは、過電圧及び過電流の障害から機器を保護します。監視リレーは、AC電源、電圧と電流、アナログ信号を監視し、設定されたアラームしきい値を基準に、機器の異常なアクティビティを検出します。

使用可能な監視リレーの種類は?

• モータ保護リレー

• 温度監視リレー

• 液面制御リレー

用途:

• 産業施設

• 産業機器

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。

注意

・本製品は材料や部材入手難のため納期が不安定になっています。

規格

EN60947-5-1汚染レベル2設置カテゴリIII、UL508
端子保護: IP20

仕様

特性
監視アプリケーション	電流
電源相数	1
接点構成	SPDT
取り付けタイプ	DINレール
最小検出電流	0.1A
最大検出電流値	5A
電流感度	過電流 , 低電流
シリーズ	K8AK-AW
寸法	100 x 22.5 x 90mm
ターミナルタイプ	ねじ
動作温度 Min	-20°C
幅	22.5mm
動作温度範囲	+60°C
動作温度 Max	+60°C
高さ	90mm
長さ	100mm
電流範囲	0.1 → 1 A 、 0.5 → 5A
