- RS品番:
- 111-3103
- メーカー型番:
- K8DT-AW2CA
- メーカー/ブランド名:
- オムロン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | オムロン | |
| プロダクトタイプ | 監視リレー | |
| 電源相数 | 1 | |
| 接点構成 | SPDT | |
| 取付タイプ | DINレール | |
| 最小検出電流 | 0.1A | |
| 最大検出電流値 | 5A | |
| 消費電力 | 2.5VA | |
| 電流感度 | 低電流, 過電流 | |
| 終端処理 | プッシュイン | |
| 時間遅延 | 250 ms | |
| IP保護等級 | 保護等級：IP20 | |
| リレー接点電流 | 0.1, 5mA | |
| 供給AC電圧 | 0V ac | |
| 動作温度 Min | -20°C | |
| 動作温度 Max | 60°C | |
| 規格 / 承認 | RoHS, UL 60947-5-1, EN 60947-5-1 | |
| シリーズ | K8DT-AW | |
| 高さ | 90mm | |
| 幅 | 17.5mm | |
| 長さ | 90mm | |
| すべて選択 | ||
|---|---|---|
ブランド オムロン | ||
プロダクトタイプ 監視リレー | ||
電源相数 1 | ||
接点構成 SPDT | ||
取付タイプ DINレール | ||
最小検出電流 0.1A | ||
最大検出電流値 5A | ||
消費電力 2.5VA | ||
電流感度 低電流, 過電流 | ||
終端処理 プッシュイン | ||
時間遅延 250 ms | ||
IP保護等級 保護等級：IP20 | ||
リレー接点電流 0.1, 5mA | ||
供給AC電圧 0V ac | ||
動作温度 Min -20°C | ||
動作温度 Max 60°C | ||
規格 / 承認 RoHS, UL 60947-5-1, EN 60947-5-1 | ||
シリーズ K8DT-AW | ||
高さ 90mm | ||
幅 17.5mm | ||
長さ 90mm | ||
- COO（原産国）:
- CN

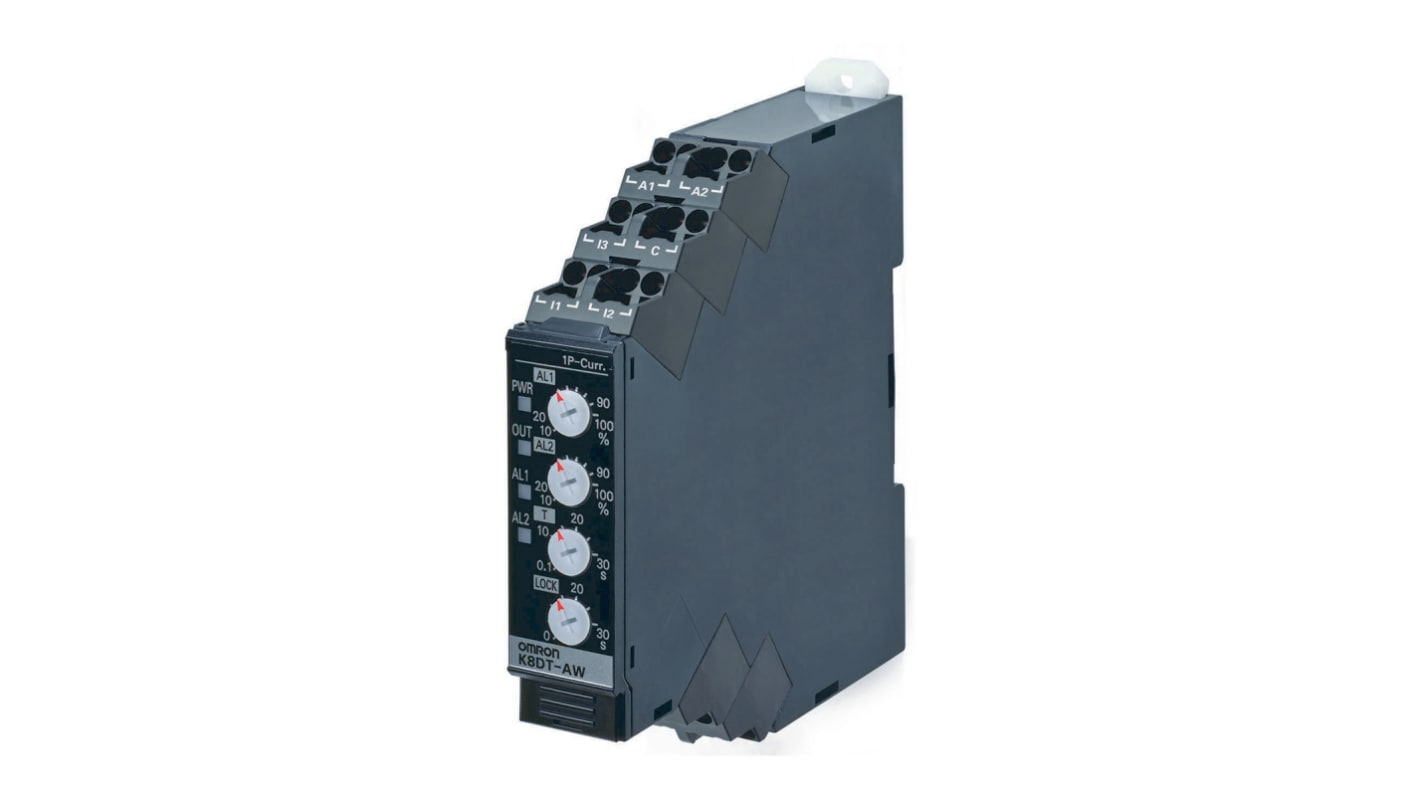

Omron K8DT-AWシリーズ監視リレー、100～240 Vの供給AC電圧、0.1 Aの最小電流検出 - K8DT-AW2CA
この監視リレーは、単相制御システムの電気相監視と電流検出を実現し、低電流と過電流の両方の状態を検出することで機器を保護します。幅広い供給範囲に対応し、産業用制御パネルのDINレール取り付け用に設計されており、スペースに制約のある設置にコンパクトなフットプリントを提供します。
特長：
• 0.1 → 5 Aの範囲を検出し、モータ負荷を保護 • SPDTコンタクトにより、シンプルな切り替え機能を実現 • 100 → 240 Vの電源により、柔軟な電源をサポート • 250 msの時間遅延により、過渡時の不快なトリッピングを防止 • プッシュイン端子により、迅速な配線とサービス性を実現 • 消費電力2.5 VAでパネル負荷を最小限に抑制
用途
• コンベアシステムのモータ供給電流の監視に最適 • ポンプ制御キャビネットの位相関連障害の検出に最適 • 負荷損失検出用の製造機械で使用 • HVACパネルの予防的なアラーム信号に使用可能
監視 / 測定リレーは保護制御デバイスです。監視対象に合わせてさまざまなタイプの製品をご用意しています。リレーは入力信号を受信・監視し、入力信号が設定値に達するとアラーム信号を出力します(アラームリレー)。この種のリレーは、過電圧及び過電流の障害から機器を保護します。監視リレーは、AC電源、電圧と電流、アナログ信号を監視し、設定されたアラームしきい値を基準に、機器の異常なアクティビティを検出します。
このリレーは、信号用の非常に低い電流でのスイッチング機能を備え、リレーコンタクト電流は0.1 mAまで、最大5 mAまで指定されています。
• モータ保護リレー
• 温度監視リレー
• 液面制御リレー
• 電圧
• 電流
定格動作温度範囲は-20°C～60°Cで、標準的な産業用温度範囲で使用できます。
DINレール取り付け用で、IP20等級を備えているため、侵入保護を確保するために適切な制御エンクロージャに取り付ける必要があります。
RoHSに準拠し、制御デバイス性能に関するUL 60947-5-1およびEN 60947-5-1の要件に適合しています。
1つのリレーでAC又はDC電流を監視
市販の変流器と併用
幅17.5 mmでパネル内に必要なスペースを削減
プッシュインPlus端子で配線作業を軽減
二重挿入穴で渡り配線に対応(すべての端子)
このリレーは、幅17.5 mmのスリムなプロファイルと90 x 17.5 x 90 mmのコンパクトな全体サイズを備え、密集したキャビネットレイアウトに適しています。
オムロンK8DT測定 / 監視リレーは、制御パネルの設計 / 製造を新たなレベルに引き上げるValue Design for Panel概念に対応した製品です。 K8DTシリーズは、重要な機器を損傷から保護するために国際安全基準に適合する各種測定 / 監視リレーを採用しています。 また、低消費電力と低発熱設計により、耐用年数が長くなっています。
K8DTシリーズは、配線ダクトと空きパネルスペース間の幅を縮めることによって制御パネルの小型化に貢献します。 スリムなボディにより、同じサイズの制御パネルにより多くの機器を取り付けるスペースを確保して制御パネルの機能性を高めることができます。
あらゆるK8DTリレーのプッシュインPlus端子台で、配線関連の時間と労力が軽減されます。 プッシュインPlus端子により、ピン端子又はフェルール付きの単線やより線を工具不要で挿入することができます。
Note
K8DT-ASは、過電流又は不足電流モードで使用することができます。
K8DT-AWは、過電流及び不足電流を同時に監視することができます。
K8DT-AWは、過電流及び不足電流を同時に監視することができます。
Standards
EN60947-5-1、UL60947-5-1、IP 20ターミナル
Caution
・本製品は材料や部材入手難のため納期が不安定になっています。
