取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 168-3218
- メーカー型番:
- 749196228
- メーカー/ブランド名:
- Wurth Elektronik
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Wurth Elektronik | |
| 一次DC抵抗 | 200mΩ | |
| 定格電流 | 800mA | |
| 寸法 | 16.3 x 12 x 7.4mm | |
| 実装タイプ | 表面実装 | |
| 終端タイプ | はんだ | |
| 奥行き | 7.4mm | |
| 長さ | 16.3mm | |
| 幅 | 12mm | |
| 構築 | 同梱 | |
| 最高温度 | +125°C | |
| 最低温度 | -40°C | |
| 巻数比 | 1:1:1:1:1:1 | |
| すべて選択 | ||
|---|---|---|
ブランド Wurth Elektronik | ||
一次DC抵抗 200mΩ | ||
定格電流 800mA | ||
寸法 16.3 x 12 x 7.4mm | ||
実装タイプ 表面実装 | ||
終端タイプ はんだ | ||
奥行き 7.4mm | ||
長さ 16.3mm | ||
幅 12mm | ||
構築 同梱 | ||
最高温度 +125°C | ||
最低温度 -40°C | ||
巻数比 1:1:1:1:1:1 | ||
- COO（原産国）:
- PH

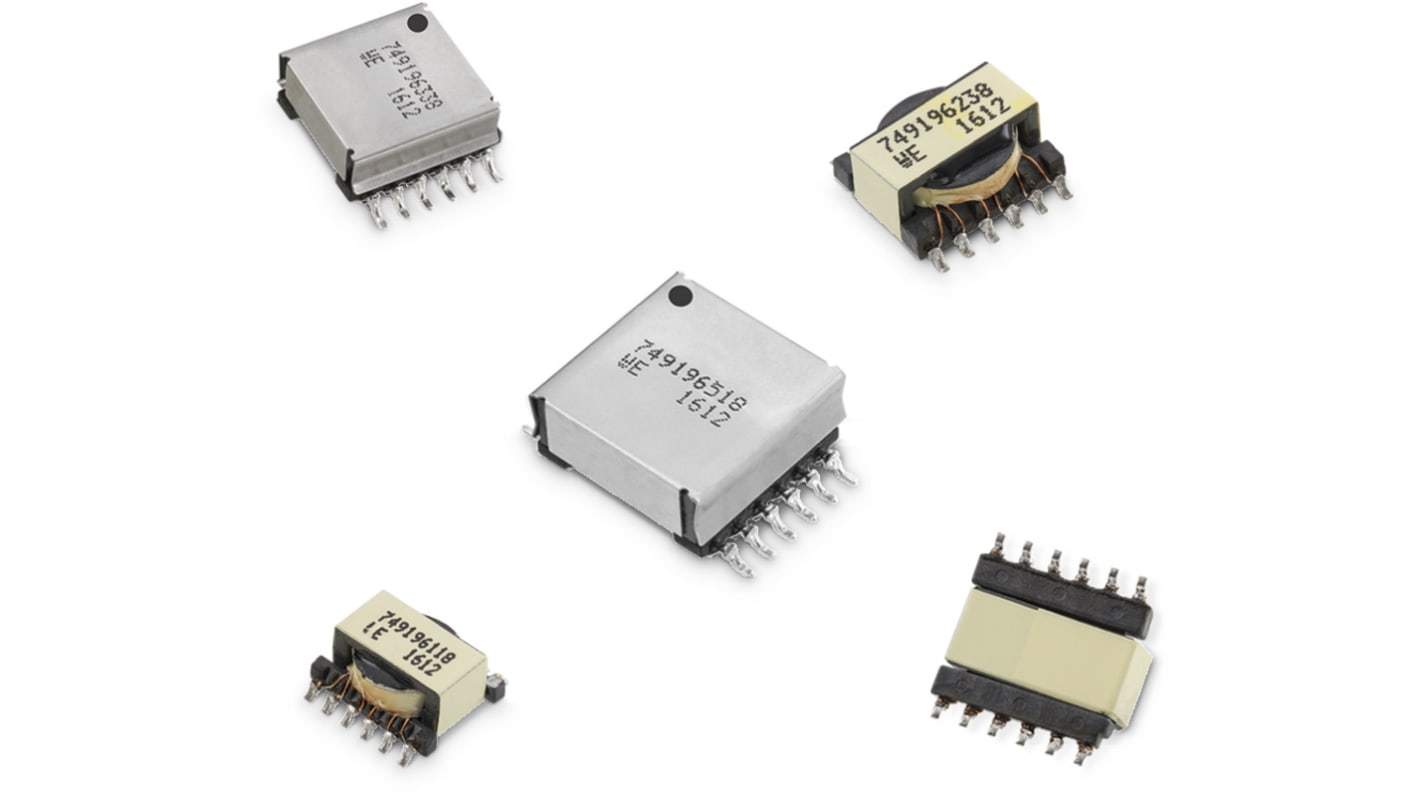

6つの同一の巻線を備えるトランス
4種類のサイズ、5種類の空隙の長さ
絶縁電圧: 最大1.5 kV ac
低漏洩インダクタンス
動作温度: -40 → +125 ºC
異なる回路を使用することで、375を超えるトランスソリューションと125前後のチョークソリューションを実現可能。これにより、プロトタイプを短期間で作成可能
EFDサイズの部品を適切に接続することで、動作電圧250 VRMSの基本絶縁を実現
フライバックコンバータ
フォワードコンバータ
プッシュプルコンバータ
ステップアップ / ステップダウンコンバータ
SEPIC
4種類のサイズ、5種類の空隙の長さ
絶縁電圧: 最大1.5 kV ac
低漏洩インダクタンス
動作温度: -40 → +125 ºC
異なる回路を使用することで、375を超えるトランスソリューションと125前後のチョークソリューションを実現可能。これにより、プロトタイプを短期間で作成可能
EFDサイズの部品を適切に接続することで、動作電圧250 VRMSの基本絶縁を実現
フライバックコンバータ
フォワードコンバータ
プッシュプルコンバータ
ステップアップ / ステップダウンコンバータ
SEPIC
