- RS品番:
- 189-4510
- メーカー型番:
- P01120127
- メーカー/ブランド名:
- Chauvin Arnoux
- RS品番:
- 189-4510
- メーカー型番:
- P01120127
- メーカー/ブランド名:
- Chauvin Arnoux
その他
RoHSステータス: 該当なし
- COO(原産国):
- FR
詳細情報

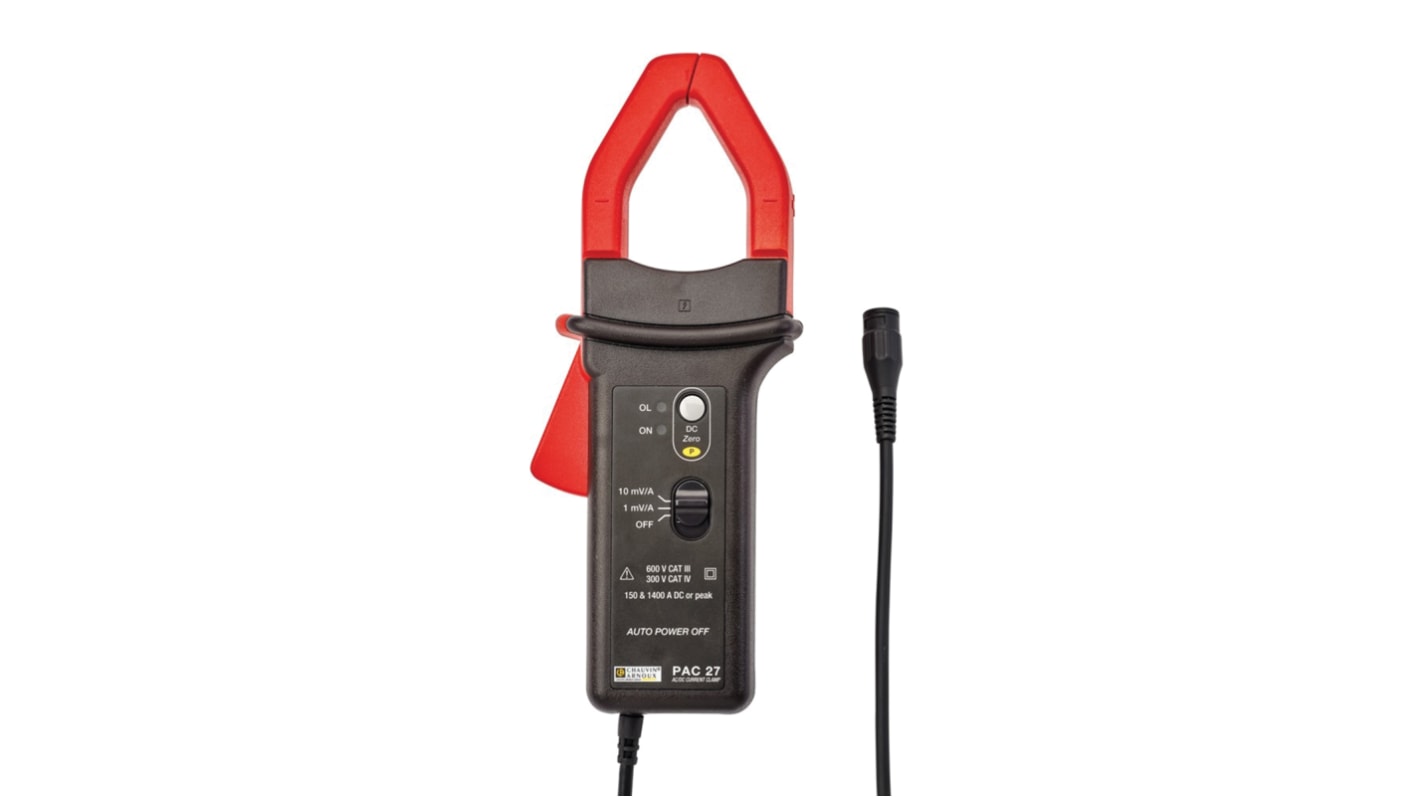

PAC シリーズは、直流や交流を測定するためのホール効果電流クランプ製品です。直径 39 mm 又は 2 x 25.4 mm までのケーブルや小さなバスバーをクランプする 2 つの形態が提案されます。このシリーズは、電流が大きい場合の PAC1x モデル及び PAC2x モデルで構成されています。オシロスコープとともに使用する場合、この絶縁電流センサの感度は 2 種類あり、最大 30 kHz の帯域幅で電流を表示できます。 Peak 電流は最大 1 、 400 A dc 又はピークです。ZeroDC 簡易調整システムと非アクティブ化自動スタンバイ機能を備えています。
定格電流: 100 AAC/150 ADC - 1,000 A AC/1,400 A DC
出力信号: DC 及び AC 電圧
出力 / 入力比: 10 mV/A 、 1 mV/A
同軸ケーブルと絶縁 BNC オスプラグ経由の出力
出力信号: DC 及び AC 電圧
出力 / 入力比: 10 mV/A 、 1 mV/A
同軸ケーブルと絶縁 BNC オスプラグ経由の出力
仕様
特性 | |
---|---|
コネクタタイプ | AC / DC |
最大直流電流 | 1400A dc |
最大交流電流 | 1kA ac |
最高精度 | 1.5 % |
最大導体サイズ | 39mm |
安全カテゴリ | CAT III 600V, CAT IV 300V |
コネクタサイズ | 絶縁BNCプラグ(オス) |
最大帯域幅 | 30kHz |
使用電池 | 9 V |
電池寿命 | 50時間 |
ケーブル長 拡張 | 2m |
動作温度 Max | +55°C |
動作温度 Min | -10°C |
モデル番号(P) | PAC 27 |
帯域幅 | DC → 30kHz |
安全カテゴリレベル | CAT III, CAT IV |
安全カテゴリ電圧 | 300 V, 600V |
