ADAFRUIT INDUSTRIES, ディスプレイモジュール 1.8インチ カラーLCDディスプレイ Arduinoシールド

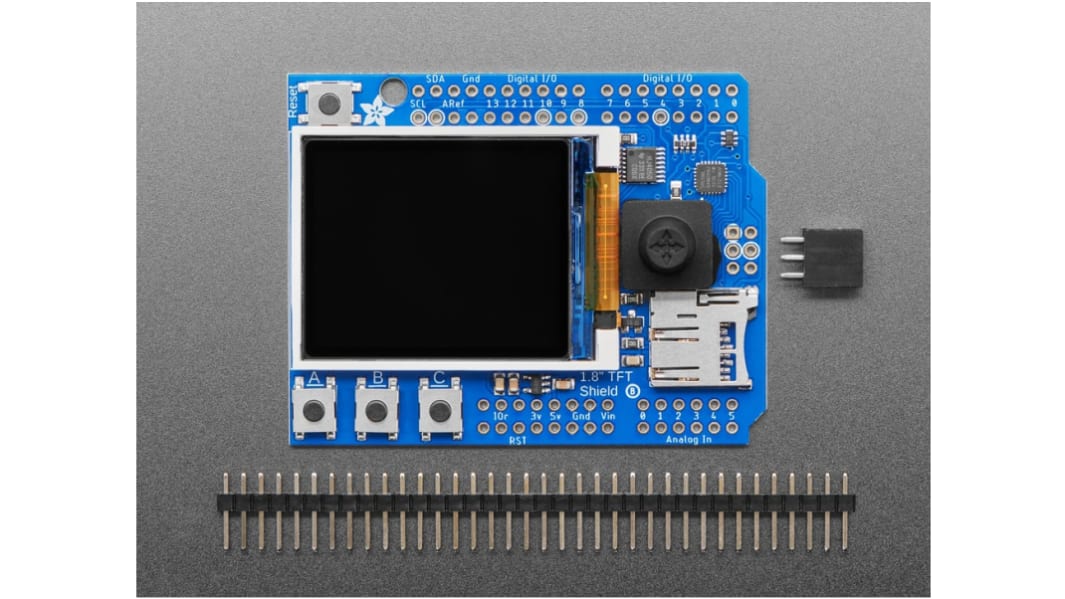

Arduino 802は、Arduinoプロジェクトに小型スクリーン、micro-SDカードスロット、ジョイスティックを簡単に追加できる小型シールドです。Arduino 802モジュールは、アイデアの実験や試作に最適です。

Arduinoシールドとは何ですか?
Arduinoシールドは、Arduinoボード(たとえば、Arduino UNO)の上に直接取り付ける増設ボードです。このArduino互換拡張ボードを使用すると、Arduinoボードに新しい機能を追加できます。

ディスプレイ:
このArduinoシールドは、128 x 160カラーピクセルの1.8インチディスプレイが特長です。この製品は、18ビットカラー(262144色合い)を実現した True TFTディスプレイです。つまり、Arduino 802ディスプレイは、高い色の再現性とリフレッシュレートを実現しています。このディスプレイには、白色LEDバックライトが搭載されています。

どうやって制御するのですか?
802モジュールの特長は、アナログ5に接続された5方向ナビゲーションスイッチ(左、右、上、下、選択)です。micro-SDカードを使用する場合は、デジタルピン4と12を使用します。また、A、B、Cのマーク付きの3個のボタンもあります。
このディスプレイとの通信には4つのピンを使用します。独自のピクセル・アドレス指定可能なフレームバッファを搭載しているので、すべてのメモリやピンを使用せずに操作できます。

microSDの用途は何ですか?
Arduino 802には、フルカラービットマップをロードできるmicroSDスロットが搭載されています。この操作には、FAT16又はFAT32フォーマットのmicroSDカード(別売)が必要です。

どのArduinoボードに互換性がありますか?
このシールドは、Arduino UNOと互換ボードでの使用に適しています。このシールドは超低ドロップアウト3.3 Vレギュレータと3/5 Vのレベルシフタを搭載しているので、3.3 Vと5 Vの両方のArduinoボードで安全に使用できます。
Arduino 802シールドは、組み立てた状態で提供されています。ただし、ヘッダをシールドにはんだ付けする必要があります。

大きさはどのくらいですか?
Arduino 802のサイズは、68.5 x 53 x 11.8 mm / 2.7 x 2.1 x 0.5 mmです。また重量は22 g / 8 ozです。

インスピレーションをお求めですか?
Adafruit.com Webサイトから、オープンソースのグラフィックライブラリを入手できます。このライブラリを使用すれば、ピクセル、直線、長方形、円、テキスト、ビットマップを描画するだけでなく、サンプルコードやチュートリアルも作成できます。このコードはArduino向けですが、他のマイクロコントローラにもインポートできます。

注: ディスプレイでは、主にバックライトで電流が消費されます。フルバックライトの消費電流は最大100 mAです。この消費電流には、SDカードは含まれていません。SDカードでは、読み書きに20 → 100 mAの電流が消費されます。正確な数値を得るには、回路での消費電流を測定します。

この高性能の小型シールドを使用すれば、Arduinoプロジェクトに小型スクリーン、micro-SDカードスロット、ジョイスティックを追加できます。1.8 ディスプレイは 128 x 160 カラーピクセルで、 18 ビットカラー（ 262144 色合い）を実現した True TFT です。

このディスプレイとの通信には4つのピンを使用します。独自のピクセル・アドレス指定可能なフレームバッファを搭載しているので、すべてのメモリやピンを使用せずに操作できます。このシールドは超低ドロップアウト3.3 Vレギュレータと3/5 Vのレベルシフタを搭載しているので、3.3 Vと5 Vの両方のArduinoで安全に使用できます。

5方向ナビゲーションスイッチ(左、右、上、下、選択)がアナログ5に接続されています。micro-SDカードを使用する場合は、デジタルピン4と12を使用します。

このシールドは、Arduino UNOと互換ボードでの使用に適しています。Adafruit.com Webサイトから、オープンソースのグラフィックライブラリ一式を入手できます。このライブラリを使用すれば、ピクセル、直線、長方形、円、テキスト、ビットマップを描画するだけでなく、サンプルコードやチュートリアルも作成できます。Arduino 向けのコードですが、他のマイクロコントローラにも移植できます」

対角 1.8 インチ LCD TFT ディスプレイです

AdafruitカラーグラフィックLCDディスプレイ
