- RS品番:
- 417-7312
- メーカー/ブランド名:
- RS PRO
熱収縮チューブ の一覧へ
9 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は1袋(20個入り)
¥11,366.00
(税抜)
¥12,502.60
(税込)
袋 | 購入単位毎合計 | 単価* |
1 - 24 | ¥11,366.00 | ¥568.30 |
25 - 124 | ¥11,024.00 | ¥551.20 |
125 + | ¥10,693.00 | ¥534.65 |
* 購入単位ごとの価格 |
- RS品番:
- 417-7312
- メーカー/ブランド名:
- RS PRO
データシート
その他
詳細情報

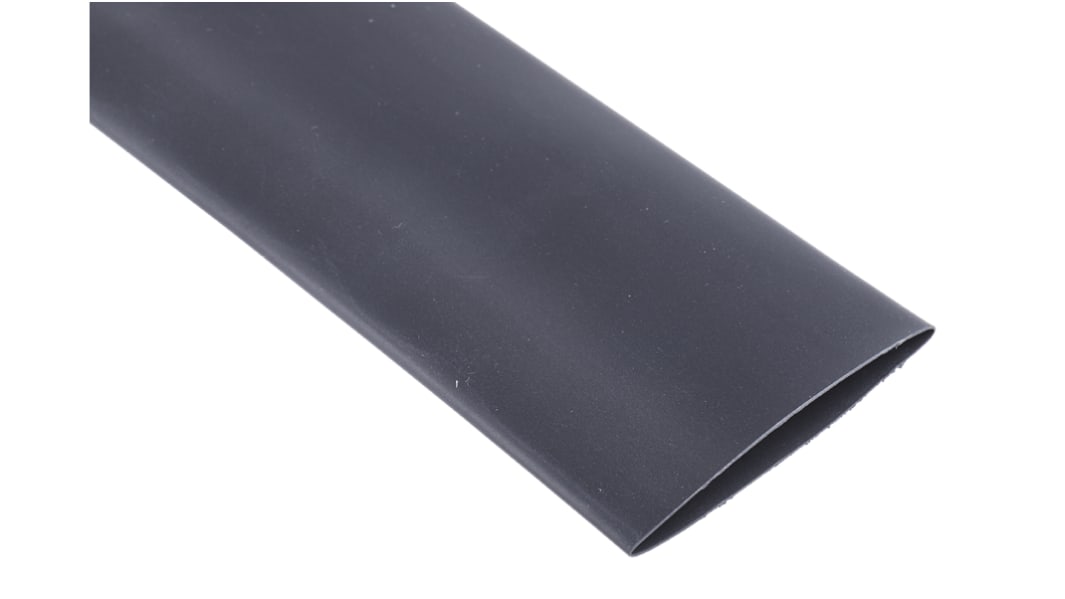

RS PRO軟質ポリオレフィン熱収縮チューブ(収縮率2:1)
RS Pro では、軟質で難燃性のポリオレフィンから作られた、高品質で使いやすい軟質ポリオレフィン熱収縮チューブを用意しています。この熱収縮チューブの収縮率は2:1で、元の直径の半分に収縮します。この熱収縮チューブは、SAE-AMS-DTL-23053/5クラス1を含む幅広い先端技術と産業規格の要件を満たしています。
熱収縮チューブとは何ですか?
熱収縮チューブは、ワイヤ又はケーブルジョイントのサイズに合わせてカットして、接続部の保護と絶縁を行えるプラスチック押出成形チューブです。加熱するとチューブが収縮固定して、保護シールになります。収縮量は、収縮率によって異なります。チューブを購入する際には、伸びた状態にあり、この伸びているチューブは形状記憶により、加熱されると、元の状態に戻ります。サイズの変化が大きい材料ほど、カバーするにはより大きな収縮率が必要です。
軟質ポリオレフィン熱収縮チューブの特長
軟質ポリオレフィンはポリエチレンから派生した材料で、最も一般的に使用されている断熱材の一種です。柔軟性が高く、高速収縮と耐久性に優れています。このポリオレフィンチューブを加熱すると、収縮率が 2:1 であるため、直径が元のサイズから半分に収縮します。軟質ポリオレフィンチューブには、以下の特性があります。
非常に柔軟
2:1の収縮率で、元の直径の半分に収縮します
難燃性
使用温度範囲: -55°C → +135 °C 、最高温度 200 °C(短時間)
収縮温度:90 °C以上
優れた電気絶縁性能
一般的な液体や溶剤に対する耐性
SAE-AMS-DTL-23053/5 クラス1に適合
2:1の収縮率で、元の直径の半分に収縮します
難燃性
使用温度範囲: -55°C → +135 °C 、最高温度 200 °C(短時間)
収縮温度:90 °C以上
優れた電気絶縁性能
一般的な液体や溶剤に対する耐性
SAE-AMS-DTL-23053/5 クラス1に適合
ポリオレフィン熱収縮チューブは何に使用されていますか?
このポリオレフィン熱収縮チューブは非常に汎用性が高く、軍事、航空宇宙産業、自動車、産業機械、電子機器、建設機械などの用途に使用されています。熱収縮チューブは、ケーブルジョイントとインラインコンポーネント(断路端子やワイヤスプライスなど)の保護やシーリングに使用されています。また、既に摩耗したあるいは破れたケーブルや電線絶縁材の修理にも使用します。主な用途:
電気絶縁と抵抗器・コンデンサの保護
湿気、ほこり、化学物質に対する環境保護
ワイヤと小型部品の摩耗を防止する機械的保護
ケーブルとコネクタのジョイントへの機械的なストレインリリーフで、曲げ伸ばしによる損傷を防止します
ハーネスワイヤ、ケーブル、チューブの結束と整理
ケーブル、配線とコンポーネントの色識別用
湿気、ほこり、化学物質に対する環境保護
ワイヤと小型部品の摩耗を防止する機械的保護
ケーブルとコネクタのジョイントへの機械的なストレインリリーフで、曲げ伸ばしによる損傷を防止します
ハーネスワイヤ、ケーブル、チューブの結束と整理
ケーブル、配線とコンポーネントの色識別用
熱収縮チューブの使い方
ワイヤ又はケーブルの直径を測定し、適切なサイズの熱収縮チューブを選択します。加熱後の接続部又はジョイントをカバーするために十分な長さにチューブをカットします。そして、ワイヤにスライドさせて被せます。ケーブル又はワイヤを接合した後、熱収縮チューブを接続部に被せます。チューブが収縮して接続部の周囲を緊密に包み込むまでヒートガンで加熱します。
規格
SAE-AMS-DTL-23053/5 class 1、UL224 125 C 600 V VW-1、CSA C22.2 No.198.1
仕様
特性 | |
---|---|
スリーブ径 | 38mm |
シュリンク径 | 19mm |
色 | 黒 |
スリーブタイプ | 熱収縮チューブ |
接着面 | なし |
収縮率 | 2:1 |
スリーブ長さ | 300mm |
材質 | ポリオレフィン |
難燃性 | あり |
ハロゲン含有 | なし |
代表規格 | BS3G 198 Part 3 11B, CSA C22.2 No.198.1, IEC60684-3-212 A&B, MIL SAE-AMS-DTL 23053/5 Class 1, RoHS対応, UL224 VW-1 E48762, VG95343 Part 5 A&B |
